VPRNP(IS) 防爆传感器
低圧用圧力センサ(接液部SUS316L)
量程：100kPa～1700kPa
100kPa abs～1700kPa abs
压力检出器用本质安全防爆栅：VEK216
1：隔膜構造により低圧側も高精度に測定可能(非直線性±0.25%R.C.)
2：高い耐リーク性能を有し高真空域でも使用可能
3：ゲージ圧基準と絶対圧基準をご用意
4：ツェナバリヤと組み合わせください
| 測定媒体 | 水・油・ガス等SUS316Lを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧・負圧および絶対圧の測定が可能 |
| 定格容量 | 100～1700kPaおよび100～1700kPa abs |
详细信息
仕様
| 定格出力 | 100±30mV |
|---|---|
| 非直線性 | ±0.25%R.C. |
| ヒステリシス | ±0.05%R.C. |
| 推奨印加電流 | 1mA |
| 最大印加電流 | 1.5mA |
| 入力抵抗 | 3.2～4.8kΩ |
| 出力抵抗 | 4.0～6.0kΩ |
| 絶縁抵抗 | 100MΩ(DC50V) |
| 温度補償範囲(測定媒体温度) | 0～50℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -20～50℃(結露、氷結不可) |
| 許容過負荷 | 200%R.C. |
| 限界過負荷 | 300%R.C. |
| 零点の温度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 出力の温度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 推奨締め付けトルク | 20N・m |
| 最大締め付けトルク | 30N・m |
| 接続ネジ | R3/8またはG3/8選択可 |
| 受圧接続部材質 | SUS316L |
| ケーブル(※1) | 4芯シールド(耐油)ケーブル 3m標準 φ6.6mm (ゲージ圧力500kPa以下の場合φ8-4芯シールドチューブ入りケーブル) |
| 質量 | 約150g(ケーブル含まず) |
| 付属品 | 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPRNP(IS) | 低圧用圧力センサ(接液部SUS316L) ※接続ネジ形状は下段をご参照ください | |
| 2.定格容量 | 100 | ゲージ圧:100kPa | (※1)防水コネクタ選択時 φ8mmチューブ入りケーブル使用 | |
| 200 | ゲージ圧:200kPa | |||
| 700 | ゲージ圧:700kPa | |||
| 1700 | ゲージ圧:1700kPa | |||
| 100A | 絶対圧:100kPa abs | |||
| 200A | 絶対圧:200kPa abs | |||
| 700A | 絶対圧:700kPa abs | |||
| 1700A | 絶対圧:1700kPa abs | |||
| 3.ケーブル接続形状 | 無記入 | 標準コネクタ IP40相当 | ||
| W | 防水コネクタ IP56相当 | |||
| 4.ケーブル長さ | 3m | 3m 標準 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | その他の長さ ※別途長さご希望時は、弊社営業部までお問い合せください。 | |||
| 5.接続ネジ | R3/8 | R3/8 | ||
| G3/8 | G3/8 | |||

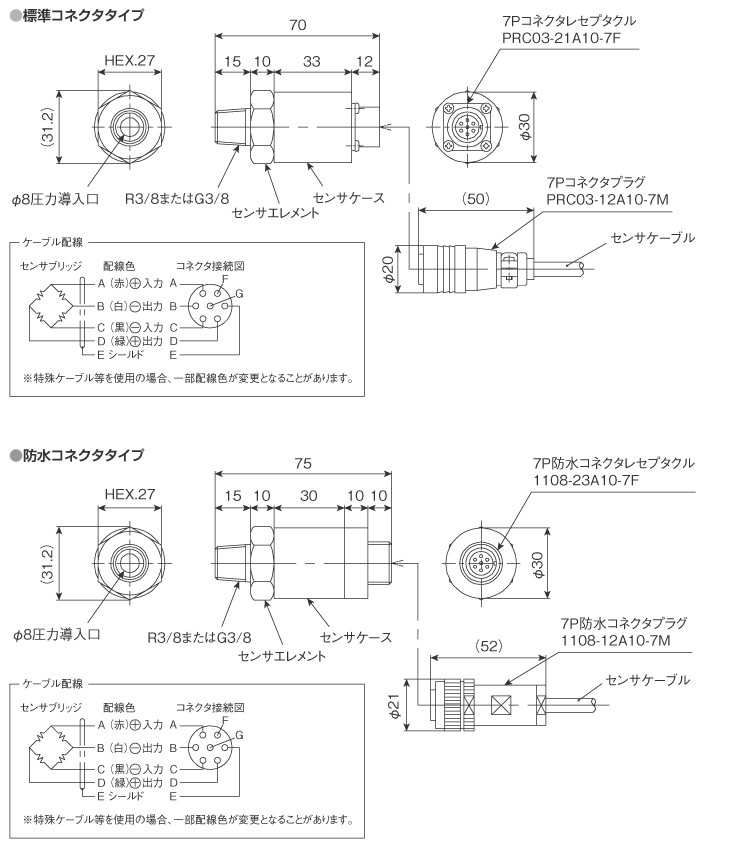

外形寸法（単位：mm）
