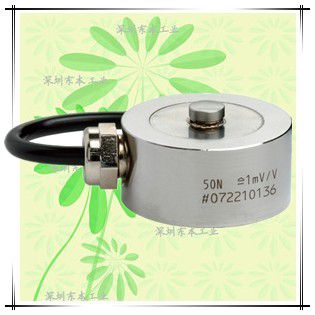

VC9C series
*耐环境对应小型按钮型压力传感器
*量程：50N~50KN
*全不锈钢（保護構造 IP67相当）
*限界過負荷150～200%R.C.
详细信息
仕様
| 定格出力 | 0.99～1.01mV/V |
|---|---|
| 非直線性 | ±0.2%R.C. |
| ヒステリシス | ±0.2%R.C. |
| 零バランス | -0.2～0.2mV/V |
| 零点の温度影響 | ±0.2%R.C./10℃ |
| 出力の温度影響 | ±0.2%R.C./10℃ |
| 許容過負荷 | 200%R.C.(0.5～50kN:120%R.C.) |
| 限界過負荷 | 200%R.C.(0.5～50kN:150%R.C.) |
| 温度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容温度範囲 | -30～85℃(結露、氷結不可) |
| 入力抵抗 | 250～400Ω(50～200N)、300～450Ω(0.5～50KN) |
| 出力抵抗 | 200～400Ω(50～200N)、120～450Ω(0.5～50KN) |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 0.5～12V |
| 絶縁抵抗 | 1000MΩ以上 |
| 保護構造 | IP67 相当(注1) |
| ケーブル | 4芯シールドケーブル 1.5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | φA -0.1 | B | -0.1 G | H | J | R | T | U -0.1 | X | Y | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VC9C-50N | 50N | 0.009mm±15% | 26 | 15 | 20.5 | 3×M3 | 6 | 20 | 2.5 | 5.5 | 約10.5 | 約5.5 | 約55g | |
| VC9C-100N | 100N | |||||||||||||
| VC9C-200N | 200N | |||||||||||||
| VC9C-0.5KN | 0.5kN | 0.015mm±15% | 13 | 22.75 | 3×M2 | 3.5 | 40 | 1 | 8 | 約65g | ||||
| VC9C-1KN | 1kN | 0.019mm±15% | ||||||||||||
| VC9C-2KN | 2kN | 0.020mm±15% | ||||||||||||
| VC9C-5KN | 5kN | 0.025mm±15% | ||||||||||||
| VC9C-10KN | 10kN | 0.040mm±15% | ||||||||||||
| VC9C-20KN | 20kN | 0.055mm±15% | ||||||||||||
| VC9C-50KN | 50kN | 0.075mm±15% | 46 | 28 | 40 | 4×M4 | 6 | 80 | 8 | 16 | 約260g |
※ケーブル込みの質量です。

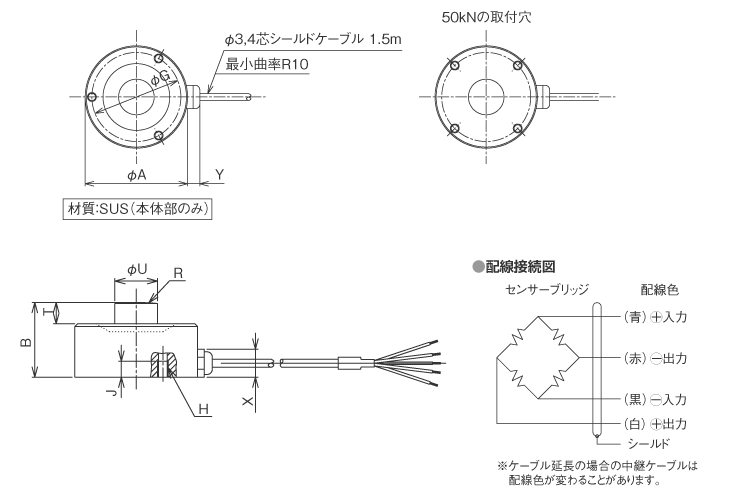

外形寸法（単位：mm）
