VPNPR(G) 变送器
低圧用(接液部SUS316L)アンプ内蔵圧力センサ
量程：100kPa～1700kPa
100kPa～1700kPa abs
VPRNP停产后的代替型号！！！
隔膜構造により低圧側も高精度に測定可能(非直線性±0.25%R.C.)
高い耐リーク性能を有し高真空域でも使用可能
ゲージ圧基準と絶対圧基準をご用意
| 測定媒体 | 水・油・ガス等SUS316Lを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧・負圧および絶対圧の測定が可能 |
| 測定範囲 | 定格容量100～1700kPa(校正レンジ50～1700kPa)範囲でご指定可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA(2線式、4線式), 1～5V,0～5V,0～10Vからご指定ください |
详细信息
仕様
| 非直線性 | ±0.25%R.C. |
|---|---|
| ヒステリシス | ±0.25%R.C. |
| 温度補償範囲(測定媒体温度) | 0～70℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -20～80℃(結露、氷結不可) |
| 零点の温度影響 | ±1%R.C./0～70℃(常温25℃において) |
| 出力の温度影響 | ±1%R.C./0～70℃(常温25℃において) |
| 許容過負荷 | 200%R.C. |
| 限界過負荷 | 300%R.C. |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 受圧接続部材質 | SUS316L |
| 接続ネジ | R3/8またはG3/8選択可 |
| 推奨締め付けトルク | 20N・m |
| 最大締め付けトルク | 30N・m |
| 電源 | 4DC24V(±10%), 5DC12V(±10%)選択可 ※出力がA5の場合DC24Vのみ |
| ケーブル | 4芯または2芯シールド(耐油) ケーブル2m標準 φ6mm 防水コネクタ・ケーブル直出しタイプの出力レンジ 500kPa以下はチューブ入りケーブル使用(ゲージ圧のみ) |
| 質量 | 約200g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 P-20 4種D 1個(Gネジのみ) |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VPNPR | 低圧用アンプ内蔵圧力センサ(接液部SUS316L) ※接続ネジ:R3/8 | ||||
| VPNPG | 低圧用アンプ内蔵圧力センサ(接液部SUS316L) ※接続ネジ:G3/8 | |||||
| 2.アナログ出力 ※防水端子箱型は A6のみの選択と なります | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 200Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA (4線式) | DC24V : 500Ω以下/ DC12V : 250Ω以下 | 約40mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA (2線式) | DC24V : 500Ω以下/ DC12V : 150Ω以下 | - | |||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右図参照 枠内の レンジを そのまま記入 | 100kPa | 100kPa (0～100)kPa | ±50kPa (-50～50)kPa | 100kPa(abs) (0～100)kPa abs | ||
| ±100kPa (-100～100)kPa | ||||||
| 200kPa | 200kPa (0～200)kPa | -100～200kPa (-100～200)kPa | 200kPa(abs) (0～200)kPa abs | |||
| 700kPa | 700kPa (0～700)kPa | -100～350kPa (-100～350kPa)kPa | 700kPa(abs) (0～700)kPa abs | |||
| 1700kPa | 1700kPa (0～1700)kPa | -100～1000kPa (-100～1000)kPa | 1700kPa(abs) (0～1700)kPa abs | |||
| 4.ケーブル接続形状 | N | 標準コネクタ IP40相当 | ||||
| W | 防水コネクタ IP56相当 | |||||
| S | ケーブル直出し IP54相当 | |||||
| T | 防水端子箱型 IP55相当 ※出力A6のみ適用・ケーブルは付属しません | |||||
| 5.電源 | 4 | DC24Ｖ(±10%) | ||||
| 5 | DC12Ｖ(±10%)※A5出力時は選択不可 | |||||
| 6.ケーブル長さ | 2m | 2m 標準 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください | |||||

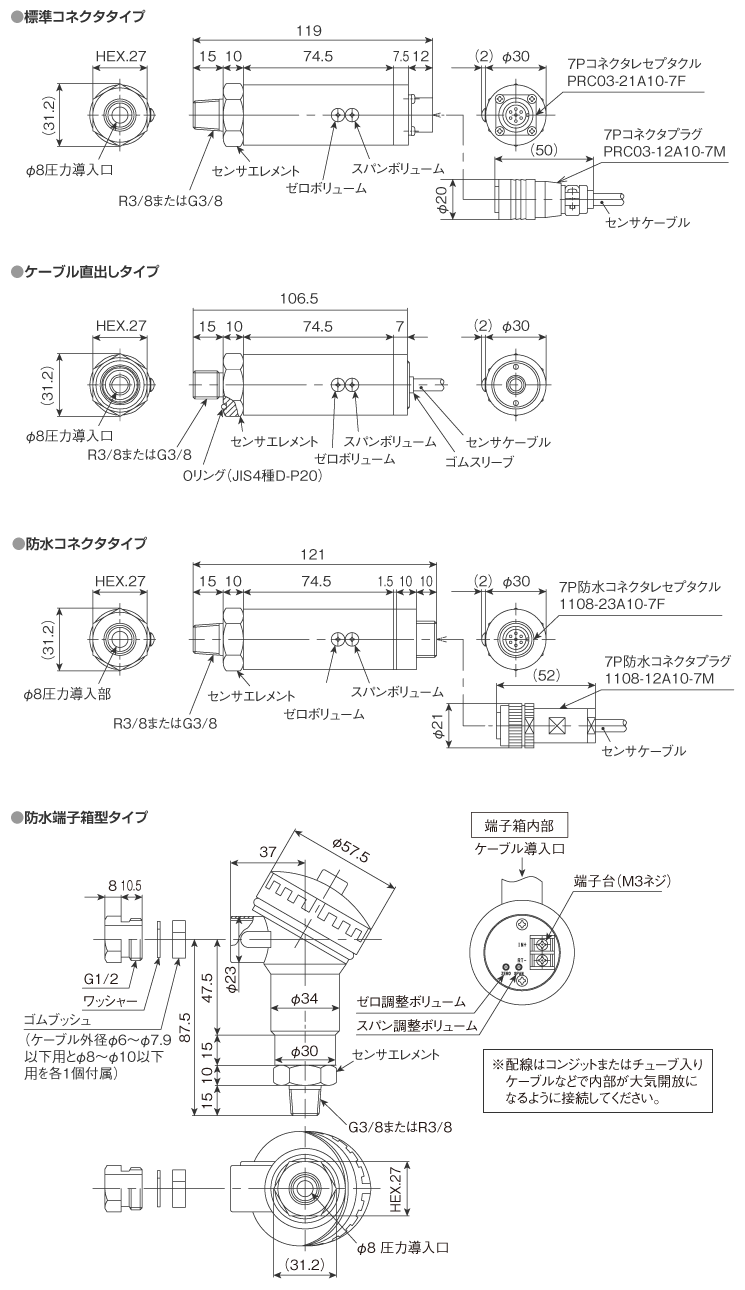

外形寸法（単位：mm）
※配線接続はこちらをご参照ください
