VRSR series
可高精度测量低压(5kPa)(非线性:±0.5%R.C.)
代替VSR3系列
提供丰富的模拟输出种类
[4~20mA(2线式、4线式)、1~5V、0~5V、0~10V]电缆连接部提供"直出"、"标准连接器"、"防水连接器"、"端子箱"等各种产品。
测量介质 | 仅限惰性气体(非腐蚀性气体),如空气、奇索和氩气 |
---|---|
测量类型 | 可测量正压、联压和负压 |
测量范围 | 额定容量5kPa(校准范围2.5~5kPa) 范围可指定 校准范围请指定额定容量的50%以上 的输出范围 |
输出类型 | 请指定4~20mA(2线式、4线式 )、1~5V、0~5V、0~10V |
详细信息
规格
非线性 | ±0.5%R.C. |
---|---|
迟滞 | ±0.5%R.C. |
温度补偿范围(测量介质温度) | 0 至 70°C(冷凝,无结冰) |
允许的温度范围(测量介质温度) | -20 至 100°C(无冷凝、结冰) |
零点温度影响 | ±1%R.C./10℃ |
输出温度影响 | ±0.75%R.C./10℃ |
允许过载 | 200%R.C. |
极限过载 | 300%R.C. |
绝缘电阻 | 50MΩ以上(DC50V) |
受压连接部件质 | SUS316L+SUS304L(受压部:半导体) |
连接接口 | R3/8 |
电源 | 4 DC24V(±10%)、5 DC12V(±10%) ※输出为A5时仅DC24V |
电缆(※1) | φ6-4芯或双芯屏蔽电缆 2m 标准 防水连接器型·电缆直出型:φ6.5-4 芯或φ6-2芯屏蔽管电缆 |
质量 | 约150克(不含电缆) |
配件 | 说明书1份(请指定日文或英文) 考试成绩单1份 |
(※1)端子箱型不附带电缆
选择类型
类型选择 | 检查 | 类型 | 规格 | |||
---|---|---|---|---|---|---|
1. 基本类型表达式 | ○ | VRSR | 硅膜片型低压放大器内置压力传感器 ※连接 螺钉:R3/8 | |||
2.模拟输出 ※防水端子箱型 仅选择A6 | - | - | 输出类型 | 响应频率 | 允许的负载电阻 | 电流消耗 |
A2 | 1~5V | 1kHz | 5kΩ以上 | 约23mA | ||
A3 | 4 至 20 mA(4 线) | 333Hz | DC24V:500Ω以下/DC12V:250Ω 以下 | 约40mA | ||
A4 | 0~5V | 1kHz | 5kΩ以上 | 约23mA | ||
A5 | 0~10V | 1kHz | 5kΩ以上 | 约23mA | ||
A6 | 4 至 20 mA(2 线) | 1kHz | DC24V:500Ω以下/DC12V:150Ω 以下 | - | ||
3. 校准范围 | - | - | 额定容量 | 指定校准范围的示例 | ||
右图参考 框内 范围按 原样填写 | 5kPa | 5kPa (0~5)kPa | ±2.5kPa (-2.5~2.5)kPa | -5kPa (0~-5)kPa | ||
4.电缆连接形状 | 未填写 | 相当于标准连接器IP40 | ||||
W | 防水连接器相当于IP56 | |||||
S | 电缆直出相当于IP54 | |||||
T | 防水端子箱型 IP55 等效 * 不包括仅输出A6应用电缆 | |||||
5. 电源 | 4 | DC24V(±10%) | ||||
5 | DC12V(±10%)※A5输出时不可选择 | |||||
6. 电缆长度 | 2m | 2m 标准 | ||||
3m | 3m | |||||
5m | 5m | |||||
10m | 10m | |||||
□□m | 其他长度 ※ 如果您想另行购买长度,请联系我们的销售部门。 |

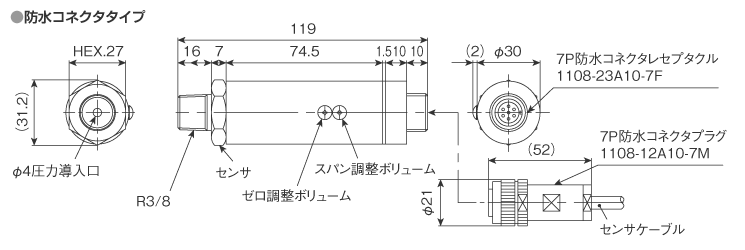

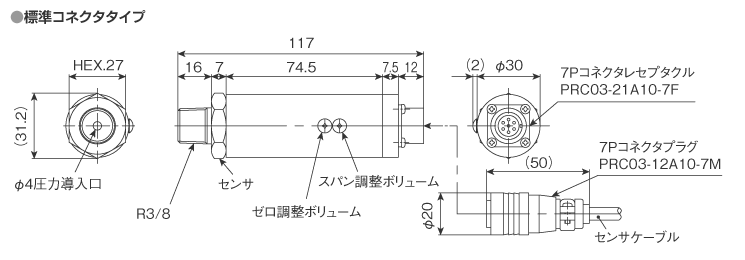

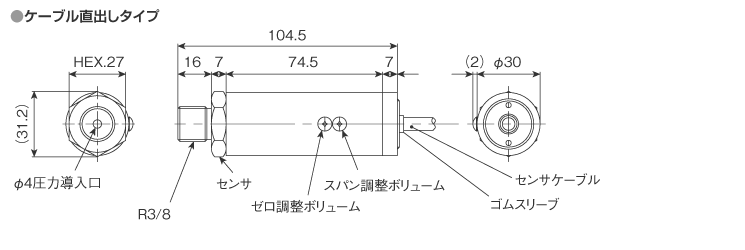

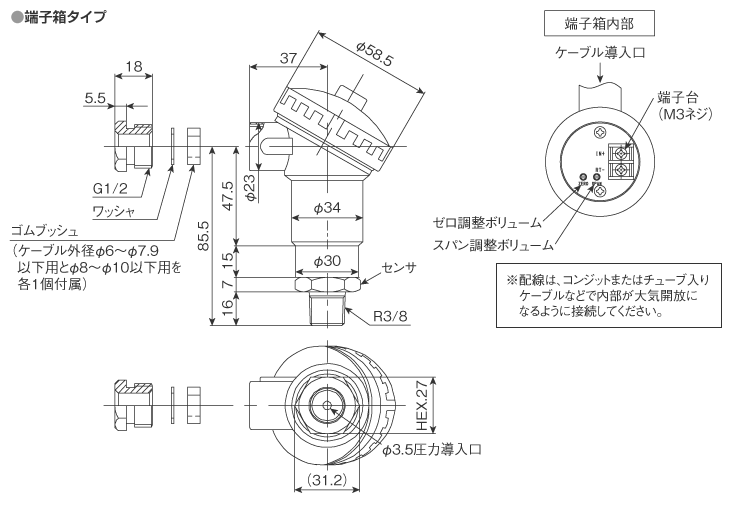

外形尺寸(单位:mm)

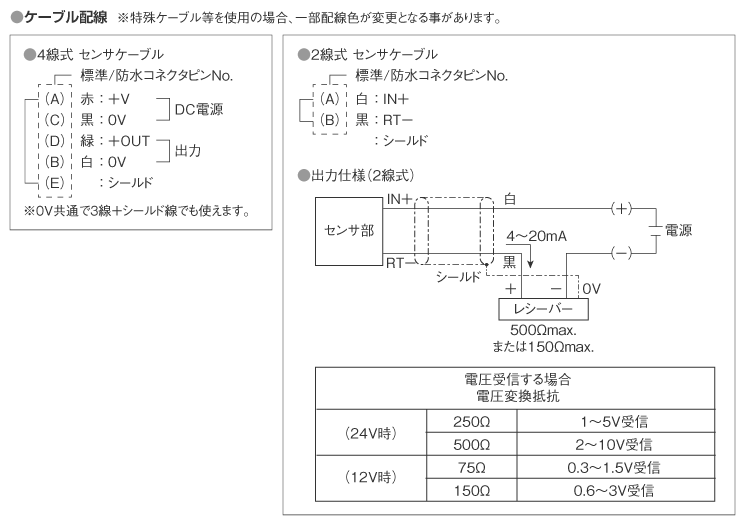

*有关接线连接,请参阅此处。
