VHLC3/MLBR
量程：220kg～4.4ton
最适合于容器计量
附有防止过负荷机构和防止浮起机构
限制了高度的小型设计
由静态杆的止振机构
由自动复位轴承而能自我停立的设计
不锈钢材质
CE认证
详细信息
仕様
| 定格出力 | 1.94mV/V±0.1% |
|---|---|
| 非直線性 | ±0.0170%R.C. |
| ヒステリシス | ±0.0170%R.C. |
| 零バランス | -0.190～0.030mV/V |
| 零点の温度影響 | ±0.0140%R.C./10℃(※1) |
| 出力の温度影響 | ±0.0140%R.C./10℃ |
| 許容過負荷 | 120%R.C. |
| 限界横荷重 | 100%R.C. |
| 許容動荷重 | 70%R.C.(振動数、振幅の条件はDIN 50100による) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -30～70℃(結露、氷結不可) |
| 入力抵抗 | 350.0～490.0Ω |
| 出力抵抗 | 350±2Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 0.5～15V |
| 絶縁抵抗 | 5000MΩ |
| 保護構造 | IP68 相当(注1) |
| ケーブル | PVC 6芯シールドケーブル 下表N寸法参照 |
(※1) 550kg, 1.1t:±0.0127%R.C./10℃
クリープ30分:±0.0166%R.C.
(注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| VHLC3/MLBR-220kg | 220kgf(2.158kN) | 0.5mm | 93.6±1.6 | 170 | 100 | 70 | |
| VHLC3/MLBR-550kg | 550kgf(5.394kN) | ||||||
| VHLC3/MLBR-1.1t | 1.1tonf(10.79kN) | ||||||
| VHLC3/MLBR-1.76t | 1.76tonf(17.26kN) | 1.4mm | |||||
| VHLC3/MLBR-2.2t | 2.2tonf(21.58kN) | 0.5mm | 125.3±2 | 220 | 120 | 84 | |
| VHLC3/MLBR-4.4t | 4.4tonf(43.15kN) |
| 型式 | E | F | φG | H | J | K | φL | N | 質量 |
|---|---|---|---|---|---|---|---|---|---|
| VHLC3/MLBR-220kg | 17 | 136 | 13.5 | 15 | 19 | 17 | 104 | 3m | 約7kg～約10kg |
| VHLC3/MLBR-550kg | |||||||||
| VHLC3/MLBR-1.1t | |||||||||
| VHLC3/MLBR-1.76t | |||||||||
| VHLC3/MLBR-2.2t | 25.5 | 175 | 14 | 18 | 23 | 19.5 | 135 | 6m | |
| VHLC3/MLBR-4.4t |
※ケーブル込みの質量です。

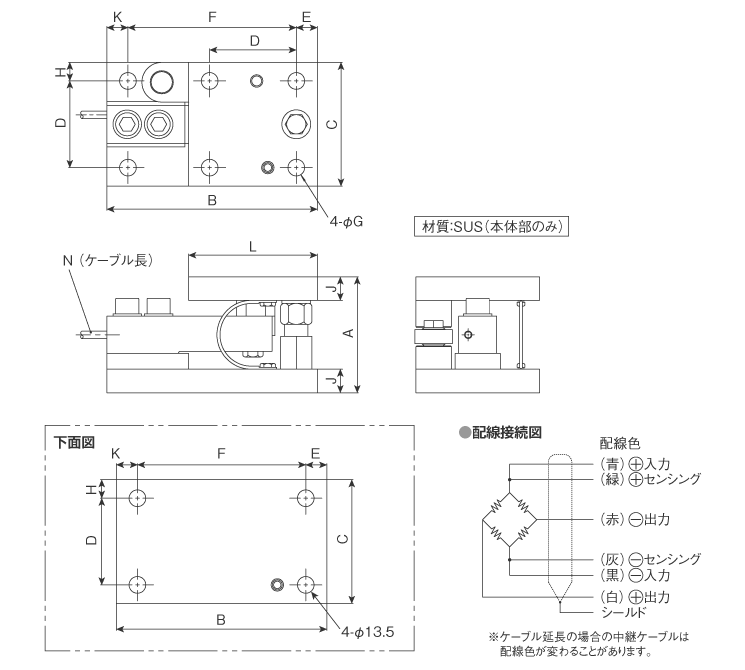

外形寸法（単位：mm）
