F3 series

压力检测仪(压力变送器用）产品介绍

F3（N）

*数字面板仪表颜色系列、用颜色通知变化、采用LCD显示

*1ch.对于输入最多具有4个设定输出的F3类型。

*适用于所有场景的通用性高的面板仪表。

*可以根据显示值（主显示）的颜色判断当前的运行状态（正常/异常），变得容易看清。

*测量值的显示色可以根据被设定值隔开的区域以“红、橙、绿”3种颜色进行选择设定。

*采用高速采样“2000次/秒”。通过高速输出，可用于高速控制/安全控制。

*模拟输出标准装备有“4～20mA”、“1～5V”、“0～5V”（可增选0～10V；BCD；RS232C；RS485）。

*附有可自由可变设定测量范围的输出定标功能。

*功能：显示调试、模拟输出调试、显示峰值（高峰值/低峰值/区间峰值/高to高峰值/采样峰值）、自动零、最大值/最小值显示、区域分类、模拟校验、输入值移动、副显示ON/OFF、键盘锁、显示颜色更新速度、设定显示更新速度、节电模式ON/OFF、采样速度设定、软式过滤、零固定ON/OFF、阻尼、零点移动、GO控制。

详细信息

仕様

入力信号	プロセス入力：4～20mA/0～5V/1～5V/0～10V 選択センサ供給電源：DC12V 80mA max.
入力阻抗	4～20mA：68Ω 0～5V/1～5V/0～10V：68kΩ
表示	－9999～9999（小数点任意設定）　LCD4桁 3色（赤・橙・緑）変色表示
采样周期	2000回／秒 max.
表示更新周期	1～10回／秒選択可
確度	表示：± 0.05%F.S.±1digit（25℃±3℃）アナログ出力：±0.5%F.S.（25℃±3℃）
模拟出力	4～20mA/0～5V/1～5V 切换选择选项0～10V（※1）
設定出力（根据类型选择）	4設定リレー出力　AC125V　0.3A（1設定あたり）/ DC24V　1A（1設定あたり）出力の応答時間 3msec.以下（※1） 4設定フォトモスリレー出力　AC / DC250V　0.1A（1設定あたり）　出力の応答時間 2msec.以下（※1）
使用温度範囲	0～55℃（氷結不可）
使用湿度範囲	35～85%RH（結露不可）
電源（型式により選択）	電源　AC90～240V　50/60Hz　消費電力　15VA以下
電源（型式により選択）	電源　DC24V ±10%　消費電流　300mA以下
外形寸法	97(W)×48.8(H)×132.5(D) ※出力オプションなしの場合
質量	約300g（仕様により異なります）
付属品	取扱説明書1部、単位シール、初期設定表、パネルマウントブラケット、アンフェノールコネクタ（5730240）（BCD出力機能のみ）
その他の機能	表示スケーリング、アナログ出力スケーリング、表示ホールド（アッパーピーク/ボトムピーク/区間ピーク/ピークtoピーク/サンプルホールド）、オートゼロ、最大値/最小値表示、パターンセレクト、シミュレーション機能、入力値シフト　副表示ON/OFF、キープロテクト、主表示色可変表示、表示更新周期設定、省電力モードON/OFF、サンプリング速度設定、ダンピング時定数、ゼロサプレスON/OFF、FIXゼロ、トラッキングゼロ

（※1）0～90%応答時間。サンプリング周期、ダンピング時定数最速設定時

設定出力

F3	ch.1に対して4設定出力

オプション出力

A5 アナログ出力（0～10V）	0～10V 許容負荷抵抗 10kΩ以上応答時間 2.5msec.以下（※）アナログ出力精度 ±0.5%F.S.（25℃±3℃）温度特性 ±0.35%F.S./10℃
BO BCDオープンコレクタ出力	NPNオープンコレクタ　 DC50V 100mA以下応答時間 1.5msec.以下（※）
RS RS-232C	RS-232C準拠 2線式半二重調歩同期伝送速度（300/600 1200/2400/4800/9600/19200/38400 bps）ストップビット（1, 2ビット）パリティ（なし, 奇数, 偶数）通信データ長（7, 8ビット）ユニットNo.（0～99）
R1 RS-485	RS-485準拠 2線式半二重調歩同期伝送速度（300/600 1200/2400/4800/9600/19200/38400 bps）ストップビット（1, 2ビット）パリティ（なし, 奇数, 偶数）通信データ長（7, 8ビット）ユニットNo.（0～99）

（※）0～99％応答時間。サンプリング周期、ダンピング時定数最速設定

型式の選択

型式選択	チェック	型式	仕様
1.基本型式	○	F3	1ch.入力
2.電源[消費電力]		4	DC電源　24V ±10%　消費電流　300mA以下
2.電源[消費電力]		7	AC電源　90～240V　消費電力　50/60Hz　15VA以下
3.入力信号		N	マルチ入力プロセス入力 4～20mA/0～5V/1～5V センサ供給電源 DC12V 80mA max.
3.入力信号		A5	0～10V/4～20mA（注）
4.設定出力		S	4設定リレー出力　AC125V　0.3A / DC24V　1A（1設定あたり）
4.設定出力		O	4設定フォトモスリレー出力　AC / DC250V　0.1A（1設定あたり）
5.出力信号 (オプション指定)		無記入	4～20mA 許容負荷抵抗：250Ω以下　0～5V/1～5V 許容負荷抵抗：10kΩ以上アナログ出力の精度 ±0.5%F.S.（25℃±3℃）　温度特性 ±0.35%F.S./10℃
		A5	アナログ出力 0～10V 許容負荷抵抗：10kΩ以上
		BO	BCDオープンコレクタ出力 NPN型
		RS	RS-232C
		R1	RS-485

（注）本機に弊社アンプ内蔵センサ0～10V出力タイプ（型式：A5）を接続する場合は、本機のセンサ用供給電源は使用できません。
センサ用供給電源を別途ご用意ください。

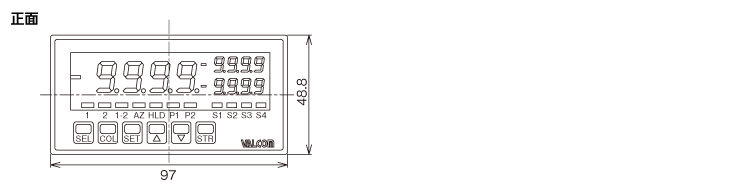

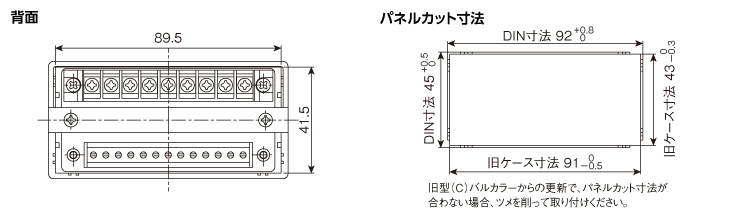

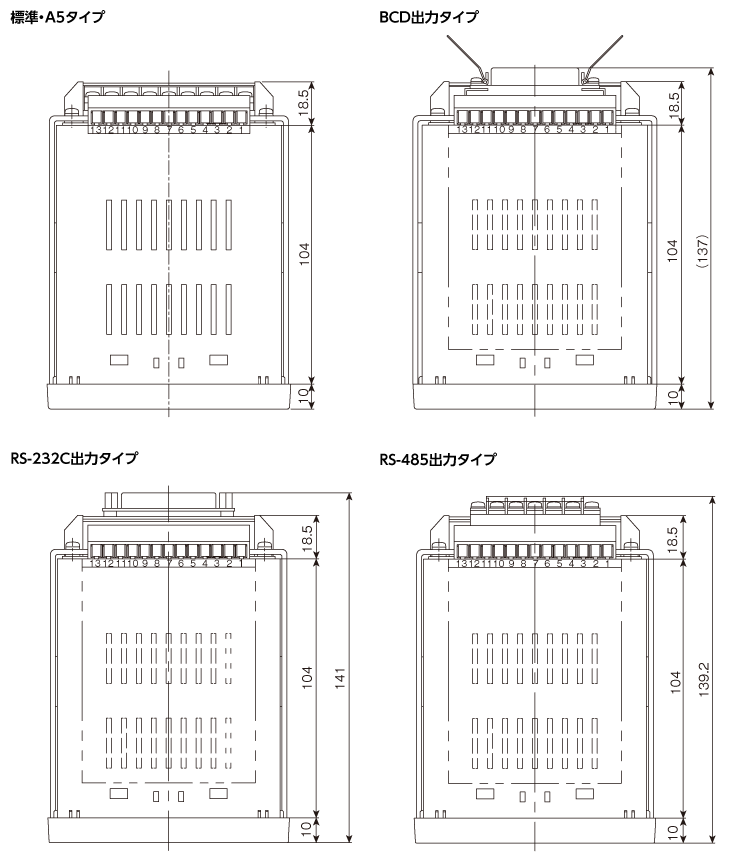

外形寸法（単位：mm）

F3 プロセス入力タイプ

端子台接続図

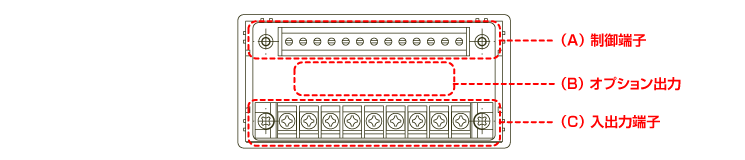

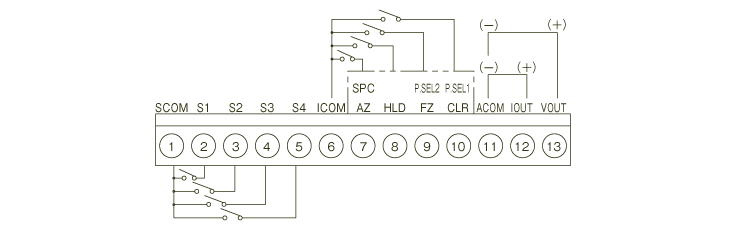

（A）制御端子接続図　出力、制御入力用端子台(上段)接続図

端子番号	端子名	機能説明	端子番号	端子名	機能説明
1	SCOM	比較設定出力COM	8	HLD	ホールド
2	S1	比較設定出力1	9	P.SEL2	パターンセレクト2
3	S2	比較設定出力2	9	FZ	強制ゼロ
4	S3	比較設定出力3	10	P.SEL1	パターンセレクト1
5	S4	比較設定出力4	10	CLR	クリア
6	ICOM	制御入力COM	11	ACOM	アナログ出力COM
7	SPC	サンプルホールドクリア	12	IOUT	アナログ（電流）出力＋
7	AZ	オートゼロ	13	VOUT	アナログ（電圧）出力＋

（B）オプション出力接続図

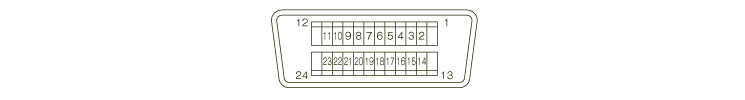

●BCD信号出力

アンフェノール : 5740240　付属品 : アンフェノール : 5730240

項目		ピン番号		項目
EOC（変換終了信号）		1	13	デジタルGND.
×100 BCD OUT	1	2	14	1	×102 BCD OUT
	2	3	15	2
	4	4	16	4
	8	5	17	8
×101 BCD OUT	1	6	18	1	×103 BCD OUT
	2	7	19	2
	4	8	20	4
	8	9	21	8
-		10	22	-
OVER（オーバー）		11	23	POL.（ポラリティ）
-		12	24	-

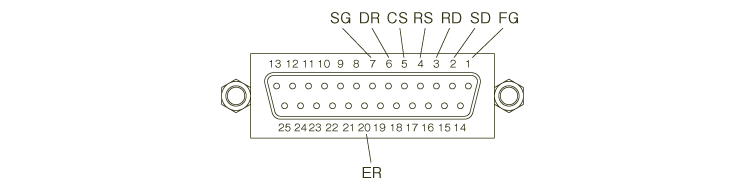

●RS-232C通信

信号名略称	ピン番号	機能説明	入出力
SD	2	送信データ	出力
RD	3	受信データ	入力
FG	1	保安用接地、またはケーブルのシールド	-
RS	4	送信要求	出力
CS	5	送信可	入力
SG	7	信号用接地	-
DR	6	データセットレディ	入力
ER	20	データ端末レディ	出力

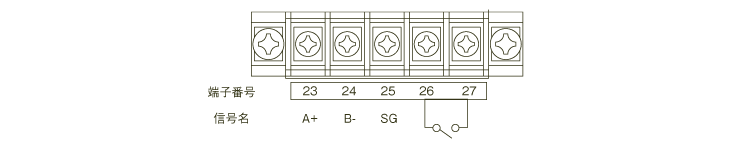

●RS-485通信

信号名	端子番号	項目	入出力
A+	23	非反転出力	入出力
B-	24	反転出力	入出力
SG	25	信号用接地	-
終端抵抗	26	最終局は両端子を短絡する	-
終端抵抗	27	最終局は両端子を短絡する	-

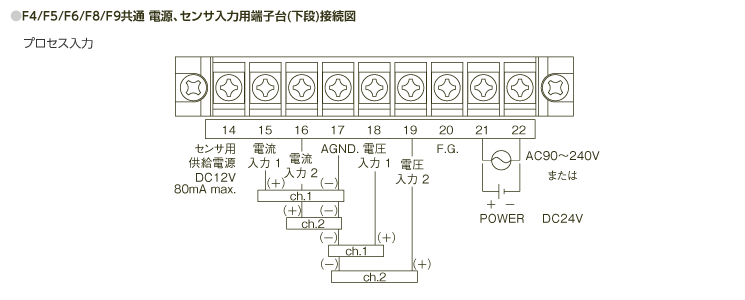

（C）入出力端子接続図
