15A小口径（直径34mm）系列
*最适合在充填机等细管道部进行压力计测
*不使用封入液、安全及安心构造
*高强度的受压面
*受压部表面为电解复合研磨加工
*一体构造的隔片、耐破损的安全及安心构造
*备有多种模拟输出种类：4～20mA(2线式/4线式）、1～5V、0～5V、0～10V
详细信息
仕様
| 呼び径 | 15A |
|---|---|
| 定格容量 | 1MPa（許容過負荷150％R.C.） |
| 接液部材質 | SUS329J4L（電解複合研磨 Rz0.7μm・Ra0.2μm） |
| 精度（※1） | HSSC、HSSC-A6、VHS：±1%R.C.±1digit |
| 表示・アナログ出力（※2） | HSSC-A6V（B）、VHST： 40～100%R.C.スケーリング時 ±1%F.S.以下 30～40%R.C.スケーリング時 ±2%F.S.以下 |
| アンプとの接続 | センサ下付直結のみ |
| 表示・校正レンジ | 正圧のみ |
| その他 | ゼロ点・出力の温度特性は±0.7%R.C.／10℃以下 |
（※1）非直線性、ヒステリシス、繰返し性含む
（※2）クランプ締付後ゼロ調整を実施

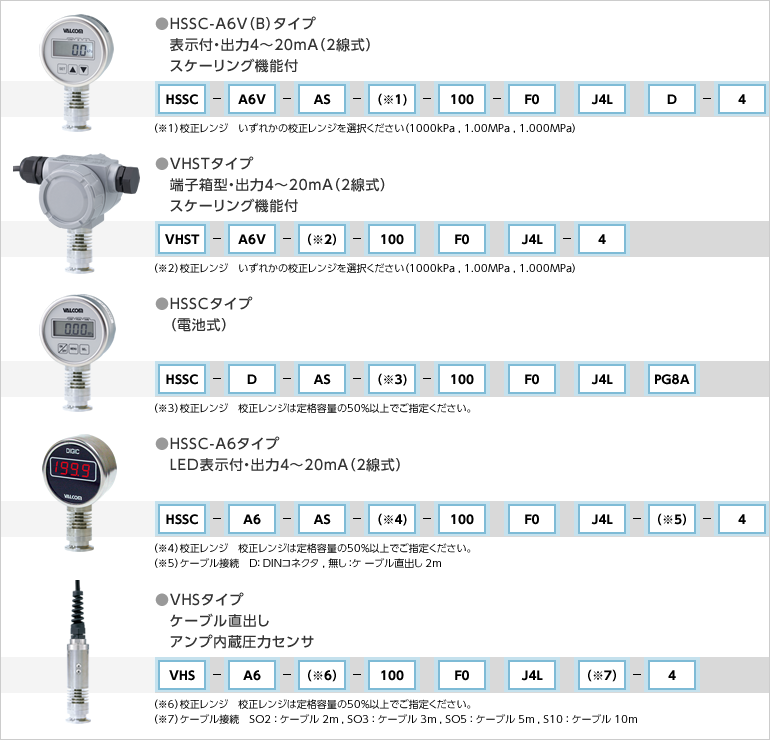

型式の選択
外形寸法（単位：mm）
