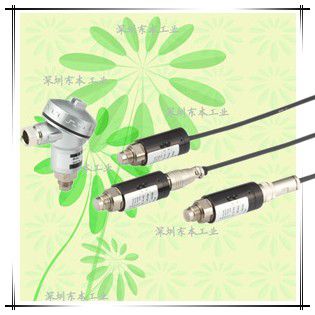

VPRF变送器
フラッシュタイプ中高圧用アンプ内蔵圧力センサ
量程：1MPa～50MPa
1：接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒体の測定に最適
2：接液部は封入液を一切使用しないダイアフラム一体構造のため、頑丈・安心・長寿命
3：豊富なアナログ出力種類をご用意
[4～20mA(2線式、4線式), 1～5V, 0～5V, 0～10V]
| 測定媒体 | 水・油・ガス等S15-5PH（析出硬化系ステンレス鋼）を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧の測定が可能 |
| 測定範囲 | 定格容量1～50MPa(校正レンジ0.5～50MPa)範囲でご指定可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA(2線式、4線式), 1～5V, 0～5V, 0～10Vからご指定ください |
详细信息
仕様
| 非直線性 | ±0.5%R.C. |
|---|---|
| ヒステリシス | ±0.5%R.C. |
| 温度補償範囲(測定媒体温度) | -10～50℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -10～75℃(結露、氷結不可) |
| 零点の温度影響 | ±0.8%R.C./10℃ |
| 出力の温度影響 | ±0.8%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 受圧接液部材質 | 15-5PH(析出硬化系ステンレス鋼) (※1) |
| 接続ネジ | G3/8 |
| 推奨締め付けトルク | 10～20N・m |
| 最大締め付けトルク | 30N・m |
| 電源 | 4DC24V(±10%), 5DC12V(±10%)選択可 ※出力がA5の場合DC24Vのみ |
| ケーブル | 4芯または2芯シールド(耐油)ケーブル 2m標準 φ6mm |
| 質量 | 約300g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 アルミパッキン1個(50MPaのみ銅パッキン1個) |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPRF | フラッシュタイプ中高圧用アンプ内蔵圧力センサ ※接続ネジG3/8 | |||
| 2.アナログ出力 ※防水端子箱型は A6のみの選択と なります | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA (4線式) | DC24V:500Ω以下/ DC12V:250Ω以下 | 約40mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA (2線式) | 1kHz | DC24V:500Ω以下/ DC12V:150Ω以下 | - | ||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右記参照 枠内の レンジを そのまま記入 | 1MPa | 1MPa(0～1)MPa | 0.5MPa(0～0.5)MPa | |||
| 2MPa | 2MPa(0～2)MPa | 1.5MPa(0～1.5)MPa | ||||
| 5MPa | 5MPa(0～5)MPa | 3MPa(0～3)MPa | ||||
| 10MPa | 10MPa(0～10)MPa | 7MPa(0～7)MPa | ||||
| 20MPa | 20MPa(0～20)MPa | 14MPa(0～14)MPa | ||||
| 50MPa | 50MPa(0～50)MPa | 35MPa(0～35)MPa | ||||
| 4.ケーブル接続形状 | 無記入 | 標準コネクタ IP40相当 | ||||
| W | 防水コネクタ IP56相当 | |||||
| S | ケーブル直出し IP54相当 | |||||
| T | 防水端子箱型 IP55相当 ※出力A6のみ適用・ケーブルは付属しません | |||||
| 5.電源 | 4 | DC24V(±10%) | ||||
| 5 | DC12V(±10%) ※A5出力時は選択不可 | |||||
| 6.ケーブル長さ | 2m | 2m 標準 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください | |||||

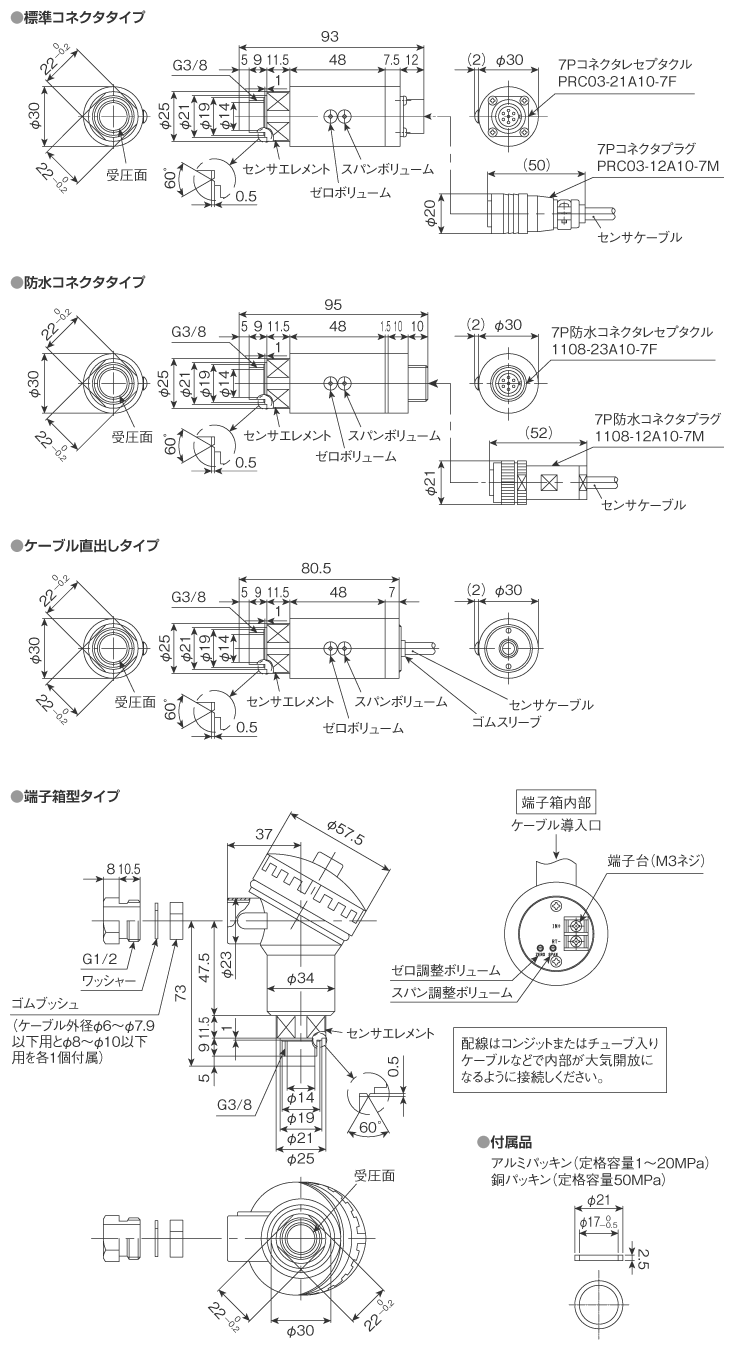

外形寸法（単位：mm）
※配線接続はこちらをご参照ください
