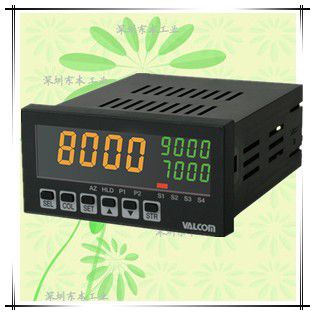

F3 （GV）
*数字面板仪表颜色系列、用颜色通知变化、采用LCD显示
*1ch.对于输入最多具有4个设定输出的F3类型。
*适用于所有场景的通用性高的面板仪表。
*可以根据显示值（主显示）的颜色判断当前的运行状态（正常/异常），变得容易看清。
*测量值的显示色可以根据被设定值隔开的区域以“红、橙、绿”3种颜色进行选择设定。
*采用高速采样“2000次/秒”。通过高速输出，可用于高速控制/安全控制。
*模拟输出标准装备有“4～20mA”、“1～5V”、“0～5V”（可增选0～10V；BCD；RS232C；RS485）。
*附有可自由可变设定测量范围的输出定标功能。
*功能：显示调试、模拟输出调试、显示峰值（高峰值/低峰值/区间峰值/高to高峰值/采样峰值）、自动零、最大值/最小值显示、区域分类、模拟校验、输入值移动、副显示ON/OFF、键盘锁、显示颜色更新速度、设定显示更新速度、节电模式ON/OFF、采样速度设定、软式过滤、零固定ON/OFF、阻尼、零点移动、GO控制。
详细信息
通知规格
| 入力信号 ＜GV＞ | 120～1000Ω应变式传感器输入 传感器输入范围：±4mV/V 零点调整范围：±1.35mV/V 最小测量零敏度：0.14μV/V/digit 传感器用電源：DC5V 60mA max. |
|---|---|
| 入力信号 ＜GI＞ | 半导体应变式输入 传感器输入范围：±130mV/mA 零点调整范围：±20mV/mA 最小测量灵敏度：5μV/mA/digit 传感器用電源：DC0.5mA |
| 输入阻抗 | 4～20mA：68Ω 0～5V/1～5V/0～10V：68kΩ |
| 显示 | －9999～9999（小数点任意設定） LCD4桁 3色（赤・橙・緑）变色显示 |
| 采样周期 | 2000回／秒 max. |
| 显示更新周期 | 1～10回／秒 可选择 |
| 准确度 | 显示：± 0.05%F.S.±1digit（25℃±3℃） 模拟量输出：±0.5%F.S.（25℃±3℃） |
| 模拟出力 | 4～20mA/0～5V/1～5V 切替選択 オプション 0～10V（※1） |
| 设定输出 （根据型号选择） | 4设定继电器输出 AC125V 0.3A（每个设定）/ DC24V 1A（每个设定） 输出的响应时间 3msec.以下（※1） 4设定光电耦合器输出 AC / DC250V 0.1A（每个设定） 输出的响应时间 2msec.以下（※1） |
| 使用温度范围 | 0～55℃（不可结冰） |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 電源 （根据型号选择） | 電源 AC90～240V 50/60Hz 消費電力 15VA以下 |
| 電源 DC24V ±10% 消費電流 300mA以下 | |
| 外形寸法 | 97(W)×48.8(H)×132.5(D) ※无输出选配的情况 |
| 質量 | 約300g（随规格而不同） |
| 付属品 | 使用说明书1份、单位标签、初始设定表、面板支架、安费诺连接器（5730240）（仅BCD输出功能附带） |
| 其他功能 | 显示比例缩放、模拟输出比例缩放、显示保持（高峰值/低峰值/区间峰值/高to高峰值/采样保持）、自动归零、最大值/最小值显示、模式选择、模拟测试功能、输入值转换、副显示ON/OFF、按键锁保护、主显示屏颜色可变显示、显示更新周期设定、节能模式ON/OFF、采样速度设定、延迟常数、零限点ON/OFF、修复零点、零点跟踪。 |
（※1）0～90%响应时间。当采样周期、延迟常数设定为最大速度时。
设定输出
| F3 | 对于ch.1输入，4设定输出 |
|---|
选配输出
| A5 模拟输出 （0～10V） | 0～10V 允许负荷阻抗 10kΩ以上 响应时间 2.5msec.以下（※） 模拟输出精度 ±0.5%F.S.（25℃±3℃） 温度特性 ±0.35%F.S./10℃ |
|---|---|
| BO BCD集电极开路输出 | NPN集电极开路 DC50V 100mA以下 响应时间1.5msec.以下（※） |
| RS RS-232C | R符合S-232C 2線式半二重 調歩同期 传送速度（300/600 1200/2400/4800/9600/19200/38400 bps） ストップビット（1, 2ビット） パリティ（なし, 奇数, 偶数） 通信データ長（7, 8ビット） ユニットNo.（0～99） |
| R1 RS-485 | RS-485準拠 2線式半二重 調歩同期 伝送速度（300/600 1200/2400/4800/9600/19200/38400 bps） ストップビット（1, 2ビット） パリティ（なし, 奇数, 偶数） 通信データ長（7, 8ビット） ユニットNo.（0～99） |
（※）0～99％応答時間。当采样周期、延迟常数设定为最大速度时。
型号选择
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | F3 | 1ch.入力 |
| 2.電源[消費電力] | 4 | DC電源 24V ±10% 消費電流 300mA以下 | |
| 7 | AC電源 90～240V 消費電力 50/60Hz 15VA以下 | ||
| 3.入力信号 | GV | ストレンゲージ入力 | |
| GI | 半導体ストレンゲージ入力 | ||
| 4.設定出力 | S | 4設定 リレー出力 AC125V 0.3A / DC24V 1A（1設定あたり） | |
| O | 4設定 フォトモスリレー出力 AC / DC250V 0.1A（1設定あたり） | ||
| 5.出力信号 (指定选配) | 無記入 | 4～20mA 許容負荷抵抗：250Ω以下 0～5V/1～5V 許容負荷抵抗：10kΩ以上 模拟量输出精度 ±0.5%F.S.（25℃±3℃） 温度特性 ±0.35%F.S./10℃ | |
| A5 | 模拟量输出 0～10V 許容負荷抵抗：10kΩ以上 | ||
| BO | BCD集电极开路输出 NPN型 | ||
| RS | RS-232C | ||
| R1 | RS-485 |

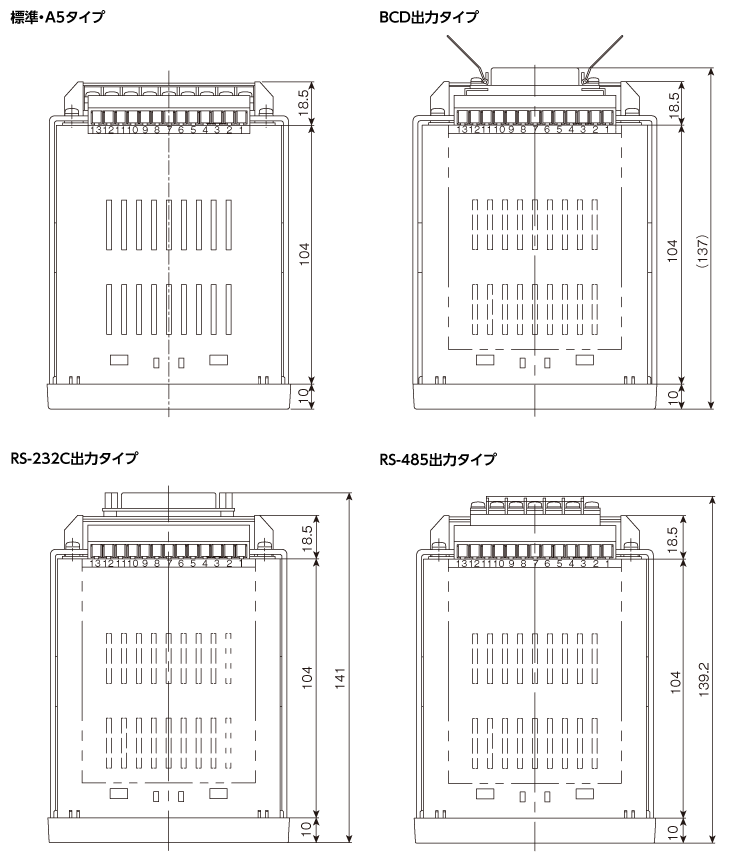

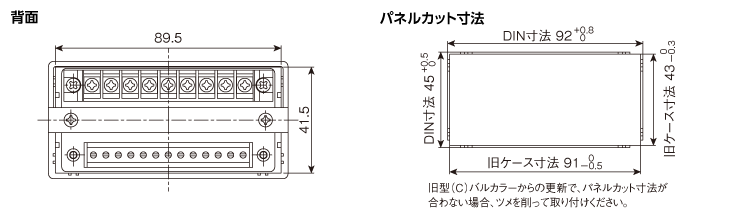

外形寸法（単位：mm）
F3 ストレンゲージ入力タイプ
端子台接続図

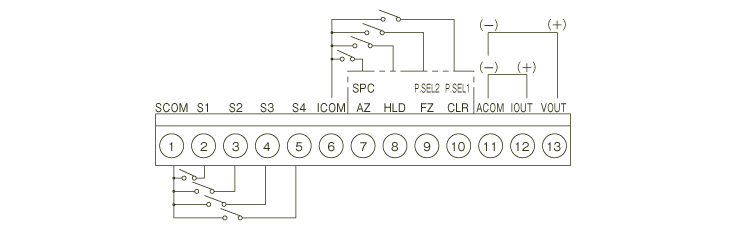

（A）制御端子接続図 出力、制御入力用端子台(上段)接続図
| 端子番号 | 端子名 | 機能説明 | 端子番号 | 端子名 | 機能説明 |
|---|---|---|---|---|---|
| 1 | SCOM | 比較設定出力COM | 8 | HLD | 保持功能 |
| 2 | S1 | 比較設定出力1 | 9 | P.SEL2 | 模式选择2 |
| 3 | S2 | 比較設定出力2 | FZ | 强制零 | |
| 4 | S3 | 比較設定出力3 | 10 | P.SEL1 | 模式选择1 |
| 5 | S4 | 比較設定出力4 | CLR | 清除 | |
| 6 | ICOM | 控制输入COM | 11 | ACOM | 模拟输出COM |
| 7 | SPC | 采样保持清除 | 12 | IOUT | 模拟（電流）出力＋ |
| AZ | 自动归零 | 13 | VOUT | 模拟（電圧）出力＋ |
（B）オプション出力接続図

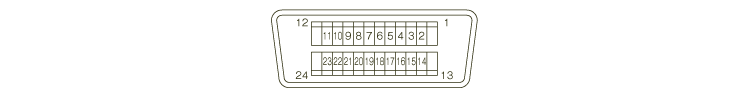

●BCD信号出力
アンフェノール : 5740240 付属品 : アンフェノール : 5730240
| 項目 | 插针编号 | 項目 | |||
|---|---|---|---|---|---|
| EOC（转换结束信号） | 1 | 13 | 数字GND. | ||
| ×100 BCD OUT | 1 | 2 | 14 | 1 | ×102 BCD OUT |
| 2 | 3 | 15 | 2 | ||
| 4 | 4 | 16 | 4 | ||
| 8 | 5 | 17 | 8 | ||
| ×101 BCD OUT | 1 | 6 | 18 | 1 | ×103 BCD OUT |
| 2 | 7 | 19 | 2 | ||
| 4 | 8 | 20 | 4 | ||
| 8 | 9 | 21 | 8 | ||
| - | 10 | 22 | - | ||
| OVER（超出） | 11 | 23 | POL.（极性） | ||
| - | 12 | 24 | - | ||

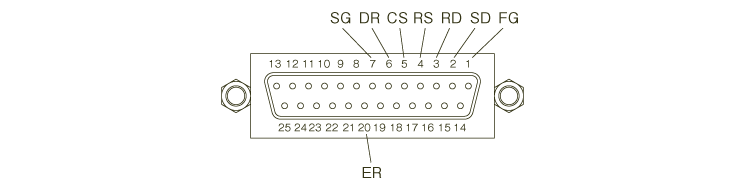

●RS-232C通信
| 信号名略称 | 插针编号 | 功能说明 | 输入输出 |
|---|---|---|---|
| SD | 2 | 发送数据 | 输出 |
| RD | 3 | 接收数据 | 输入 |
| FG | 1 | 安全接地、或电缆的屏蔽 | - |
| RS | 4 | 发送要求 | 输出 |
| CS | 5 | 送信可 | 输入 |
| SG | 7 | 信号用接地 | - |
| DR | 6 | 数据集就绪 | 输入 |
| ER | 20 | 数据终端就绪 | 输出 |

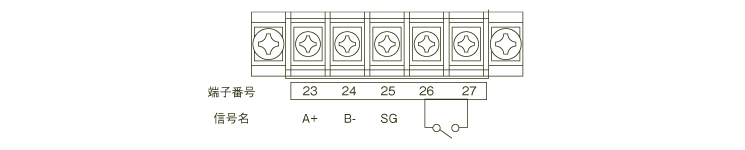

●RS-485通信
| 信号名 | 端子番号 | 項目 | 入出力 |
|---|---|---|---|
| A+ | 23 | 非反转出力 | 入出力 |
| B- | 24 | 反转出力 | 入出力 |
| SG | 25 | 信号用接地 | - |
| 终端阻抗 | 26 | 最终站 将两端子短接 | - |
| 27 |

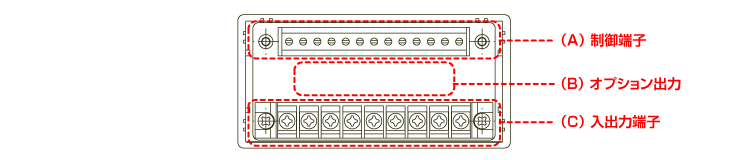

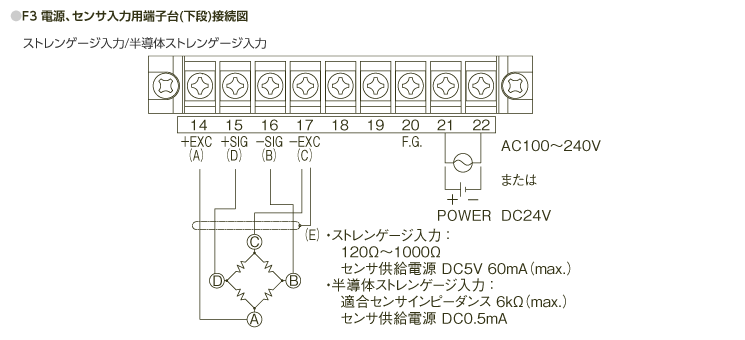

（C）入出力端子接続図
