HSSC-A6V(B) 系列带模拟量输出
サニタリ型2線伝送デジタル圧力計"出力4～20mAスケーリング可変タイプ"
量程：50kPa～3MPa
出力4～20mA（2線式）スケーリング機能付（負圧／連成圧／逆転出力も可能）
耐環境性を考慮したステンレス構造
強度の高い受圧面
封入液を使用しない安心・安全構造
標準機能
●ダンピング機能 ●ループチェック機能 ●FIXゼロ
●ワンタッチゼロ調整 ●最大値／最小値表示
●異常時の出力バーンアウト設定など各種機能搭載
| 測定媒体 | 各種酒類・乳飲料・調味料・純水・薬液等 (センサ材質により異なります) |
|---|---|
| 測定種類 | 正圧・連成圧・負圧での測定が可能 |
| 測定範囲 | 定格容量50kPa～3MPa範囲でご指定可能です |
| 出力種類 | 4～20mA（2線式） 出力スケーリング可変式 出力スケーリングは、定格容量の「10～100%（15Aヘルールは30〜100％）」の範囲で変更可能です |
详细信息
仕様1（センサ部）
| 受圧接液部形状・サイズ | ISOへルール・バリベント・ISO袋ナット・その他特注 |
|---|---|
| 定格容量 | 定格容量は50kPa〜3MPa（15Aヘルール：1MPa） |
| 受圧接液部材質 | センサ部：SUS316L、ハステロイC-276相当、SUS329J4L |
| 接液部表面仕上げ | 受圧接液部材質による |
| 許容過負荷 | 400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.） |
仕様2（アンプ部+センサ部）
| 表示 | 7セグメント 4桁LCD表示 文字高：約12.7mm 表示更新速度 約3.5回/sec. |
|---|---|
| 精度(※1) (非直線性、ヒステリシス、繰り返し性を含む) | 20～100%R.C.スケーリング時 正圧側：±0.5% F.S.以下（負圧側：±1% F.S.±1digit.） 10～20%R.C.スケーリング時 正圧側・負圧側とも：±1% F.S.±1digit. 15Aヘルール40〜100％：±1％F.S.±1digit. 15Aヘルール30〜40％：±2％F.S.±1digit. |
| 温度補償範囲(接液部) | -5～150℃（測定媒体温度） |
| 許容温度範囲(接液部) | -5～150℃（測定媒体温度） |
| 零点の温度影響 | ±0.5%R.C./10℃以下 15Aヘルール：±0.7％R.C.／10℃以下 |
| 出力の温度影響 | ±0.5%R.C./10℃以下 15Aヘルール：±0.7％R.C.／10℃以下 |
| 周囲温湿度範囲 | 温度0～50℃（アンプ・表示部）、湿度0～90%RH（結露不可） |
| 材質 | SUS304（ケース）、SUS304（放熱フィン） |
| 保護構造 | IP65相当 |
| 質量 | 約700g（センサ部含む/ISO へルール2Sの場合） |
| 付属品 | 取扱説明書1部、試験成績書1部、PB型U字ステンレスボルト（2本） |
（※1）ヘルール形状はクランプ締付後ゼロ調整を実施。

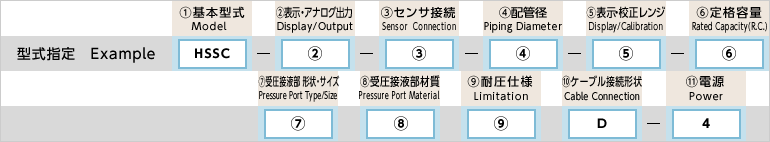

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | HSSC | 高温タイプ：接液部温度範囲 -5～150℃ | |
| 2.表示・アナログ出力 | A6V | 4～20mA（2線式） 出力スケーリング可変式 応答性：ダンピング（ソフトフィルタ）初期設定2秒(0.5Hz) 表示部 バックライトなし 許容負荷抵抗：電源電圧DC24V時690Ωmax. | ||
| A6VB | 4～20mA（2線式） 出力スケーリング可変式 応答性：ダンピング（ソフトフィルタ）初期設定2秒(0.5Hz) 表示部 バックライト付 許容負荷抵抗：電源電圧DC24V時380Ωmax. | |||
| 3.センサ接続 | AS | センサ下付直結 | ||
| PB05 | 表示部 横配管取付センサ（表示部～センサ間ケーブル 5m） ※センサセパレート 15Aヘルールは対応不可 | |||
| PB10 | 表示部 横配管取付センサ（表示部～センサ間ケーブル 10m） ※センサセパレート 15Aヘルールは対応不可 | |||
| 4.配管径(※2) | 40A | 表示部設置固定配管径 呼径：φ48.6 | ||
| 50A | 表示部設置固定配管径 呼径：φ60.5 | |||
| 5.表示・校正レンジ | 正圧・負圧 | ⑥定格容量の【 】内数値と単位をご指定ください ※負圧の場合は（ ）で括ってください | ||
| 連成圧 | 連成圧（±の校正レンジの場合）（※3） | |||
| 6.定格容量 | 005 | 50kPa 校正レンジ指定【50.0kPa】 | ||
| 010 | 100kPa 校正レンジ指定【100.0kPa】 | |||
| 020 | 200kPa 校正レンジ指定【200kPa】 連成【(-100～200)kPa】（※3） | |||
| 021 | 200kPa 校正レンジ指定【(-100～200)kPa】（※3） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） | |||
| 030 | 300kPa 校正レンジ指定【300kPa】 連成【(-100～300)kPa】（※3） | |||
| 031 | 300kPa 校正レンジ指定【(-100～300)kPa】（※3） （連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください） | |||
| 050 | 500kPa 校正レンジ指定【500kPa】 | |||
| 100 | 1000kPa 校正レンジ指定【1000kPa】 | |||
| 300 | 3MPa 校正レンジ指定【3.00MPa】（受注生産品） （耐圧仕様150%R.C.のみ） | |||
| 7.受圧接液部 形状・サイズ | F0（※5） | 15Aヘルール ⑤定格容量内 100 のみ選択可 ⑦受圧接液部材質 J4L のみ選択可 | 正圧のみ | |
| F1 | ISO ヘルール 1.5S | |||
| F2 | ISO ヘルール 2S | |||
| F3 | ISO ヘルール 2.5S【受注生産品】 | |||
| F4 | ISO ヘルール 3S【受注生産品】 | |||
| F6 | ISO ヘルール 4S【受注生産品】 | |||
| V50A | バリベント DN50【受注生産品】 | |||
| V65A | バリベント DN65【受注生産品】 | |||
| V80A | バリベント DN80【受注生産品】 | |||
| V100A | バリベント DN100【受注生産品】 | |||
| R1 | ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61) | |||
| R2 | ISO 袋ナット 2S【受注生産品】六角ナット付(HEX76) | |||
| M0 | ネジマウント型単体 専用Oリング1本付属 | |||
| M1 | JIS20K50Aフランジ付 専用Oリング1本付属 | |||
| M2 | JIS20K80Aフランジ付 専用Oリング1本付属 | |||
| 8.受圧接液部材質 | 無記入 | SUS316L 電解複合研磨(Rz0.7μm・Ra0.2μm) ⑥定格容量すべてに対応 ⑦受圧接液部 形状・サイズ F0 以外すべてに対応 | ||
| HS1 | ハステロイC-276相当 電解複合研磨(Rz0.7μm・Ra0.2μm) ⑥定格容量内 030・050・100から選択可 ⑦受圧接液部 形状・サイズ内 F1・F2・F3・M0から選択可 | 【受注生産品】 負圧・連成圧は 対応不可 | ||
| J4L（※6） | SUS329J4L バフ研磨(#400) ⑥定格容量内 030・050・100から選択可 ⑦受圧接液部 形状・サイズ内 F0・ F1・F2・F3・M0から選択可 | |||
| 9.耐圧仕様 | H | 400%R.C.（3MPa・15Aヘルールは選択不可） | ||
| 無記入 | 150%R.C.（3MPa・15Aヘルールのみ） | |||
| 10.ケーブル接続形状 | ○ | D | DINコネクタ（ケーブルは付属しません） | |
| 11.電源 | ○ | 4 | DC24V（※4） 消費電流約23mA | |
（※2）PB05、PB10（センサセパレート）の場合に記載（ASセンサ下付直結は無記入）
（※3）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
校正に関しては、ご発注時に上記型式選択⑤「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。（※4）A6V：DC8.82～26.5V A6VB：DC15.64～26.5V
（※5）15Aヘルールの仕様もご確認ください
（※6）15Aヘルール時：電解複合研磨（Rz0.7μm・Ra0.2μm）

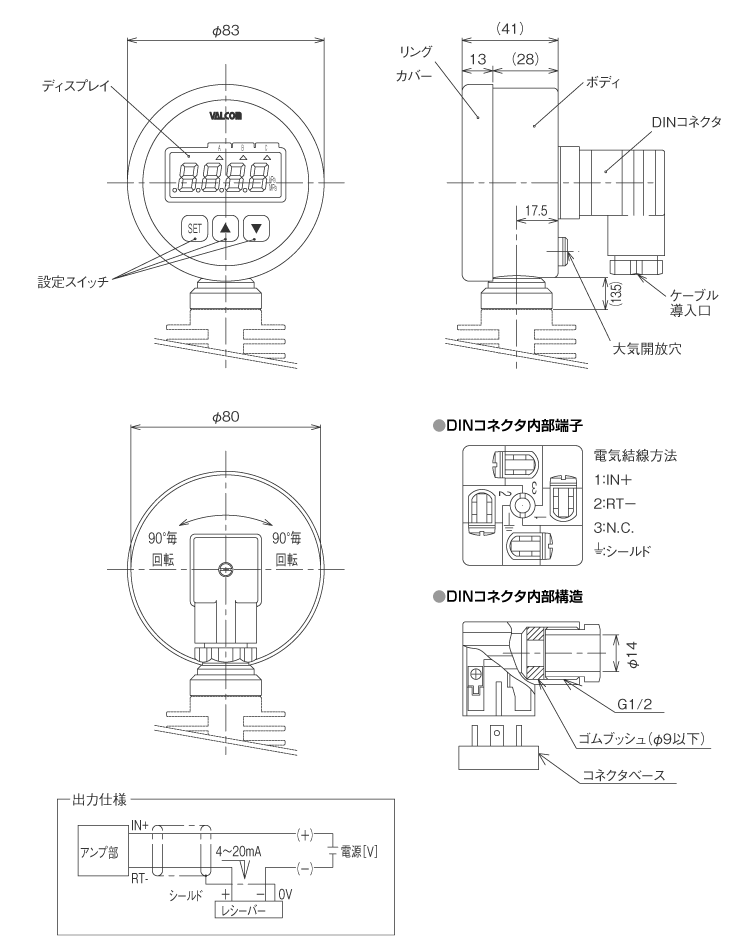

外形寸法 センサ直結（単位：mm）
※受圧接液部形状・サイズはこちらをご参照ください
外形寸法 センサセパレート（単位：mm）
※受圧接液部形状・サイズはこちらをご参照ください
