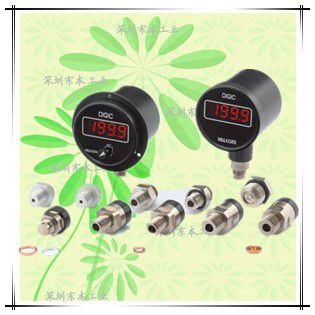

VPMC带1开关量输出

压力计（压力开关）产品介绍

带1个开关量比较输出的圆形数学压力计

量程：50kPa～1700kPa

50kPa abs～1700kPa abs

1：比较设定输出1点为标准功能

2：大型数字显示约15mm(文字高)3位数容易看的显示

3：VPMC和每个传感器由传感器直接对其进行校正的高精度数字压力计

測定媒体	空气、煤气、水、油等各种介质 (根据传感器材质的不同)
測定種類	正圧・負圧・連成圧および絶対圧の測定が可能
測定範囲	可测量到低压/绝对压/中高压100mpa的压力传感器的各系列 (压力传感器部请参照左图)

測定媒体

空气、煤气、水、油等各种介质

(根据传感器材质的不同)

測定種類

正圧・負圧・連成圧および絶対圧の測定が可能

測定範囲

可测量到低压/绝对压/中高压100mpa的压力传感器的各系列

(压力传感器部请参照左图)

详细信息

表示	1999 3 ½桁　高輝度赤色LED（文字高約15mm）
表示変換速度	3回/秒（標準）、1～15回/秒まで指定可能
精度（※1）	±0.05%F.S.±1digit
使用温度範囲	0～55℃（氷結不可）
使用湿度範囲	0～90%RH（結露不可）

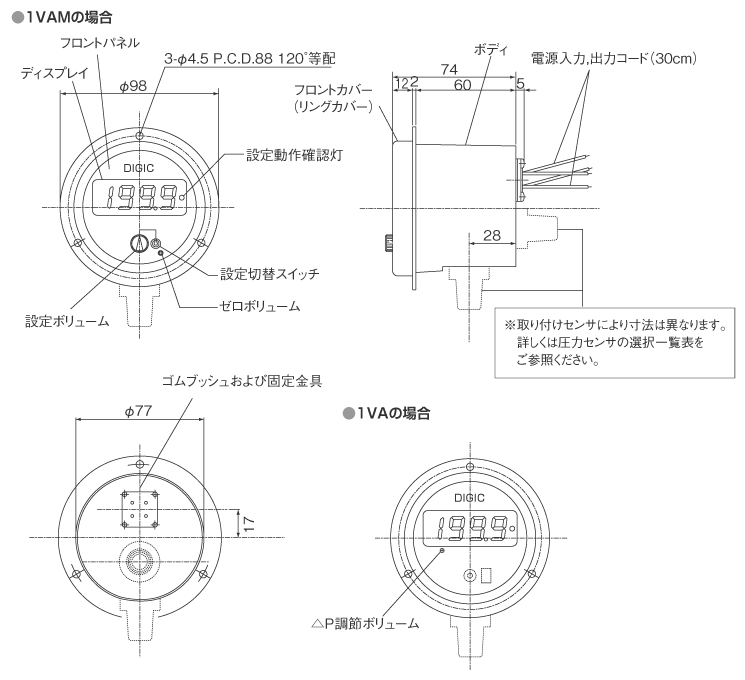

外形寸法	φ98×74（D:突起部含まず）
質量	約600g（仕様により異なります）
付属品	取扱説明書1部（和文または英文をご指定ください）試験成績書1部

圧力センサの仕様・型式は一覧表をご参照いただき、型式をご指定ください。
例：VPMC - A - 1.000MPa - 1VAM(H)△P - 1 / VPRQ - 1MP

型式選択	チェック	型式	仕様
1.基本型式	○	VPMC	ブルドン管式互換型比較設定1出力付デジタル圧力付アンプ
2.センサ接続方法		A	下付き直結（ツバあり）
		AS	下付き直結（ツバなし）
		B	裏付き直結（ツバあり）
3.表示・校正レンジ			校正レンジは定格容量の50%以上でご指定ください ※圧力センサの選択一覧表をご参照いただきご指定ください
4.設定出力数	○	-	出力種類	応答周波数	許容負荷抵抗
4.設定出力数	○	1VA	1設定/フォトモスリレー出力	0.5msec.以下	AC/DC250V 0.1A ピーク400V
5.設定方式		無記入	内部設定型
5.設定方式		M	外部設定ツマミ型
6.出力種類		H	上限出力	※ご注文時に必ずご指定ください
6.出力種類		L	下限出力	※ご注文時に必ずご指定ください
7.応差指定		無記入	応差=△P設定なし

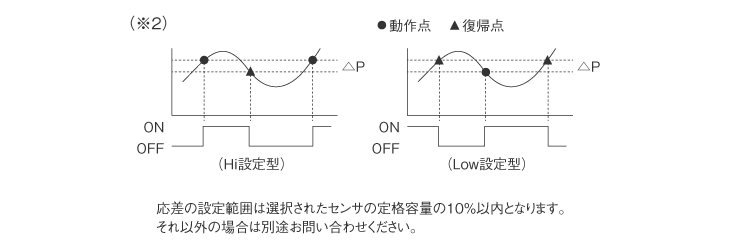

7.応差指定		△P	応差=△Pあり応差設定可変範囲=センサ定格容量の10%以内（※2）をご参照ください
5.電源［消費電流］		1	AC100V [2VA]
		11	AC110V [2VA]
		2	AC200V [2VA]
		22	AC220V [2VA]
		4	DC24V [100mA]
		5	DC12V [100mA]
6.表示変換速度 (オプション)			表示変換速度　標準3回/秒　オプション（回/秒） ※回数指定は1～15回/秒の中でご指定ください
