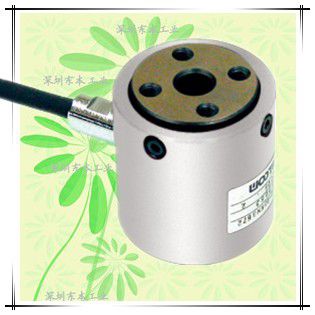

VLC-024A
扁平型压力传感器
便于安装在轴气缸中的小型扁平型。
低成本类型
量程：5KN~100KN
详细信息
仕様
| 定格出力 | 1mV/V±0.1mV/V |
|---|---|
| 非直線性 | ±0.5%R.C. |
| ヒステリシス | ±0.5%R.C. |
| 繰り返し性 | ±0.3%R.C. |
| 零バランス | ±0.1mV/V |
| 零点の温度影響 | ±0.1%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 温度補償範囲 | -10～60℃(結露、氷結不可) |
| 許容温度範囲 | -10～60℃(結露、氷結不可) |
| 入力抵抗 | 420Ω±50Ω |
| 出力抵抗 | 350Ω±5Ω |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 10V |
| 絶縁抵抗 | 1000MΩ以上 |
| 保護構造 | IP54 相当(注1) |
| ケーブル | φ5-4芯シールドロボット ケーブル 5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-5KN024A | 5kN | 約0.02mm | 約1kg | |
| VLC-10KN024A | 10kN | |||
| VLC-20KN024A | 20kN | |||
| VLC-30KN024A | 30kN | |||
| VLC-50KN024A | 50kN | |||
| VLC-100KN024A | 100kN |
※ケーブル込みの質量です。
外形寸法（単位：mm）
