VLC-G471M2
耐环境对应载荷按钮型压力传感器
ケーブル接続部付2重シール構造により耐水性を向上
製紙などのテンションコントロールに最適
量程：2kN～50kN
详细信息
仕様
| 定格出力 | 1.5mV/V±2% |
|---|---|
| 非直線性 | ±0.1%R.C. |
| ヒステリシス | ±0.1%R.C. |
| 繰り返し性 | ±0.1%R.C. |
| 零バランス | ±5%R.O. |
| 零点の温度影響 | ±0.05%R.C./10℃ |
| 出力の温度影響 | ±0.05%R.C./10℃ |
| 許容過負荷 | 200%R.C. |
| 温度補償範囲 | -10～60℃(結露、氷結不可) |
| 許容温度範囲 | -15～75℃(結露、氷結不可) |
| 入力抵抗 | 350Ω±2% |
| 出力抵抗 | 350Ω±2% |
| 推奨印加電圧 | 8V以下 |
| 許容印加電圧 | 12V |
| 絶縁抵抗 | 1000MΩ以上 |
| 保護構造 | IP65 相当(注1) |
| ケーブル | φ8-4芯シールドケーブル(CESV-B)10m 先端バラ |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLC-2KNG471M2 | 2kN | 0.09mm | 約3.3kg | |
| VLC-5KNG471M2 | 5kN | 0.05mm | ||
| VLC-10KNG471M2 | 10kN | 0.04mm | ||
| VLC-20KNG471M2 | 20kN | 0.03mm | ||
| VLC-50KNG471M2 | 50kN | 0.02mm |
※ケーブル込みの質量です。

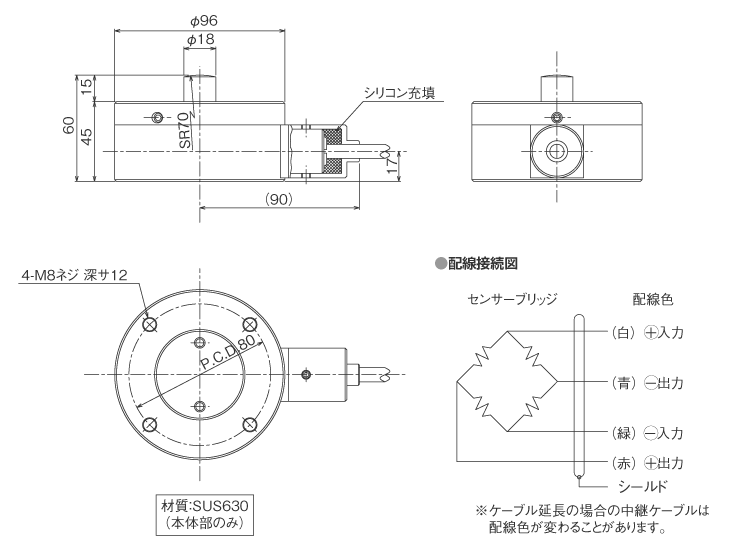

外形寸法（単位：mm）
