仕様
| 形状 | 縦型 |
|---|---|
| 表示 | 計測用2色LED:101ドット ゼロ用2色LED:1ドット 設定値判定用LED:赤色、2色 |
| 入力インピーダンス | 4～20mA: 10Ω 0～5V/1～5V/0～10V: 1MΩ以上 |
| サンプリング速度 | 約100回/秒 |
| 応答時間 | 0.5秒以下 |
| 機能 | 輝度調整 ゼロ・スパン調整 |
| 確度 | ±1%±1digit |
| 使用温度範囲 | -5～55℃ |
| 使用湿度範囲 | 30～90%RH （結露不可） |
| 配線接続部 | 端子台 (M3ネジ) |
| 外形寸法 | 36(W)×144(H)×103(D) |
| 質量 | 約470g（仕様により異なります） |
| 付属品 | 取扱説明書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | RV2 | 領域変色 配色固定：橙→緑→赤 | |
| CV2 | 全面変色 配色固定：橙→緑→赤 | ||
| 2.取り付け方向 | V | 縦取付 | |
| H | 横取付 | ||
| 3.警報点数 | 2S | 2点警報 定格負荷 AC250V 1A/DC30V 5A | |
| 4S | 4点警報 定格負荷 AC250V 1A/DC30V 5A | ||
| 4.電源 | 4 | DC24V（±15％） max.3.5W | |
| 7 | AC100〜240V（85〜264V） max.8VA | ||
| 5.入力信号 | A2 | 1～5V (入力抵抗1MΩ以上) | |
| A3 | 4～20mA (入力抵抗10Ω) | ||
| A4 | 0～5V (入力抵抗1MΩ以上) | ||
| A5 | 0～10V (入力抵抗1MΩ以上) | ||
| A6 | 4～20mA (2線式) (入力抵抗250Ω、センサ供給電源付) | ||
| 6.CE | 無記入 | CE適合無し | |
| CE | CE適合品 | ||
| 表示レンジ | 左側/右側 メーター左右の目盛を指定 (指定レンジが1種類の場合はメーター左側に目盛が入ります) |

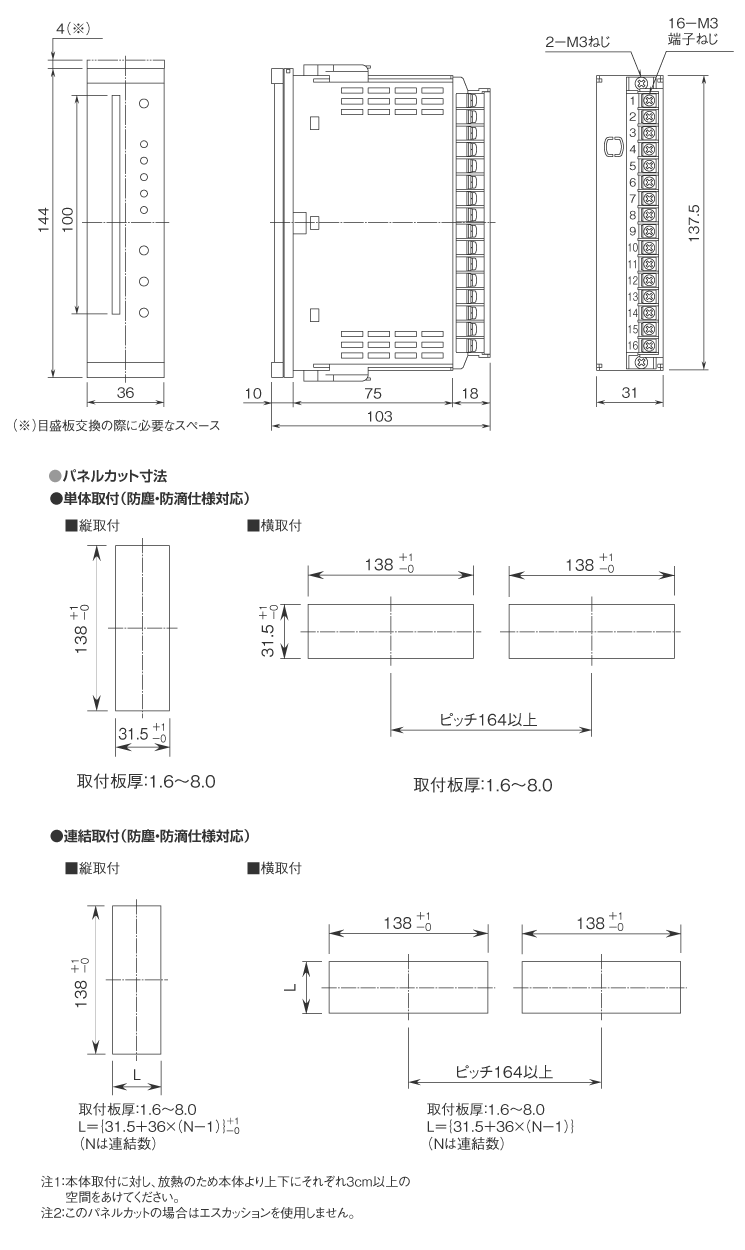

外形寸法（単位：mm）

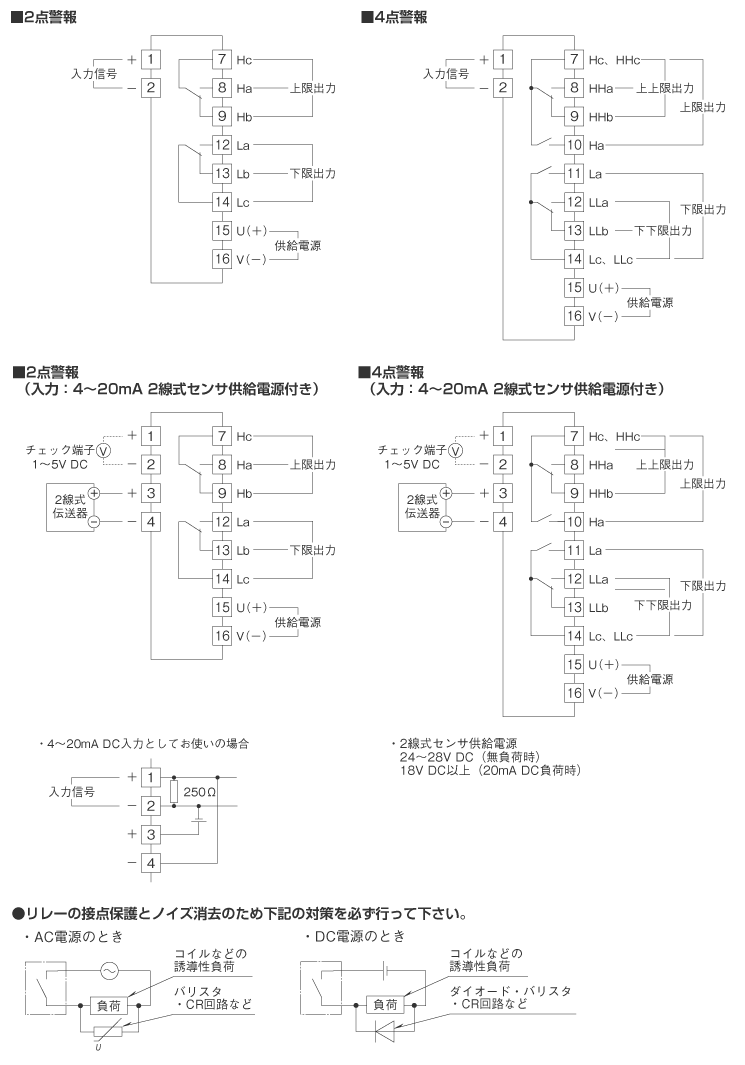

端子接続図
