VSR3(G3) 变送器

此型号已停产，代替型号是VHR3（G3）

低圧用アンプ内蔵圧力センサ

量程：50kPa～350kPa

低圧(50kPa～350kPa)を高精度で測定可能(非直線性：±0.5%R.C.)
豊富なアナログ出力種類をご用意
[4～20mA(2線式、4線式),1～5V,0～5V,0～10V]
ケーブル接続部は、「直出し」「標準コネクタ」「防水コネクタ」「端子箱」の各種をご用意

測定媒体	エアー・チッソ・アルゴン等の不活性ガス(非腐食性気体)専用
測定種類	正圧・連成圧・負圧の測定が可能絶対圧はご相談ください
測定範囲	定格容量50～350kPa(校正レンジ25～350kPa) 範囲でご指定可能です校正レンジは、定格容量の50%以上の出力レンジをご指定ください
出力種類	4～20mA(2線式、4線式), 1～5V,0～5V,0～10Vからご指定ください

详细信息

仕様

非直線性	±0.5%R.C.
ヒステリシス	±0.5%R.C.
温度補償範囲(測定媒体温度)	0～70℃(結露、氷結不可)
許容温度範囲(測定媒体温度)	-20～85℃(結露、氷結不可)
零点の温度影響	±0.5%R.C./10℃
出力の温度影響	±0.5%R.C./10℃
許容過負荷	200%R.C.
限界過負荷	300%R.C.
絶縁抵抗	50MΩ以上(DC50V)
受圧接続部材質	アルミ2017(受圧部：半導体)
接続ネジ	R3/8またはG3/8選択可
推奨締め付けトルク	20N・m
最大締め付けトルク	30N・m
電源	4DC24V(±10%), 5DC12V(±10%) ※出力がA5の場合DC24Vのみ
ケーブル	4芯または2芯シールド(耐油) ケーブル 2m標準 φ6mm(※1)
質量	約150g(ケーブル含まず)
付属品	取扱説明書1部(和文または英文をご指定ください) 試験成績書1部

（※1）防水端子箱型にはケーブルは付属しません

型式の選択

型式選択	チェック	型式	仕様
1.基本型式		VSR3	シリコンダイアフラム型低圧用アンプ内蔵圧力センサ ※接続ネジ：R3/8
1.基本型式		VSG3	シリコンダイアフラム型低圧用アンプ内蔵圧力センサ ※接続ネジ：G3/8
2.アナログ出力 ※防水端子箱型は A6のみの選択となります	-	-	出力種類	応答周波数	許容負荷抵抗	消費電流
		A2	1～5V	1kHz	5kΩ以上	約23mA
		A3	4～20mA (4線式)	333Hz	DC24V:500Ω以下/ DC12V:250Ω以下	約40mA
		A4	0～5V	1kHz	5kΩ以上	約23mA
		A5	0～10V	1kHz	5kΩ以上	約23mA
		A6	4～20mA (2線式)	1kHz	DC24V:500Ω以下/ DC12V:150Ω以下	-
3.校正レンジ	-	-	定格容量	校正レンジの指定例
		右図参照枠内のレンジをそのまま記入	5kPa	5kPa (0～5)kPa	±2.5kPa (-2.5～2.5)kPa	-5kPa (0～-5)kPa
			50kPa	50kPa (0～50)kPa	±50kPa (-50～50)kPa	-50kPa (0～-50)kPa
			200kPa	200kPa (0～200)kPa	-100～200kPa (-100～200)kPa	150kPa (0～150)kPa
			350kPa	350kPa (0～350)kPa	-100～300kPa (-100～300)kPa	300kPa (0～300)kPa
4.ケーブル接続形状		無記入	標準コネクタ IP40相当
		W	防水コネクタ IP56相当
		S	ケーブル直出し IP54相当
		T	防水端子箱型 IP55相当 ※出力A6のみ適用・ケーブルは付属しません
5.電源		4	DC24Ｖ(±10%)
5.電源		5	DC12Ｖ(±10%)※A5出力時は選択不可
6.ケーブル長さ		2m	2m 標準
		3m	3m
		5m	5m
		10m	10m
		□□m	その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください

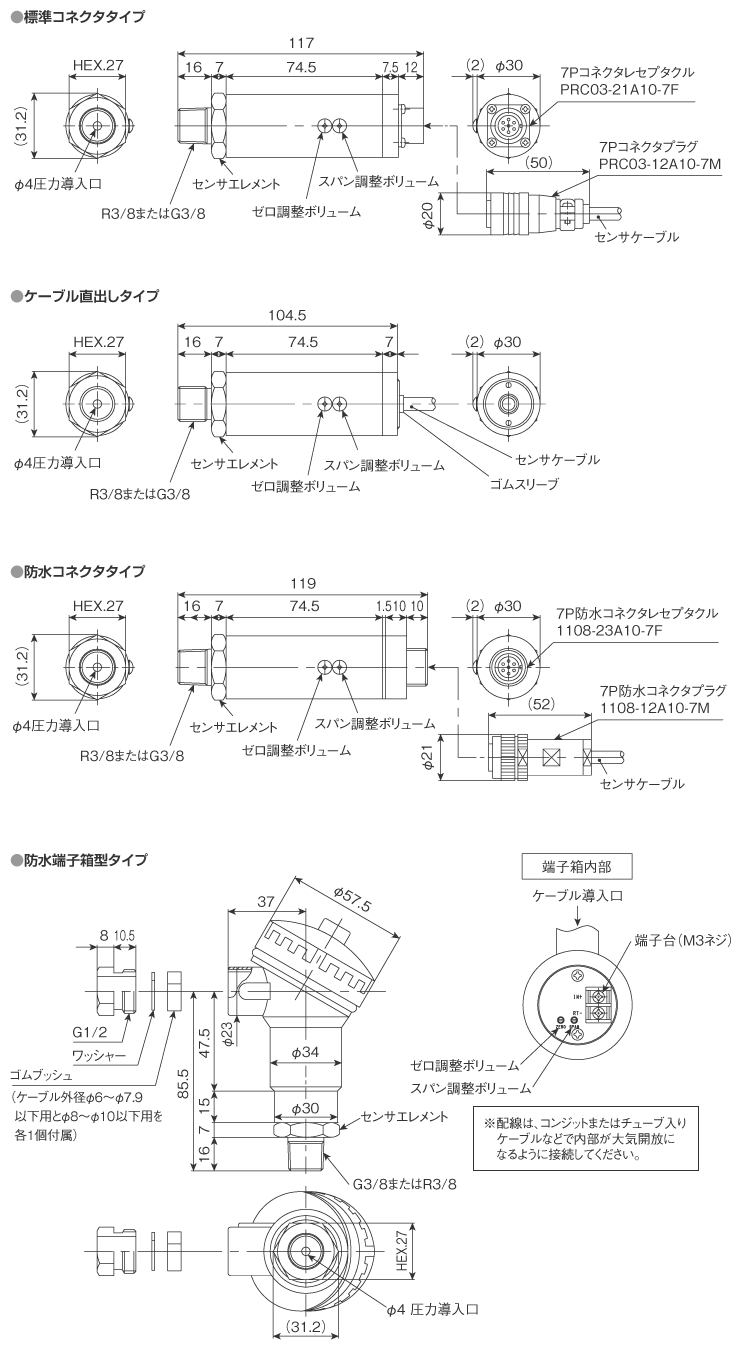

外形寸法（単位：mm）

※配線接続はこちらをご参照ください
