VFM变送器
G1/4フラッシュタイプアンプ内蔵センサ
量程：1MPa～20MPa
1：小型形状(ネジ部G1/4)
2：接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒体の測定に最適
3：接液部は封入液を一切使用しないダイアフラム一体構造のため、頑丈・安心・長寿命
| 測定媒体 | 水・油・ガス等SUS630を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 定格容量1～20MPa |
| 出力種類 | 4～20mA(2線式) |
详细信息
仕様
| 精度(※1) | ±1%R.C. |
|---|---|
| 零点の温度影響 | ±0.8%R.C./10℃ |
| 出力の温度影響 | ±0.8%R.C./10℃ |
| 温度補償範囲(測定媒体温度) | 0～60℃(結露不可) |
| 許容温度範囲(測定媒体温度) | -20～60℃(結露不可) |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 絶縁抵抗 | 1000MΩ以上(DC50V印加時) |
| 受圧接続部材質 | SUS630 |
| 接続ネジ | G1/4 |
| 推奨締め付けトルク | 20N･m |
| 最大締め付けトルク | 30N･m |
| 電源 | DC24V(11～28V) |
| ケーブル | φ4.2-2芯シールドケーブル |
| 質量 | 約95g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部、銅パッキン |
| オプション(※2) | VFM用アルミパッキン |
（※1）精度とは(非直線性+ヒステリシス)を表します。
（※2）標準では付属しません。弊社営業部までお問い合わせください。
本質安全防爆用型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VFM | G1/4フラッシュタイプアンプ内蔵センサ (標準：銅パッキン付属) (オプション：VFM用アルミパッキン) | ||||
| 2.アナログ出力 | - | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A6 | 本質安全防爆認定 | 4～20mA (2線式) | 1kHz | DC24V:500Ω 以下 | - | ||
| M6 | 同上(※防爆表示器｢MTL661｣との組み合わせ時の形式) | ||||||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | |||
| 右記参照 枠内の レンジを そのまま記入 | 1MPa(※3) | 1MP(0～1)MPa | |||||
| 2MPa | 2MP(0～2)MPa | ||||||
| 5MPa | 5MP(0～5)MPa | ||||||
| 10MPa | 10MP(0～10)MPa | ||||||
| 20MPa | 20MP(0～20)MPa | ||||||
| ケーブル接続形状 | ○ | - | 標準コネクタ IP64相当 | ||||
| 5.ケーブル長さ | 下記【ケーブル選択表】からご指定ください | ||||||
※ 防爆表示器の表示スケーリングは「0～100%」に設定。
通常型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VFM | G1/4フラッシュタイプアンプ内蔵センサ (標準：銅パッキン付属) (オプション：VFM用アルミパッキン) | ||||
| 2.アナログ出力 | - | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| ○ | A6 | アンプ内蔵センサ | 4～20mA(2線式) | 1kHz | DC24V:500Ω以下 | - | |
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | |||
| 右記参照 枠内の レンジを そのまま記入 | 1MPa(※3) | 1MPa(0～1)MPa | |||||
| 2MPa | 2MPa(0～2)MPa | ||||||
| 5MPa | 5MPa(0～5)MPa | ||||||
| 10MPa | 10MPa(0～10)MPa | ||||||
| 20MPa | 20MPa(0～20)MPa | ||||||
| ケーブル接続形状 | ○ | - | 標準コネクタ IP64相当 | ||||
| 4.電源 | ○ | 4 | DC24V(11～28V) | ||||
| 5.ケーブル長さ | 下記【ケーブル選択表】からご指定ください※コネクタケーブルのみ選択可能 | ||||||
（※3）1MPaのみ クリープ：0.8%R.O./20min クリープ回復：0.8%5R.O./20min
ケーブル選択表
| コネクタケーブル | ||
|---|---|---|
| 型式 | 長さ | 仕様 |
| VFM-R04-22AWG-2M | 2m | φ4.7 AWG22×2芯編組 シールド耐油ケーブル |
| VFM-R04-22AWG-3M | 3m | |
| VFM-R04-22AWG-5M | 5m | |
| VFM-R04-22AWG-10M | 10m | |
| 防爆表示器～バリヤ間ケーブル | ||
| 型式 | 長さ | 仕様 |
| VFM-DP-22AWG-2M | 2m | φ4.7 AWG22×2芯編組 シールド耐油ケーブル |
| VFM-DP-22AWG-3M | 3m | |
| VFM-DP-22AWG-5M | 5m | |
| VFM-DP-22AWG-10M | 10m | |

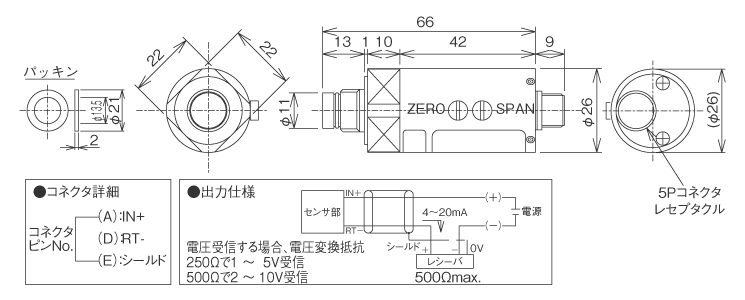

外形寸法（単位：mm）
