VPW22C3
高精度
優れた耐環境性IP67相当
量程：6kg～30kg
详细信息
仕様
| 定格出力 | 1.9±0.1mV/V |
|---|---|
| 非直線性 | ±0.0166%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零バランス | ±0.1mV/V |
| 出力の温度影響 | 20～40℃:±0.0175%R.C./10℃ - 10～20℃:±0.0117%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 許容横荷重 | 300%R.C. |
| 許容動荷重 | 70%R.C. |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -20～50℃(結露、氷結不可) |
| 入力抵抗 | 300～500Ω |
| 出力抵抗 | 300～500Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 1～12V |
| 絶縁抵抗 | 1GΩ |
| 保護構造 | IP67 相当(注1) |
| ケーブル | φ5.4-6芯シールドケーブル 3m |
クリープ30分：±0.0166%R.C. 偏心誤差:±0.0233%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 最大積載面 | 零点の温度影響 | 定格変位量 | 質量 |
|---|---|---|---|---|---|---|
| VPW22C3-6kg | 6kg(58.84N) | 400×400mm | ±0.0175%R.C. | 約0.15mm | 約0.5kg | |
| VPW22C3-10kg | 10kg(98.07N) | ±0.0140%R.C. | ||||
| VPW22C3-20kg | 20kg(196.1N) | ±0.0140%R.C. | ||||
| VPW22C3-30kg | 30kg(294.2N) | ±0.0093%R.C. |
※ケーブル込みの質量です。

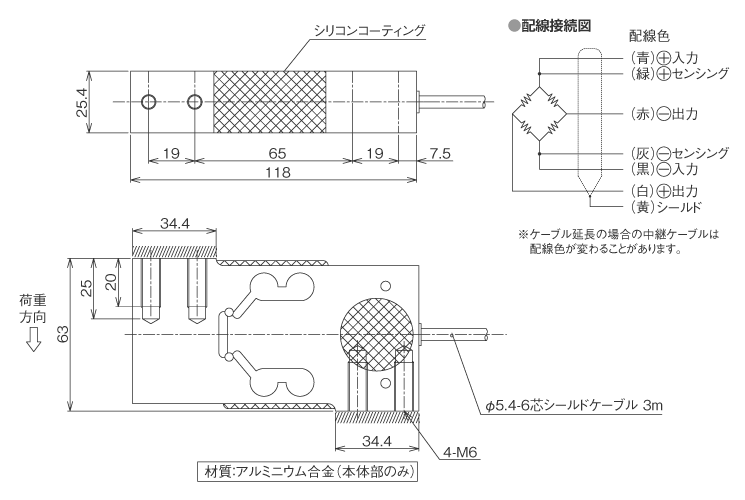

外形寸法（単位：mm）
