VESIM□□A
フラッシュタイプ中高圧用小型アンプ内蔵圧力センサ
量程：1MPa～50MPa
1：接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒体の測定に最適
2：高い耐環境性
［幅広い温度補償範囲/保護構造IPx7/耐振性196m/s²(50～1000Hz)］
3：小型化・低価格を実現（一部受注生産品）
| 測定媒体 | 水・油・ガス等SUS304を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 定格容量1～50MPa |
| 出力種類 | 4～20mA(2線式) |
详细信息
仕様
| 非直線性 | ±0.5%R.C.以下 |
|---|---|
| ヒステリシス | ±0.5%R.C.以下 |
| 総合精度 | ±3.0%R.C.以下(－20～100℃) |
| 温度補償範囲(測定媒体温度) | -20～100℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -40～100℃(結露、氷結不可) |
| 応答性 | 5msec.以下 |
| 許容負荷抵抗 | 11.5V:150Ω MAX./24V:500Ω MAX |
| 許容過負荷 | 150%R.C. |
| 絶縁抵抗 | 10MΩ以上(DC50V) |
| 接液部材質 | 1～5MPa：SUS304+ジルコニア+SUS316L 10～50MPa：SUS304+ジルコニア |
| 接続ネジ | G3/8 |
| 締め付けトルク | 68.6N・m以下 |
| 耐振性 | 196m/s²(50～1000Hz) |
| 耐水性 | IP×7相当 |
| 電源［消費電流］ | DC12V，DC24V(10～26.5V) |
| ケーブル | φ6mm 2芯シールド(耐油)ケーブル2m |
| 質量 | 約150g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 P-14 1種A 1個 |
※ 総合精度とは(非直線性＋ヒステリシス＋温度特性)を表します。
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | フラッシュタイプ中高圧用小型アンプ内蔵圧力センサ ※接続ネジ：G3/8 | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| ○ | I | 4～20mA (2線式) | 200kHz | DC24V:500Ω以下 /DC11.5V:150Ω以下 | - | |
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| M01A | 1MPa | (0～1)MPa | ||||
| M03A | 3MPa | (0～3)MPa | ||||
| M05A | 5MPa | (0～5)MPa | ||||
| M10A | 10MPa | (0～10)MPa | ||||
| M20A | 20MPa | (0～20)MPa | ||||
| M35A | 35MPa | (0～35)MPa | ||||
| M50A | 50MPa | (0～50)MPa | ||||
| 4.ケーブル長さ | 2m | 2m 標準 | ||||
| 5m | 5m オプション | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||||

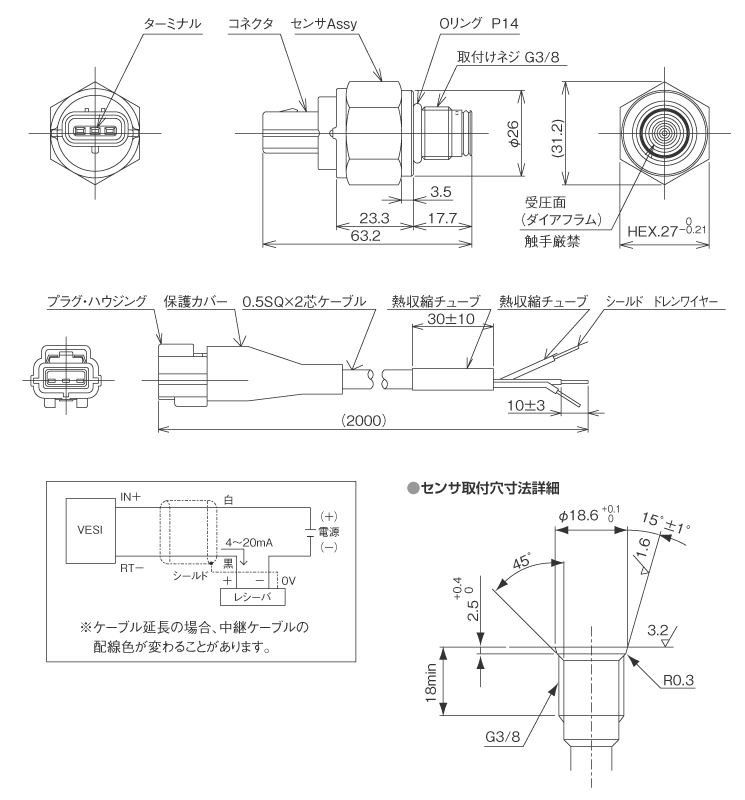

外形寸法（単位：mm）
※配線接続はこちらをご参照ください
