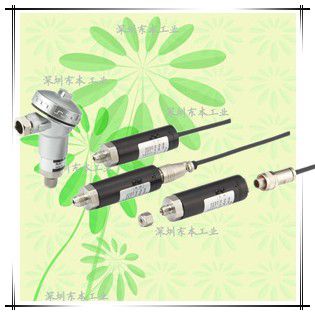

HS1/HV1变送器
此型号除了50kpa及以下的量程正常提供外，50KPA以上的都停产了，
正压和绝对压用AS1/AV1压力变送器代替
负压和连成压用NS1/NV1压力变送器代替
半导体产业用放大器内置压力变送器
目前提供量程：50kPa
50kPa abs
1：高い耐リーク性能を有した「VCR相当品／スウェージロック相当品」を採用
2：ダイアフラム材質にハステロイC-22相当を採用することで高い耐腐食性を実現
3：大気圧基準と絶対圧基準をご用意
| 測定媒体 | 水・油・ガスなどハステロイC-22相当・SUS316Lを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧・負圧および絶対圧の測定が可能 |
| 測定範囲 | 定格容量50kPa(校正レンジ10～50kPa)範囲でご指定可能です 校正レンジは、定格容量の20%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA(2線式、4線式),1～5V,0～5V,0～10Vからご指定ください |
详细信息
仕様
| 非直線性 | ±0.2%R.C. |
|---|---|
| ヒステリシス | ±0.1%R.C. |
| 温度補償範囲(測定媒体温度) | 0～70℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -20～80℃(結露、氷結不可) |
| 零点の温度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 出力の温度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 許容過負荷 | 300%R.C.(ゲージ圧:負圧側100%R.C.) |
| 限界過負荷 | 400%R.C.(ゲージ圧:負圧側100%R.C.) |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 受圧接続部材質 | SUS316L(ダイアフラム部：ハステロイC-22相当) |
| 接続ネジ | スウェージロックチューブ継手1/4相当品 VCR1/4オネジ相当品選択可 |
| 封入液 | シリコンオイル |
| ケーブル | 4芯または2芯シールド(耐油)ケーブル 2m標準 φ6mm 防水コネクタ・ケーブル直出しタイプのゲージ圧仕様はチューブ入りケーブル使用 |
| 質量 | 約150g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | HS1 | スウェージロックチューブ継手1/4相当品 | ||||
| HV1 | VCR1/4オネジ相当品 | |||||
| 2.アナログ出力 ※防水端子箱型は A6のみの選択と なります | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 200Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA(4線式) | DC24V:500Ω以下/ DC12V:250Ω以下 | 約40mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA(2線式) | DC24V:500Ω以下/ DC12V:150Ω以下 | - | |||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右記参照 枠内の レンジを そのまま記入 | 50kPa | 50kPa (0～50)kPa | ±10kPa (-10～10)kPa | 50kPa(abs) (0～50)kPa abs | ||
| 100kPa | 100kPa (0～100)kPa | ±50kPa (-50～50)kPa | 100kPa(abs) (0～100)kPa abs | |||
| 200kPa | 200kPa (0～200)kPa | ±100kPa (-100～100)kPa | 200kPa(abs) (0～200)kPa abs | |||
| 500kPa | 500kPa (0～500)kPa | -100～500kPa (-100～500)kPa | 500kPa(abs) (0～500)kPa abs | |||
| 100～500kPaは生産終了いたしました 代替機種：【AS1/AV1】【NS1/NV1】 | ||||||
| 4.ケーブル接続形状 | N | 標準コネクタ IP40相当 | ||||
| W | 防水コネクタ IP56相当 | |||||
| S | ケーブル直出し IP54相当 | |||||
| T | 防水端子箱型 IP55相当 ※出力A6のみ適用・ケーブルは付属しません | |||||
| 5.電源 | 4 | DC24V | ||||
| 5 | DC12V ※A5出力時は選択不可 | |||||
| 6.ケーブル長さ | 2m | 2m 標準 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください | |||||

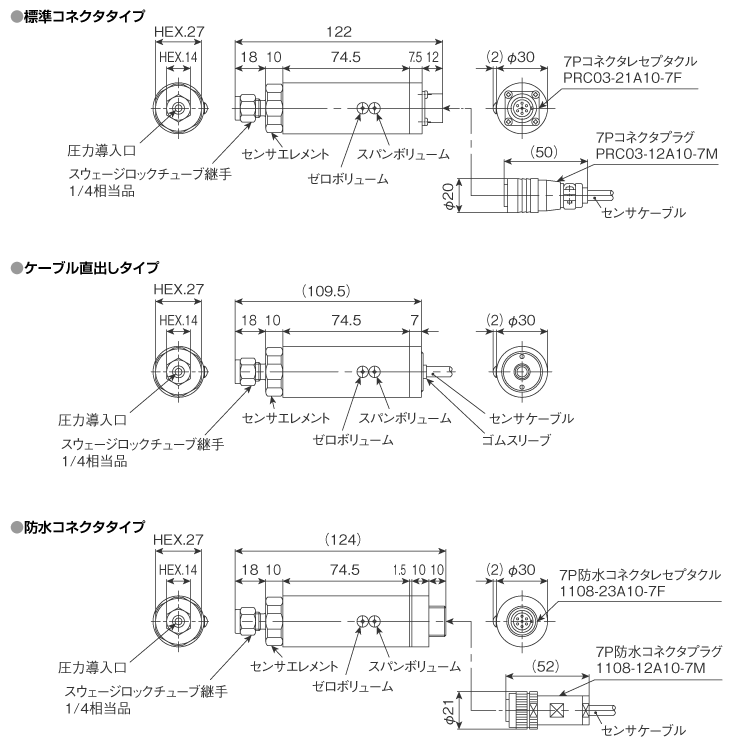

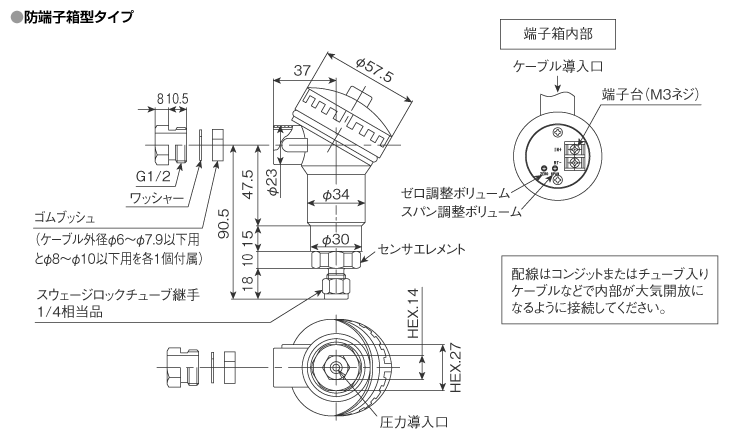

HS1 外形寸法（単位：mm）
※配線接続はこちらをご参照ください

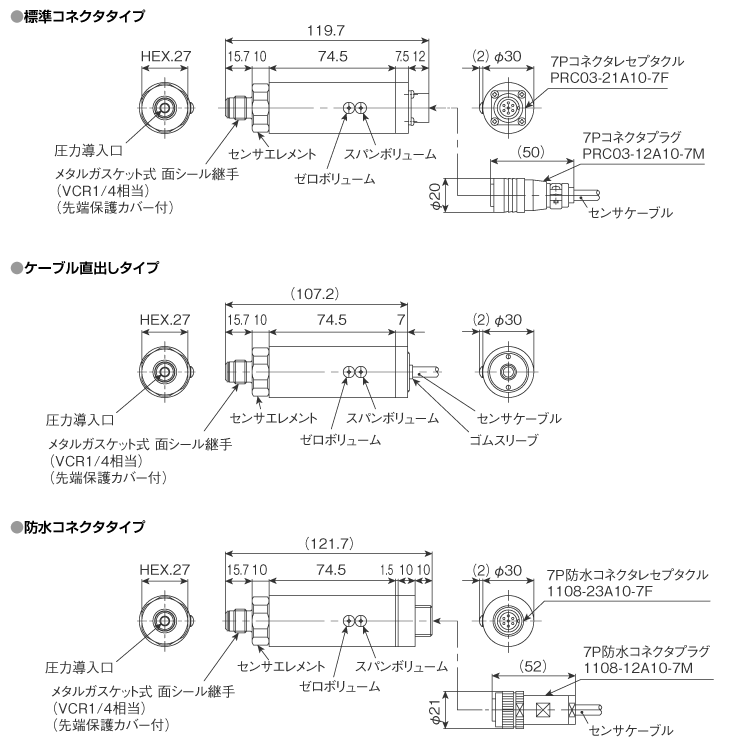

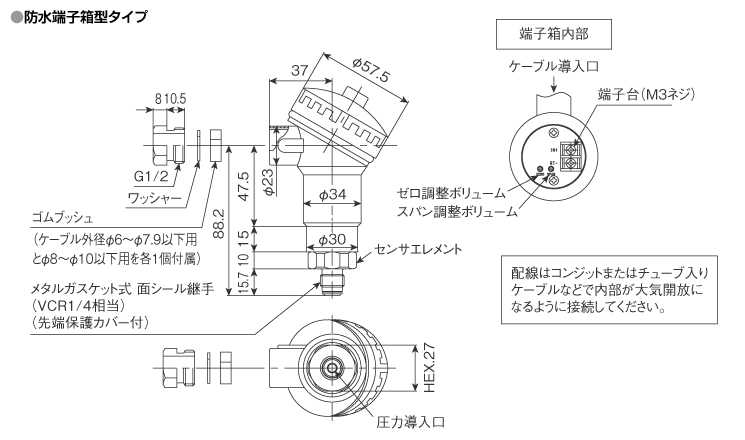

HV1 外形寸法（単位：mm）
※配線接続はこちらをご参照ください
