VZ7AC3
高容量ビーム型ロードセル（定格5TON・10TON）
低い全高のコンパクト設計
ステンレス製
保護等級IP67
详细信息
仕様
| 定格出力 | 2mV/V±0.05% |
|---|---|
| 非直線性 | ±0.0333%R.C. |
| ヒステリシス | ±0.0170%R.C. |
| 零バランス | ±10%R.O. |
| 零点の温度影響 | ±0.0140%R.C./10℃ |
| 出力の温度影響 | ±0.0117%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -30～70℃(結露、氷結不可) |
| 入力抵抗 | 350Ω以上 |
| 出力抵抗 | 350±0.012Ω |
| 推奨印加電圧 | 0.5～12V |
| 最大印加電圧 | 18V |
| 絶縁抵抗 | 2GΩ以上 |
| 保護構造 | IP67(注1) |
| ケーブル | φ5.4-6芯シールドケーブル 6m |
クリープ30分:0.0166%R.C.
偏心誤差:±0.0233%R.C.
(注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | L+0.2 | MMH11 | J | B |
|---|---|---|---|---|---|---|---|
| VZ7AC3-5t | 49.03N | 0.45mm | 41.3 | 25.5 | 22.5 | 70 | |
| VZ7AC3-10t | 98.07N | 0.70mm | 51 | 27 | 27 | 82.6 |
| 型式 | H | N | A | D | F | G | E | C | K1 | K2 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VZ7AC3-5t | 22.2 | 15.9 | 235 | 118 | 123.7 | 66.5 | 20.6 | 47.6 | 16 | 46 | 約5kg |
| VZ7AC3-10t | 19.1 | 20.7 | 279.4 | 140 | 139.7 | 82.6 | 25.4 | 60.3 | 21 | 51 | 約8kg |
型式の選択
| 選択 | エラストマーベアリング型式 | 定格容量 | B | L | P | R | T | X | Y | Z | a | e |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VZ17/5T/ZEL-5t | 49.03N | 93 | 210.8 | 70 | 125 | 11 | 150 | 100 | 10 | 147+1.2-2.0 | 47.6 | |
| VHLCB/10T/ZEL-10t | 98.07N | 114.1 | 247.7 | 90 | 175 | 13 | 200 | 100 | 12 | 176+1.8-2.0 | 60.3 |

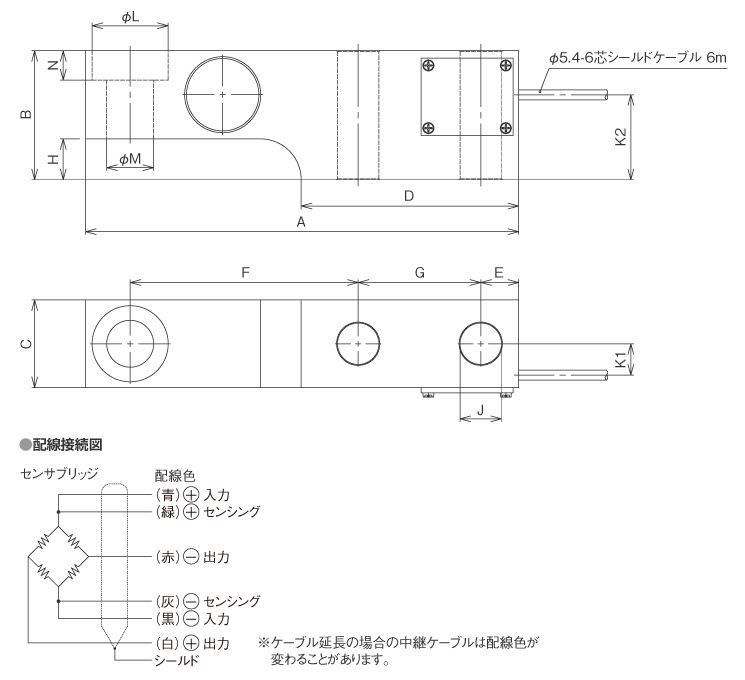

外形寸法（単位：mm）
