VPRHS(VS)-U
DIN48×96尺寸角形数字式面板显示器
*设定输出可选择继电器输出或光电耦合器输出
*备有DIN尺寸的横型（3½位）纵型（3位）两种
*可从四种模拟输出中选择
*内置电源变压器
| 入力信号 | 4～20mA(2線式、4線式), 1～5V, 0～5V, 0～10Vからご指定ください。 |
|---|---|
| 变送器规格 | 请从压力变送器产品一览表中的模拟输出类型中选择。 |
| 用途 | 低圧・絶対圧・中高圧100MPaまで測定できる圧力センサの各シリーズをご用意 |
详细信息
仕様
| 表示 | ±1999 3½桁(横型)、999 3桁(縦型) 赤色LED(文字高約15mm) |
|---|---|
| 表示変換速度 | 4回/秒(標準)1～10回/秒まで指定可能(オプション仕様欄を参照) |
| 確度 | ±0.05%F.S.±1digit |
| 使用温度範囲 | 温度-10～55℃（氷結不可） |
| 使用湿度範囲 | 湿度0～90%RH（結露不可） |
| 外形寸法 | 縦型：48(W)×96(H)×127（D：突起部含まず） 横型：96(W)×48(H)×127（D：突起部含まず） |
| 質量 | 約400g（仕様により異なります） |
| 付属品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPR | DIN48×96サイズ角型デジタルパネルメータ | ||
| 2.横型/縦型選択 | HS | 横型パネルマウント | |||
| VS | 縦型パネルマウント | ||||
| 3.アナログ出力 ※アナログ出力0～10V仕様を ご希望の場合はご相談ください | - | - | 出力種類 | 応答時間 | 許容負荷抵抗 |
| 無記入 | なし | - | - | ||
| A1 | 1mV/digit | 約10msec. （63%応答） | 10kΩ以上 （出力インピーダンス100Ω） | ||
| A2 | 1～5V | ||||
| A3 | 4～20mA | 250kΩ以下 | |||
| A4 | 0～5V | 10kΩ以上 （出力インピーダンス100Ω） | |||
| 4.設定出力数 | - | - | 出力種類 | 応答時間 | 許容負荷 |
| 0S | なし | - | - | ||
| 1S | 1設定/リレー出力 | 約60msec. (63%応答) | AC250V 4A | ||
| 1SO | 1設定/フォトモスリレー出力 | 約50msec. (63%応答) | AC/DC250V 0.1A | ||
| 2S | 2設定/リレー出力 | 約60msec. (63%応答) | AC250V 4A | ||
| 2SO | 2設定/フォトモスリレー出力 | 約50msec. (63%応答) | AC/DC250V 0.1A | ||
| 5.出力種類 | H | Hi/Low指定HまたはLで記入 設定1:( ) 設定2:( ) | |||
| L | |||||
| 6.表示レンジ | VPRHS:最大±1999の範囲でご指定ください | ||||
| VPRVS:最大±999の範囲でご指定ください | |||||
| 7.入力信号 | A2 | 1～5V | |||
| A3 | 4～20mA(4線式) ※電源4時のみ選択可 | ||||
| A4 | 0～5V | ||||
| A5 | 0～10V | ||||
| A6 | 4～20mA(2線式) | ||||
| 8.ピークホールド (オプション指定) | 無記入 | ピークホールドなし | |||
| P | ピークホールド ※比較設定出力0S時は選択できません | ||||
| 9.電源[消費電力] | 1 | AC100V[2VA] | 当社アンプ内蔵センサへの電源供給について | ||
| 11 | AC110V[2VA] | 組み合わせるアンプ内蔵センサ用の電源は本器からDC12Vが供給されますので当社アンプ内蔵センサの電源型式は5をご指定ください | |||
| 2 | AC200V[2VA] | ||||
| 22 | AC220V[2VA] | ||||
| 4 | DC24V[100mA] | ||||
| 10.オートゼロ (オプション指定) | 無記入 | オートゼロなし | |||
| Z | オートゼロ ※比較設定出力0S時は選択できません | ||||
| 11.表示変換速度 (オプション指定) | 表示変換速度 標準4回/秒 オプション( 回/秒) ※回数指定は1～10回/秒の中でご指定ください | ||||

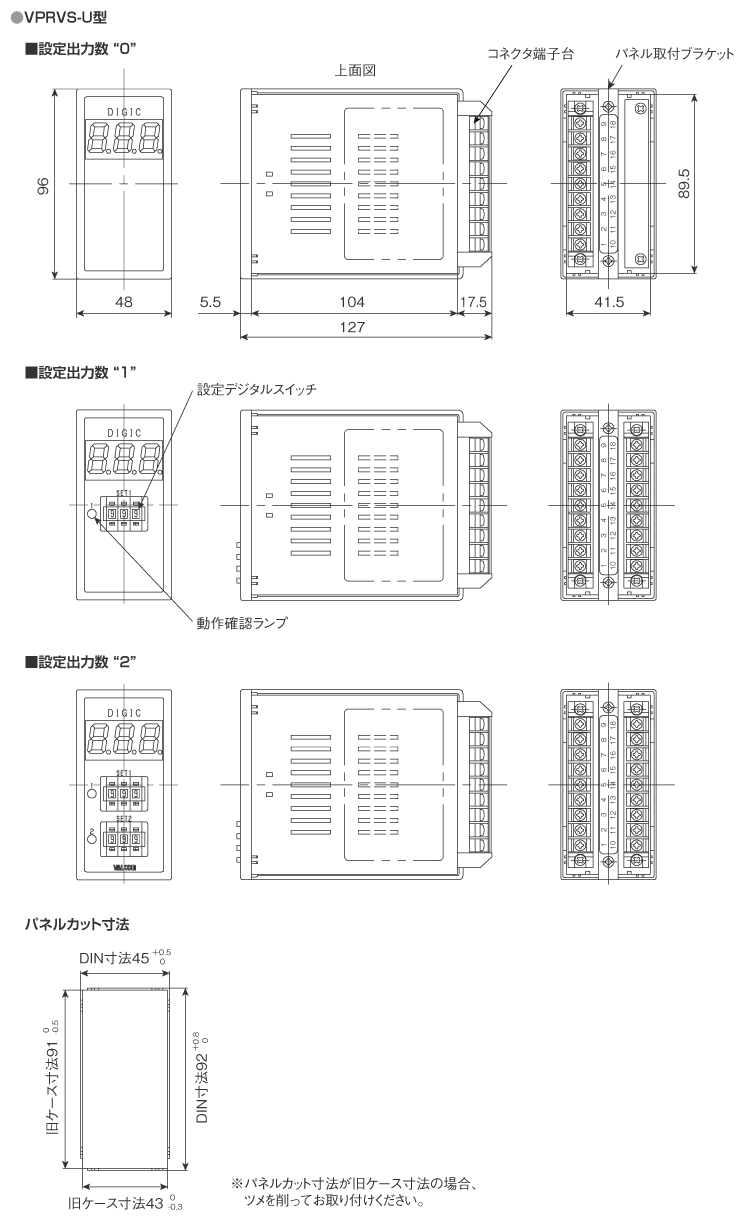

外形寸法（単位：mm）

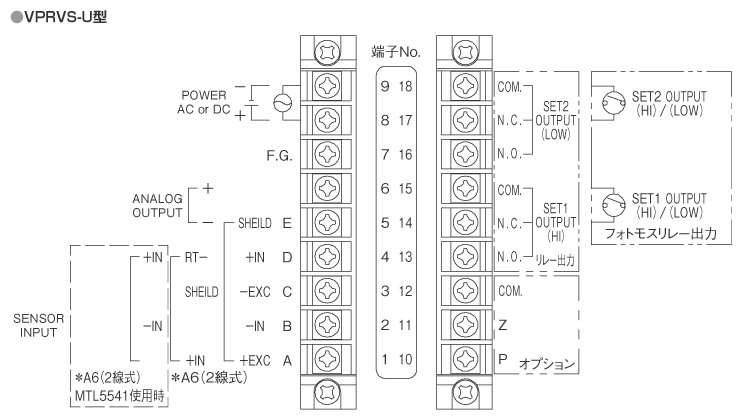

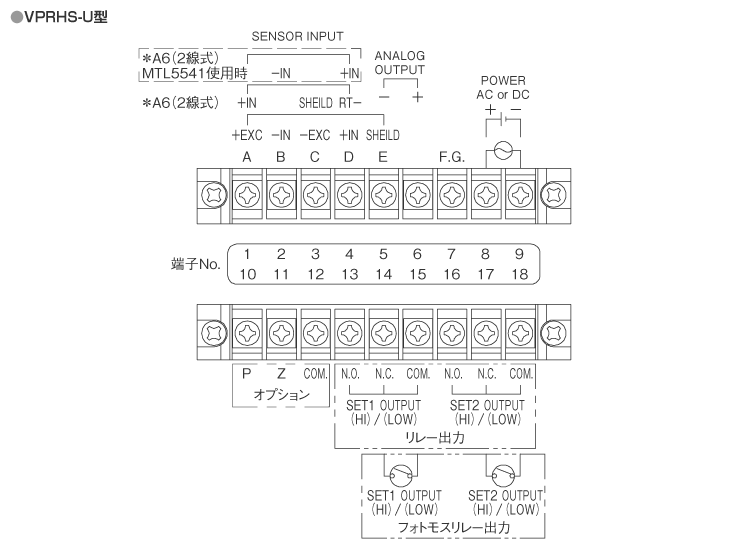

端子接続図
