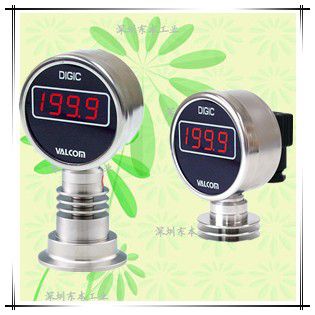

サニタリ型2線伝送式デジタル圧力計

量程：50kPa～3MPa

大型高輝度LED表示を可能にした2線伝送式デジタル圧力計
耐環境性を考慮したステンレス構造
強度の高い受圧面
封入液を使用しない安心・安全構造

測定媒体	各種酒類・乳飲料・調味料・純水・薬液等（センサ材質により異なります）
測定種類	正圧・連成圧・負圧での測定が可能
測定範囲	定格容量50kPa～3MPa（校正レンジ25kPa～3MPa）範囲でご指定可能です校正レンジは、定格容量の50%以上の出力レンジをご指定ください
出力種類	4～20mA（2線式）

详细信息

仕様1（センサ部）

受圧接液部形状・サイズ	ISOへルール・バリベント・ISO袋ナット・ネジマウント・その他特注
定格容量	定格容量は50kPa〜3MPa（15Aヘルール：1MPa）
材質	SUS316L、ハステロイC-276相当、SUS329J4L
接液部表面仕上げ	受圧接液部材質による
許容過負荷	400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.）
破壊耐圧	1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.）

仕様2（アンプ部+センサ部）

精度(※1) (非直線性、ヒステリシス、繰り返し性を含む)	±0.3%R.C.±1digit (定格300・500・1000kPa・3MPa) ±0.35%±R.C.±1digit (定格50・100・200kPa) ※負圧側は±1%R.C.以下 15Aヘルール：±1％R.C.±1digit.
温度補償範囲(接液部)	高温-5～150℃
許容温度範囲(接液部)	高温-5～150℃
零点の温度影響	±0.5%R.C.／10℃（定格300・500・1000kPa・3MPa） ±0.7%R.C.／10℃（定格50・100・200kPa） 15Aヘルール：±0.7％R.C.／10℃
出力の温度影響	±0.5%R.C.／10℃（定格300・500・1000kPa・3MPa） ±0.7%R.C.／10℃（定格50・100・200kPa） 15Aヘルール：±0.7％R.C.／10℃
周囲温湿度範囲	温度0～50℃（氷結不可）、湿度0～90%RH（結露不可）
材質	SUS304（ケース）、SUS304（放熱フィン）
保護構造	IP65相当
質量	約700g
付属品	取扱説明書1部（和文または英文をご指定ください）試験成績書1部六角ナット1個（袋ナット型のみ）

（※1）ヘルール形状はクランプ締付後ゼロ調整を実施。

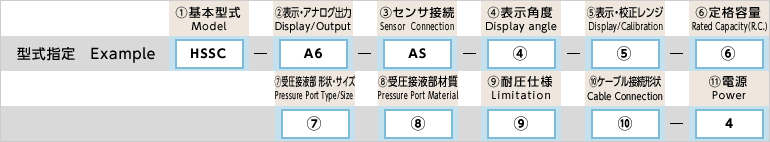

型式の選択

型式選択	チェック	型式	仕様
1.基本型式	○	HSSC	高温タイプ：接液部温度範囲　-5～150℃　ステンレスケース
2.表示・アナログ出力	○	A6	1999　3 ½桁　赤色LED　文字高：約14.2mm 表示変換周期約2.5回/秒固定 4～20mA（2線式）応答性500Hz　許容負荷抵抗400Ω以下
3.センサ接続	○	AS	センサ下付直結（ツバなしケース）
4.表示角度		無し	表示角度　正面上向き
		(3)	表示角度　正面右向き
		(6)	表示角度　正面下向き
		(9)	表示角度　正面左向き
5.表示・校正レンジ	-	-	校正レンジの指定例
		正圧	定格容量 1000kPa時1.000MPa (0～1.000)MPa	表示・校正レンジの、数値と単位をご記入ください
		負圧	定格容量 200kPa時-100.0kPa (0～-100)kPa	負圧の場合は校正レンジ数値を (　)で括ってご記入ください（※2）
		連成圧	定格容量 300kPa時-100～300kPa (-100～300)kPa	出力の校正レンジの、数値と単位を (　)で括ってご記入ください（※2）（※3）
6.定格容量		005	50kPa
		010	100kPa
		020	200kPa（※3）
		021	200kPa（※3）（連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください）
		030	300kPa（※3）
		031	300kPa（※3）（連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください）
		050	500kPa
		100	1000kPa
		300	3MPa【表示・校正レンジ： 3.00MPa からご指定ください】（受注生産品）
7.受圧接液部形状・サイズ		F0（※4）	15Aヘルール ⑥定格容量 100 のみ選択可 ⑧受圧接液部材質 J4L のみ選択可	正圧のみ
		F1	ヘルール 1.5S
		F2	ヘルール 2S
		F3	ヘルール 2.5S【受注生産品】
		F4	ヘルール 3S【受注生産品】
		F6	ヘルール 4S【受注生産品】
		V50A	バリベント DN50【受注生産品】
		V65A	バリベント DN65【受注生産品】
		V80A	バリベント DN80【受注生産品】
		V100A	バリベント DN100【受注生産品】
		R1	袋ナット 1.5S【受注生産品】六角ナット付属
		R2	袋ナット 2S【受注生産品】六角ナット付属
		G1	特殊フランジ溝有：テーラー型（受注生産品）
		G2	特殊フランジ溝無：テーラー型（受注生産品）
		M0	ネジマウント型単体　専用Oリング1本付属
		M1	JIS20K50Aフランジ付　専用Oリング1本付属
		M2	JIS20K80Aフランジ付　専用Oリング1本付属
8.受圧接液部材質		無記入	SUS316L 電解複合研磨(Rz0.7μm・Ra0.2μm) ⑥定格容量すべてに対応 ⑦受圧接液部形状・サイズすべてに対応
		HS1	ハステロイC-276相当電解複合研磨(Rz0.7μm・Ra0.2μm) ⑥定格容量内 030・050・100・300から選択可 ⑦受圧接液部形状・サイズ内 F1・F2・F3・M0から選択可
		J4L（※5）	SUS329J4L バフ研磨(#400) ⑥定格容量内 030・050・100・300から選択可 ⑦受圧接液部形状・サイズ内F0・ F1・F2・F3・M0から選択可
9.耐圧仕様		H	400%R.C.（3MPa・15Aヘルールは選択不可）
9.耐圧仕様		無記入	150%R.C.（3MPa・15Aヘルールのみ）
10.ケーブル接続形状		D	DINコネクタ
10.ケーブル接続形状		無記入	ケーブル直出し 2m
11.電源	○	4	DC24V（±10%）

（※2）校正レンジは定格容量が基本ですが、それ以外のご要求については、「使用センサ定格の50%以上であれば製作可能」です。
表示レンジ範囲は、4mA側:-200～200digit、20mA側100～1999digitの範囲内でご指定ください。
（※3）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。負圧の場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
校正に関しては、ご発注時に上記型式選択⑥「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。
（※4）15Aヘルールの仕様もご確認ください。
（※5）15Aヘルール時：電解複合研磨（Rz0.7μm・Ra0.2μm）

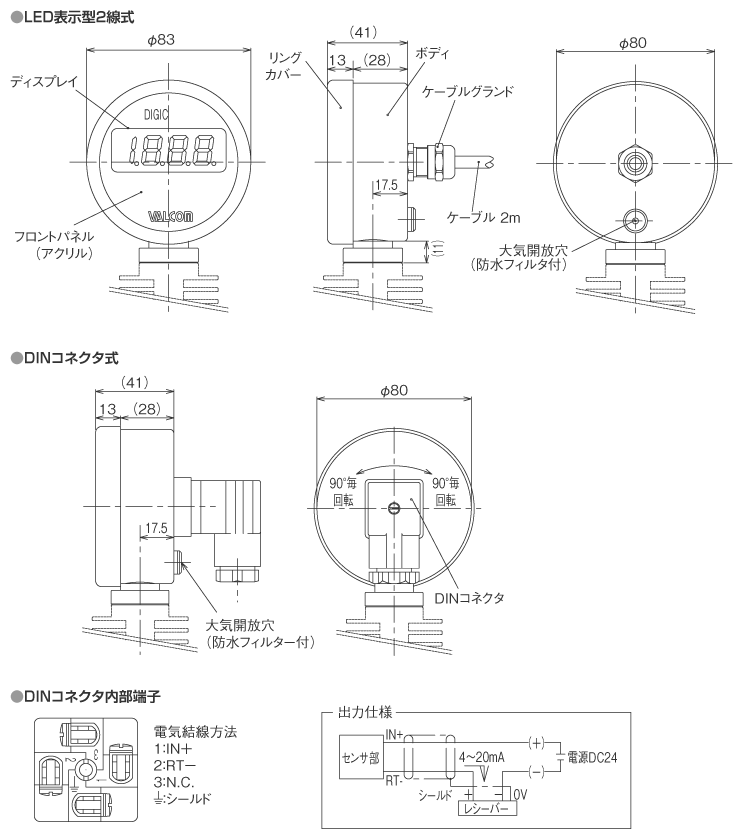

外形寸法（単位：mm）

※受圧接液部形状・サイズはこちらをご参照ください

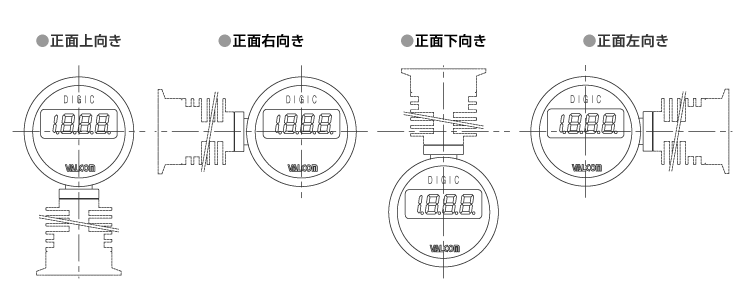

表示角度
