VPXM
冲压、压入、铆接专用角型数字（压力或负荷）显示放大器VPXM series
プレス作業においてその作業結果の良、不良判定を行う小型、高性能なデジタル表示付きアンプ
専用の測定タイミングチャートを持ちプレス・圧入・カシメなどに特化
オプションが豊富にありOEMにも対応可能
| 組み合わせ可能センサ | 圧力センサおよびロードセルの全機種と組み合わせが可能 |
|---|---|
| センサ仕様 | 圧力センサ、ロードセルのページをご参照ください |
| アンプとセンサの校正 | VPXMアンプと圧力センサまたはロードセルとは一対校正されています アンプとセンサは同一シリアルNo.で管理されています |
详细信息
■2S型
最も一般的で、測定期間終了後にその間の最大値で判定出力するタイプです。■2SA1型
サイクルタイムが早く、測定終了と同時に判定出力を出すタイプです。■2SA2型
測定期間(時間)が長く、しかも測定期間中にリアルタイプな判定出力を出すタイプです。
仕様
| 表示 | 1999 3 1/2桁 高輝度赤色LED(文字高約15mm) |
|---|---|
| 表示変換速度 | 10回/秒(標準) |
| 精度 | ±0.05%F.S.±1digit |
| 使用温度範囲 | 0～55℃(氷結不可) |
| 使用湿度範囲 | 0～90%RH(結露不可) |
| 外形寸法 | 96(W)×96(H)×139(D:突起部含まず) 96(W)×96(H)×210(D:突起部含まず)(ロングケース) |
| 質量 | 約750g(仕様により異なります) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部(※1) |
※1 付属品はこちらをご参照ください。

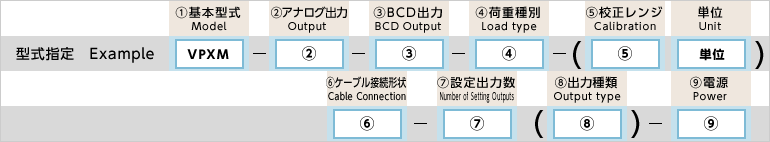

型式の選択
圧力センサまたはロードセルの選択
圧力センサの仕様・型式はこちら、ロードセルの仕様・型式はこちらをご参照いただき、型式をご指定ください。
[例] VPXM-A2B20-PS-1.999kN-2SA1(HH)-1/VLC-2KNE344 (ケーブル5m)
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPXM | プレス・圧入・カシメ専用角型デジタル(圧力または荷重)表示付きアンプ | |||
| 2.アナログ出力 ※アナログ出力と BCD出力は併用可能 | - | - | 出力種類 | 応答周波数 | 消費電流 | |
| 無記入 | なし | - | - | |||
| D | 表示のみ | |||||
| A1 | 1mV/digit (±1999mV max.) | 1.2kHz | この値はセンサブリッジ抵抗350Ωでのステップ応答0～100%立ち上がり時間(T)の測定値から応答周波数=1/2T(Hz)として算出した値です。使用するセンサにより応答周波数が決定されますので応答性を重要視される場合はご相談ください。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 333Hz | 250kΩ以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD出力 ※アナログ出力と BCD出力は併用可能 | - | - | 出力種類 | 応答周波数 | 許容負荷 | |
| 無記入 | なし | - | - | |||
| B1 | BCD TTL正 | 10回/秒(標準) | ±3mA | |||
| B2 | BCD TTL負 | |||||
| B1O | BCDオープンコレクタ (信号時出力Tr OFF) | 35V 25mA | ||||
| B2O | BCDオープンコレクタ (信号時出力Tr ON) | |||||
| 4.荷重種別 | 無記入 | 圧力センサと組み合わせの場合型式指定は必要ありません | ||||
| PS | ロードセルと組み合わせ時のみ指定 | 圧縮 | ||||
| PL | 引張 | |||||
| PSL | 引張圧縮 ※引張圧縮でご使用の場合には表示レンジに±記号をご記入ください | |||||
| 5.校正レンジ | 校正レンジ指定例 | 圧力の場合: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa | ||||
| 荷重の場合: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN | ||||||
| 6.ケーブル接続形状 | 無記入 | 組み合わせる圧力センサ側のコネクタ形状をご記入ください | 標準コネクタ | |||
| W | 防水コネクタ | |||||
| S | ケーブル直出し | |||||
| 7.設定出力数 | - | - | 出力種類 | 応答時間 | 許容負荷 | |
| 2S | 2設定/標準型/リレー出力 | 150msec.以下 | AC250V 4A | |||
| 2SO | 2設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 2SA1 | 2設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 2SAO1 | 2設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 2SA2 | 2設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 2SAO2 | 2設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 8.出力種類 | HまたはL | 1設定出力時HまたはLのいずれかをご選択ください | H=上限 L=下限 | |||
| 2設定出力時HHまたはHLまたはLLのいずれかをご選択ください | ||||||
| 9.電源[消費電力] | 1 | AC100V［5VA］ | AC電源ご指定時は専用トランスユニット「TUS」が付属されます。トランスユニットの仕様はこちらをご参照ください。 | |||
| 11 | AC110V［5VA］ | |||||
| 2 | AC200V［5VA］ | |||||
| 22 | AC220V［5VA］ | |||||
| 3 | DC±12V［200mA］ | |||||
| 4 | DC24V［100mA］ | |||||
| 5 | DC12V［200mA］※出力A5時は選択不可 | |||||
【ご注意ください】
●オープンコレクタ出力仕様で誘導負荷(リレー等)を使用の場合はサージ吸収用ダイオードを接続してください。

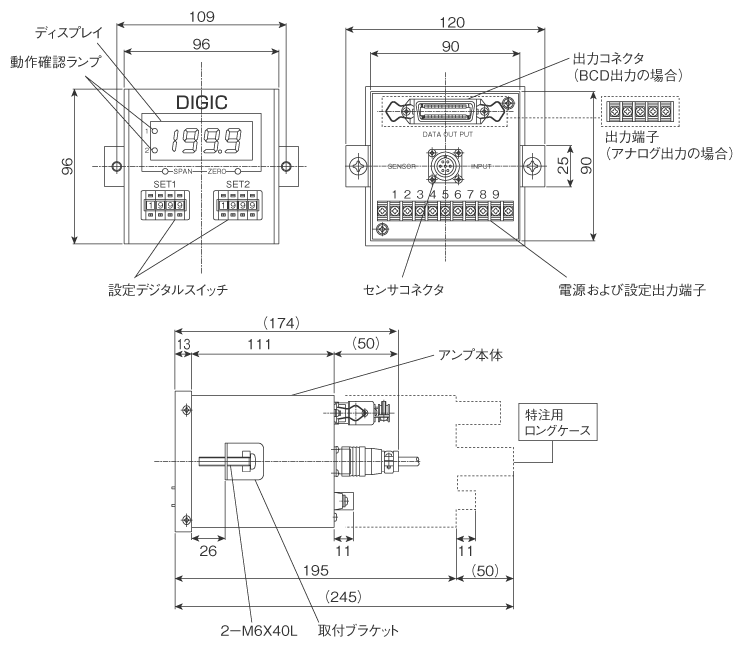

外形寸法（単位：mm）

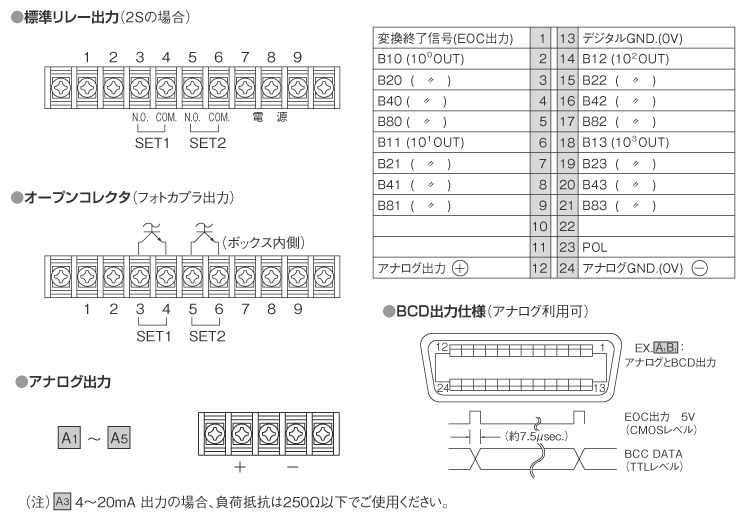

出力仕様

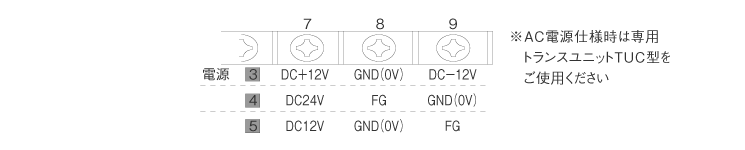

電源仕様
測定タイミングチャート
