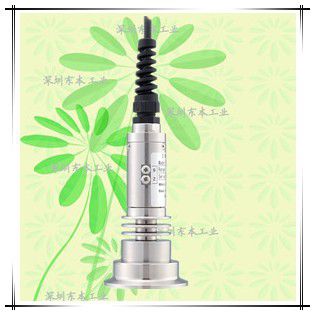

サニタリ型アンプ内蔵圧力センサ

量程：50kPa～3MPa

強度の高い受圧面
封入液を使用しない安全・安心構造
受圧部表面は電解複合研磨仕上げ
豊富なアナログ出力種類をご用意
[4～20mA（2線式・4線式）、1～5V、0～5V、0～10V]

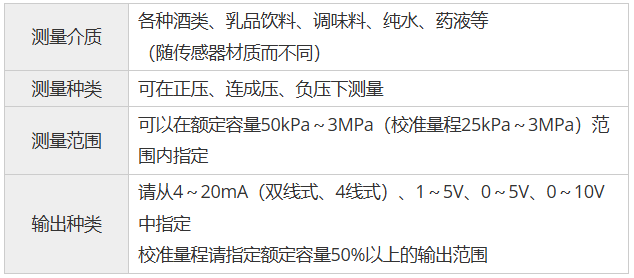

測定媒体	各種酒類・乳飲料・調味料・純水・薬液等（センサ材質により異なります）
測定種類	正圧・連成圧・負圧での測定が可能
測定範囲	定格容量50kPa～3MPa（校正レンジ25kPa～3MPa）範囲でご指定可能です
出力種類	4～20mA（2線式・4線式）、1～5V、0～5V、0～10Vからご指定ください校正レンジは、定格容量の50%以上の出力レンジをご指定ください

详细信息

仕様1（センサ部）

受圧接液部形状・サイズ	ISOへルール・バリベント・ISO袋ナット・ネジマウント・その他特注
定格容量	定格容量は50kPa～3MPa（15Aヘルール：1MPa）
受圧接液部材質	センサ部：SUS316L、ハステロイC-276相当、SUS329J4L
接液部表面仕上げ	受圧接液部材質による
許容過負荷	400%R.C.（15Aヘルール、定格容量3MPa：150%R.C.）
破壊耐圧	1000%R.C.（15Aヘルール、定格容量3MPa：300%R.C.）

仕様2（アンプ部+センサ部）

出力	電流	2線式	4～20mA（2線式）
	電流	許容負荷抵抗	DC24V：500Ω以下、DC12V：150Ω以下
	電流	4線式	4～20mA（4線式）
		許容負荷抵抗	DC24V：500Ω以下、DC12V：250Ω以下
		消費電流	約35mA
	電圧	電圧	1～5V、0～5V、0～10V対応可
		許容負荷抵抗	5kΩ以上
		消費電流	約23mA
常温精度(※1)			±0.3%R.C.（定格300・500・1000kPa・3MPa） ±0.35%R.C.（定格50・100・200kPa） 15Aヘルール：±1％R.C.
温度補償範囲(接液部)			-5～150℃
許容温度範囲(接液部)			-5～150℃
零点の温度影響			±0.35%R.C./10℃（定格300・500・1000kPa・3MPa） ±0.5%R.C./℃（定格50・100・200kPa） 15Aヘルール：±0.7％R.C.／10℃
出力の温度影響			±0.35%R.C./10℃（定格300・500・1000kPa・3MPa） ±0.5%R.C./10℃（定格50・100・200kPa） 15Aヘルール：±0.7％R.C.／10℃
周囲温湿度範囲			温度0～70℃（氷結不可）、湿度0～90%RH（結露不可）
材質			SUS304（ケース）、SUS304（放熱フィン）
保護構造			IP66相当
質量			約600g（センサ部含む／ISOへルール2Sの場合）
付属品			取扱説明書1部、試験成績書1部

（※1）非直線性、ヒステリシス、繰り返し含む。ただし、ヘルール形状はクランプ締付後にゼロ調整を実施。

型式の選択

型式選択	チェック	型式	仕様
1.基本型式	○	VHS	高温タイプ：接液部温度範囲 -5～150℃
2.アナログ出力	-	-	出力種類	応答周波数	許容負荷抵抗	消費電流
		A2	1～5V	500Hz	5kΩ以上	約23mA
		A3	4～20mA （4線式）		DC24V:500Ω以下/ DC12V:250Ω以下	約35mA
		A4	0～5V		5kΩ以上	約23mA
		A5	0～10V		5kΩ以上	約23mA
		A6	4～20mA （2線式）	1kHz	DC24V:500Ω以下/ DC12V:150Ω以下	-
3.校正レンジ		正圧・負圧	出力の校正レンジの、数値と単位を( )で括ってご記入ください負圧の場合は校正レンジ数値を( )で括ってご記入ください（※2）
3.校正レンジ		連成圧	出力の校正レンジの、数値と単位を( )で括ってご記入ください（※2）
4.定格容量		005	50kPa 校正レンジ指定【50.0kPa】
		010	100kPa 校正レンジ指定【100.0kPa】
		020	200kPa 校正レンジ指定【200kPa】連成【(-100～200)kPa（※3）			連成圧は⑦耐圧仕の型式選択が[P]のみとなります。
		021	200kPa 校正レンジ指定【200kPa】連成【(-100～200)kPa（※3）（※4）（連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください）
		030	300kPa 校正レンジ指定【300kPa】連成【(-100～300)kPa（※3）
		031	300kPa 校正レンジ指定【300kPa】連成【(-100～300)kPa （※3）（※4）（連成圧校正時に、ご使用が「負圧重視」の時は、この型式をご指定ください）
		050	500kPa 校正レンジ指定【500kPa】
		100	1000kPa 校正レンジ指定【1000kPa】
		300	3MPa校正レンジ指定【3MPa】（受注生産品）（耐圧仕様150％R.C.ISO 袋ナット・ネジマウントのみ）
5.受圧接液部形状・サイズ		F0（※5）	15Aヘルール ④定格容量内 100 のみ選択可 ⑥受圧接液部材質 J4L のみ選択可			正圧のみ
		F1	ISO ヘルール 1.5S
		F2	ISO ヘルール 2S
		F3	ISO ヘルール 2.5S【受注生産品】
		F4	ISO ヘルール 3S【受注生産品】
		F6	ISO ヘルール 4S【受注生産品】
		V50A	バリベント DN50【受注生産品】
		V65A	バリベント DN65【受注生産品】
		V80A	バリベント DN80【受注生産品】
		V100A	バリベント DN100【受注生産品】
		R1	ISO 袋ナット 1.5S【受注生産品】六角ナット付(HEX61)
		R2	ISO 袋ナット 2S【受注生産品】六角ナット付属(HEX76)
		M0	ネジマウント型単体　専用Oリング1本付属（VHSのみ選択可）
		M1	JIS20K50Aフランジ付　専用Oリング1本付属
		M2	JIS20K80Aフランジ付　専用Oリング1本付属
6.受圧接液部材質		無記入	SUS316L 電解複合研磨(Rz0.7μm・Ra0.2μm) ④定格容量すべてに対応 ⑤受圧接液部形状・サイズ F0 以外すべてに対応
		HS1	ハステロイC-276相当電解複合研磨(Rz0.7μm・Ra0.2μm) ④定格容量内 030・050・100から選択可 ⑤受圧接液部形状・サイズ内 F1・F2・F3・M0から選択可			受注生産品】負圧・連成圧は対応不可
		J4L（※6）	SUS329J4L バフ研磨(#400) ④定格容量内 030・050・100から選択可 ⑤受圧接液部形状・サイズ内 F0・F1・F2・F3・M0から選択可			受注生産品】負圧・連成圧は対応不可
7.耐圧仕様		H	400%R.C.（3MPa・15Aヘルールは選択不可）
		P	400%R.C. 校正値が負圧・連成圧（負圧重視）の場合のみ選択（15Aヘルールは選択不可）（※2）
		無記入	150%R.C.（3MPa・15Aヘルールのみ）
8.ケーブル接続形状		S02	ケーブル直出し標準（センサケーブル 2m付属、先端バラ）
		S03	ケーブル直出し（センサケーブル 3m付属、先端バラ）
		S05	ケーブル直出し（センサケーブル 5m付属、先端バラ）
		S10	ケーブル直出し（センサケーブル 10m付属、先端バラ）
		S□□	ケーブル直出し　その他の長さ ※別途長さをご希望時は、弊社営業部までお問合わせください
9.電源		4	DC24V（±10%）
9.電源		5	DC12V（±10%）　※A5出力時は選択不可

（※2）校正レンジは定格容量が基本です。それ以外のご要求については「使用センサ定格の50%以上であれば製作可能」です。
（※3）連成時の校正は、正圧側でのみの校正と、負圧側は測定データの記載のみとしております。その場合の判定基準は±1%R.C.以内です。また、負圧側重視の場合は、指示により負圧側を校正し、正圧側は測定データのみ（±1%R.C.以内）も記載しております。
校正に関しては、ご発注時に上記型式選択④「020、030=正圧側重視」or「021、031=負圧側重視」をご指定ください。
（※4）負圧校正および連成圧（負圧重視）の場合、非直線性・ヒステリシスともに0.5%R.C.。
零点および出力の温度影響±0.7%R.C./10℃以下（定格200kPa）±0.5％R.C./10℃以下（定格300kPa）
（※5）15Aヘルールの仕様もご確認ください。
（※6）15Aヘルール時：電解複合研磨（Rz0.7μm・Ra0.2μm）

外形寸法（単位：mm）

※受圧接液部形状・サイズはこちらをご参照ください
