VDP4微差压
微差圧用アンプ内蔵圧力センサ
量程：2.5kPa～105kPa
1.25kPaからの差圧測定が可能(最大105kPa)
取付けやすいコンパクト形状
| 測定媒体 | エアー・チッソ・アルゴン等の不活性ガス(非腐食性気体)専用 |
|---|---|
| 測定種類 | 正圧・連成圧・負圧の測定が可能 |
| 測定範囲 | 定格容量2.5～105kPa(校正レンジ1.25～105kPa)範囲でご指定 可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定くだ さい |
| 出力種類 | 4～20mA (2線式) |
详细信息
仕様
| 非直線性 | ±0.5%R.C.(2.5kPa：±1%R.C.) |
|---|---|
| ヒステリシス | ±0.1%R.C.(2.5kPa：±0.2%R.C.) |
| 温度補償範囲(測定媒体温度) | 0～50℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -20～85℃(2.5kPa：-30～85℃)(結露、氷結不可) |
| 零点の温度影響 | ±1%R.C./0～50℃(2.5kPa：±3%R.C./0～50℃)(※1) |
| 出力の温度影響 | ±1%R.C./0～50℃(2.5kPa：±3%R.C./0～50℃)(※1) |
| 許容過負荷 | 200%R.C.(片耐圧) |
| 限界過負荷 | 300%R.C.(片耐圧) |
| 絶縁抵抗 | 50MΩ以上(DC50V) |
| 受圧接続部材質 | アルミ5052(受圧部：半導体) |
| 接続ネジ | Rc1/8メネジ |
| ライン圧 | 490kPa以下(2.5kPa：100kPa以下) |
| 電源 | 4DC24V(±10%), 5DC12V(±10%)選択可 |
| 質量 | 約420g(ケーブル含まず) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 |
（※1）25℃を基準として
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VDP4 | シリコンダイアフラム型微差圧用アンプ内蔵圧力センサ ※接続ネジ：Rc1/8(2ポート) | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| ○ | A6 | 4～20mA (2線式) | 1kHz | DC24V:500Ω以下 DC12V:150Ω以下 | - | |
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右図参照 枠内の レンジを そのまま記入 | 2.5kPa | 2.5kPa (0～2.5)kPa | ±1.25kPa (-1.25～1.25)kPa | 2kPa (0～2)kPa | ||
| 7kPa | 7kPa (0～7)kPa | ±5kPa (-5～5)kPa | 5kPa (0～5)kPa | |||
| 14kPa | 14kPa (0～14)kPa | ±10kPa (-10～10)kPa | 10kPa (0～10)kPa | |||
| 35kPa | 35kPa (0～35)kPa | ±17.5kPa (-17.5～17.5)kPa | 20kPa (0～20)kPa | |||
| 70kPa | 70kPa (0～70)kPa | ±35kPa (-35～35)kPa | 50kPa (0～50)kPa | |||
| 105kPa | 105kPa (0～105)kPa | ±100kPa (-100～100)kPa | 100kPa (0～100)kPa | |||
| 4.ケーブル接続形状 | ○ | T | 防水端子箱型 IP55相当 ※ケーブルは付属しません | |||
| 5.電源 | 4 | DC24Ｖ(±10%) | ||||
| 5 | DC12Ｖ(±10%) | |||||

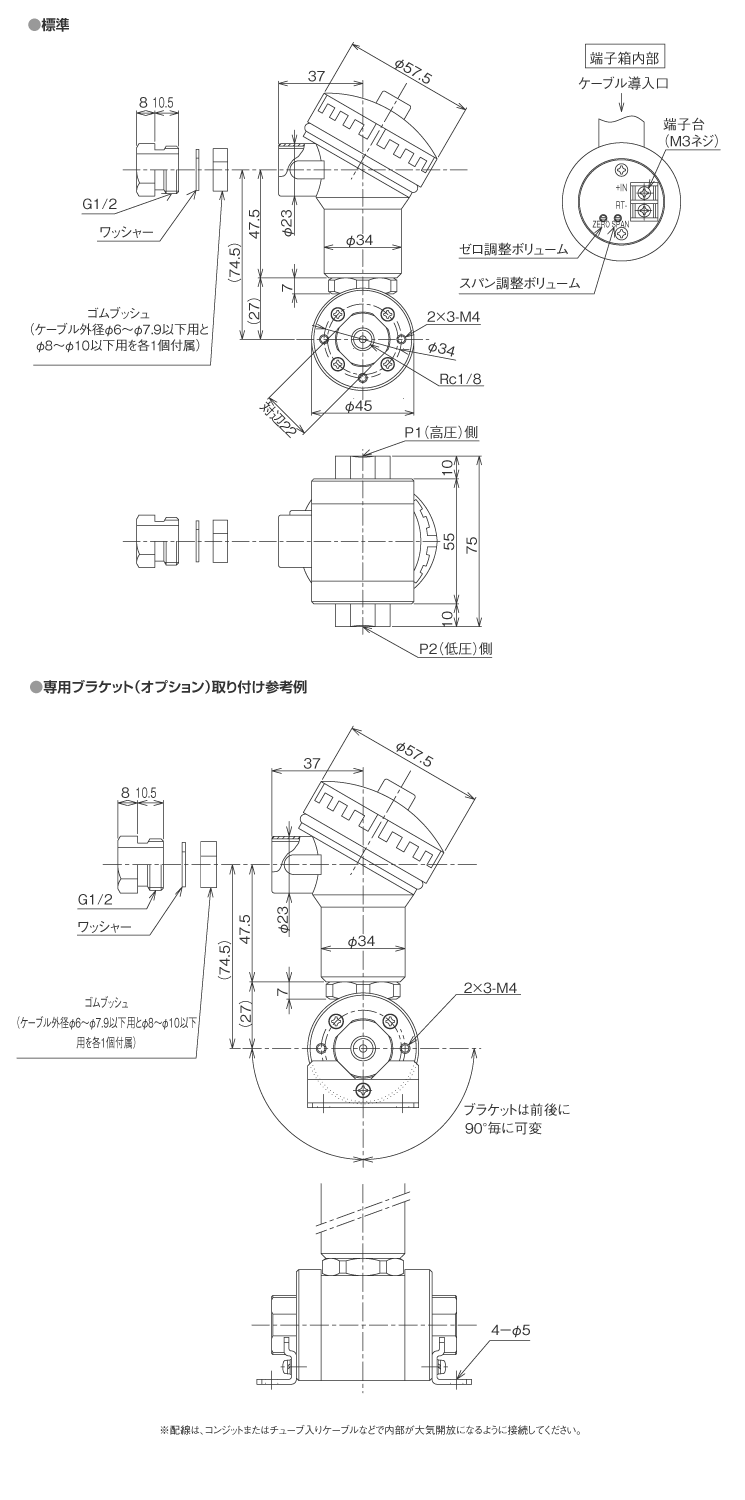

外形寸法（単位：mm）
