VGM2A/B
为DIN48(W)×24(H)的同行业最小型构造、实现高速抽样1000次/秒
最适合用于压力机、荷重及研磨机荷重等高速测定用途。
＊换算功能[自由设置实际输入的显示值]
＊零位移功能[通过简单操作调整零点]
＊自动AZ功能[自动对初次计量值进行零补正]
＊自动归零功能[测定之前的显示值归为“0”（减扣包装重量）]
＊零跟踪功能[内部自动校正宽零点]
＊自动峰值保持功能[超过设定值时自动以峰值保持模式计测]
＊模拟输出功能[模拟输出范围的自由缩放]
＊水准比较功能[对计测值进行水准比较后输出信号]
＊弯曲比较功能[对计测值进行弯曲区域比较后输出信号]※仅VGM 2B
＊控制输入振动除去功能[以内部筛检器来防止因振动产生的误动作]
＊按键保护功能[防止由于不小心的按键操作而导致的误设定或误动作]
详细信息

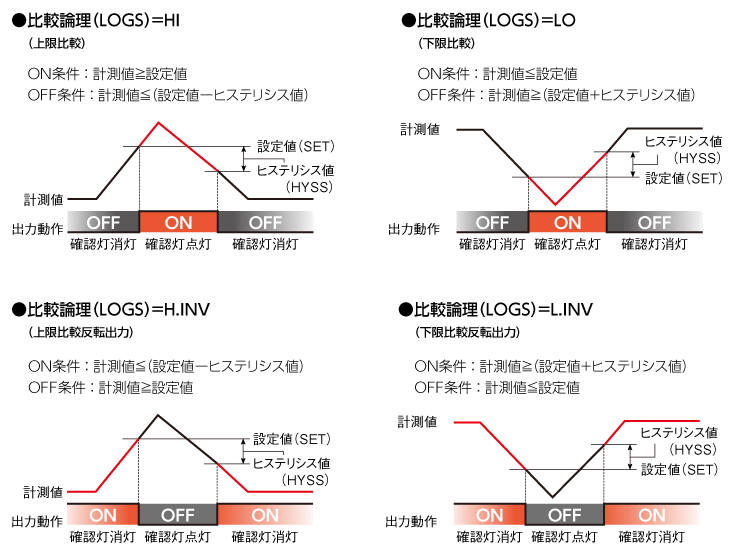

レベルコンパレータ機能 VGM2A：S1～S3、VGM2B：S1
計測値に対してレベル比較を行い、比較判定結果をS1～S3出力に反映させます。
比較データの比較設定(SET1～SET3 以下 SET)で、設定値を設定します。
ヒステリシス設定(HYS1～HYS3 以下 HYSS)で、比較動作にヒステリシスを設けることができます。

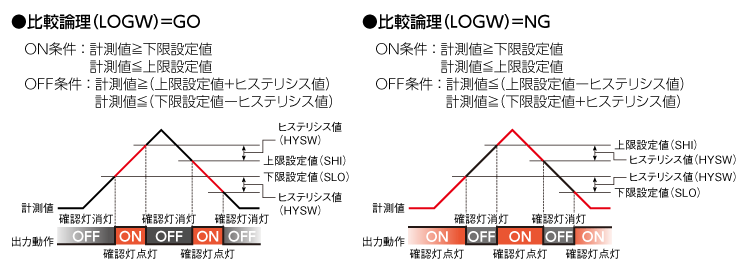

ウィンドコンパレータ機能 ※VGM2Bのみ
計測値に対してウィンド(エリア)比較を行い、比較判定結果をS2出力に反映させます。
ウィンド上限設定値とウィンド下限設定値を設定します。
比較動作にヒステリシスを設けることもできます。

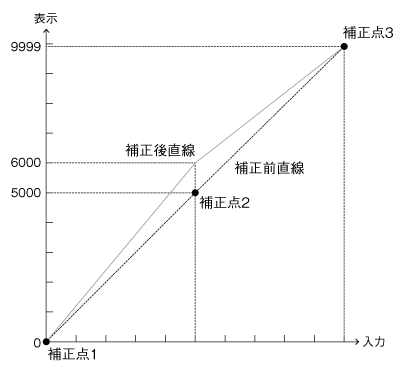

リニアライズ機能 ※VGM2Aのみ
センサ入力に対するアナログ出力や表示値の傾きを補正することができる。
計測部仕様
| 適合センサ | ストレンゲージ式各種センサ(120Ω～1kΩ) |
|---|---|
| センサ供給電源 | DC5V±10% 60mA |
| 計測レンジ | ±4mV/V |
| スパン調整範囲 | VGM2A：±3.000mV/V |
| VGM2B：0.001～3.000mV/V | |
| ゼロ調整範囲 | ±1.000mV/V |
| 表示設定範囲 | ±9999(小数点は任意の位置に設定可能) |
| 最小計測感度 | 0.2μV/V/digit (スパン0.2mV/Vで1000分解能、スパン2.0mV/Vで9999分解能) |
| A/D変換方式 | 逐次比較方式 |
| サンプリング速度 | 1～1000回/秒の範囲で任意に設定可能 |
| 計測フィルタ方式 | 移動平均方式(OFF～256回の範囲で任意に設定可能) |
| 確度(※1) | ±0.1%F.S.±1digit(23℃±5℃、サンプリング速度20回/秒以下) ±0.15%F.S.±1digit(23℃±5℃、標準) |
| 温度特性 | ±(0.005% of rdg+0.5digit)/℃ |
| 計測値表示部 | 7セグメント赤色LED(文字高7mm) |
| オーバーレンジ警告 | 計測限界値で点滅 |
※1 選択された圧力センサまたはロードセルの精度を加算してください。
比較部仕様
| 制御方式 | マイクロコンピュータ演算方式 |
|---|---|
| 比較方式 | VGM2A：3点 MOS FET リレー出力(レベルコンパレータ3点(S1～S3)) |
| VGM2B：2点 MOS FET リレー出力(レベルコンパレータ1点(S1)、 ウィンドコンパレータ1点(S2)) | |
| S1比較条件 | 上限判定/下限判定を任意に選択可能 |
| S2比較条件 | VGM2A：上限判定／下限判定を任意に選択可能 |
| VGM2B：GO判定／NG判定を任意に選択可能 | |
| S3比較条件 ※VGM2Aのみ | 上限判定／下限判定を任意に選択可能 |
| 設定範囲 | ±9999 |
| 比較周期 | サンプリング周期に同期 |
| 比較出力 | 光絶縁にて本体回路と絶縁(MOS FET リレー AC/DC250V、80mA) |
| ヒステリシス | 各設定値に対して1～999digitの範囲で任意に設定可能 |
| 応答速度 | 3msec.以下(1000回/s、フィルタなし) |
データ入出力仕様
| 出力レンジ | 表示値の変化(領域を任意に設定可能)に対応して、 A3：4～20mA A4：0～5V A5：0～10V |
|---|---|
| 出力周期 | サンプリング周期に同期 |
| 負荷抵抗 | A3：250Ω以下 A4：10kΩ以上 A5：10kΩ以上 |
| 出力精度 | ±0.5%F.S.(23±5℃)(表示値に対して) 温度係数:±200ppm/℃ |
| 応答速度 | 3msec.以下(1000回/s、フィルタなし) |
| 分解能 | A3：4～20mAに対して約45000分解能 A4：0～5Vに対して約55000分解能 A5：0～10Vに対して約55000分解能 |
外部制御入力仕様
| 電気的定格 | 「0」レベル：0～1V、「1」レベル：3～5V 入力電流：5mA以下 |
|---|
その他の共通仕様
| 諸機能 | トラッキングゼロ機能、ゼロシフト機能など |
|---|---|
| メモリバックアップ | EEPROMを使用(書き込み約100万回保証) |
| メモリ異常警告 | 電源投入ごとにメモリチェックを行い、異常の場合エラー表示 |
| 使用温度範囲 | 0～50℃ |
| 使用湿度範囲 | 35～85%RH(結露不可) |
| 電源 | DC24V±10% |
| 消費電流 | 100mA(TYP)DC24V時 |
| 耐電圧 | 電源端子・その他の端子 DC500V 1分間 |
| 絶縁抵抗 | 電源端子・その他の端子 DC500V 100MΩ以上 |
| 付属品 | 取扱説明書1部、取付ブラケット、パッキン、単位シール |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | VGM2A | リレー3点出力 アドバンス 小型・高速ストレンゲージパネルメータ | ||
| VGM2B | リレー2点出力 ベーシック 小型・高速ストレンゲージパネルメータ | |||
| 2.比較設定出力 | 3SO | VGM2A | 3点 MOS FET リレー出力 (レベルコンパレータ 3点(S1～S3)) | |
| 2SO | VGM2B | 2点 MOS FET リレー出力 (レベルコンパレータ 1点(S1)、ウィンドコンパレータ 1点(S2)) | ||
| 3.アナログ出力仕様 | A3 | アナログ出力 4～20mA | ||
| A4 | 0～5V出力 | |||
| A5 | 0～10V出力 | |||
| 4.電源 | ○ | 4 | DC24V | |

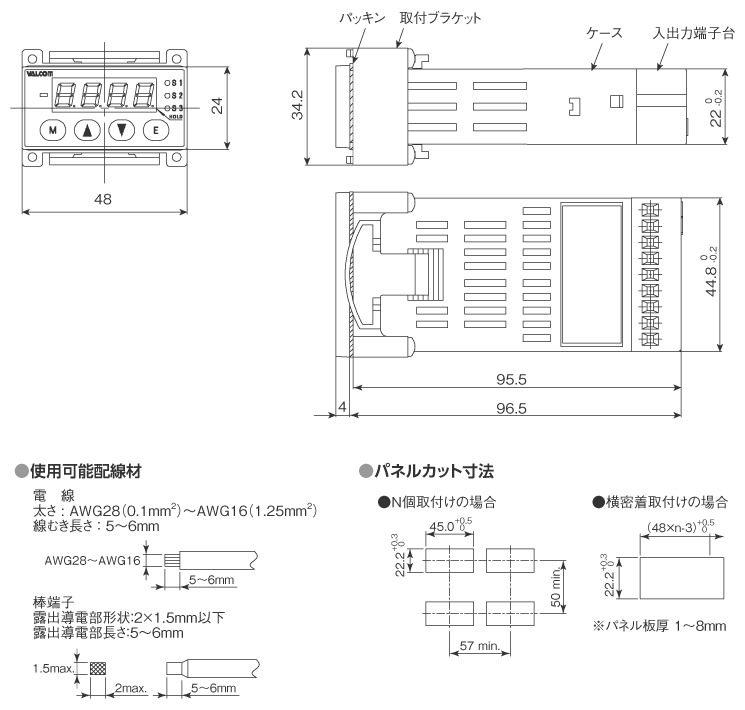

外形寸法（単位：mm）
端子接続図
| VGM2A | VGM2B | ||||
|---|---|---|---|---|---|
| 1 | COM | 制御出力コモン(S1 S2) | 1 | COM | 制御出力コモン(S1 S2) |
| 2 | S1 | 制御出力 S1 | 2 | S1 | 制御出力 S1 |
| 3 | S2 | 制御出力 S2 | 3 | S2 | 制御出力 S2 |
| 4 | COM | 制御入力コモン(AZ PH CLR) | 4 | COM | 制御入力コモン(AZ CLR) |
| 5 | AZ | 制御入力 AZ | 5 | AZ | 制御入力 AZ |
| 6 | PH | 制御入力 PH | 6 | NC | 未使用 |
| 7 | CLR | 制御入力 CLR | 7 | CLR | 制御入力 CLR |
| 8 | DC24－ | 電源入力 DC24V－ | 8 | DC24－ | 電源入力 DC24V－ |
| 9 | DC24V+ | 電源入力 DC24V＋ | 9 | DC24V+ | 電源入力 DC24V＋ |
| 10 | センサA | センサ供給電源＋EXC | 10 | センサA | センサ供給電源＋EXC |
| 11 | センサB | センサ入力－SIG | 11 | センサB | センサ入力－SIG |
| 12 | センサC | センサ供給電源－EXC | 12 | センサC | センサ供給電源－EXC |
| 13 | センサD | センサ入力＋SIG | 13 | センサD | センサ入力＋SIG |
| 14 | センサE | センサケーブルのシールド接続用 | 14 | センサE | センサケーブルのシールド接続用 |
| 15 | COM | 制御出力コモン(S3) | 15 | NC | 未使用 |
| 16 | S3 | 制御出力 S3 | 16 | NC | 未使用 |
| 17 | AOUT－ | アナログ出力－ | 17 | AOUT－ | アナログ出力－ |
| 18 | AOUT+ | アナログ出力＋ | 18 | AOUT+ | アナログ出力＋ |
