VSS-□35

压力计（压力开关）产品介绍

VSS-□35

超小型LED数字显示压力传感器（CE和ROSH认证）

量程：-101.3kPa～1MPa

1：模拟输出1至5V，标准配置两个NPN集电极开路输出

2：符合RoHS法令，环保

3：可以选择差分动作、窗口比较器动作(参照动作图)

4：标准配备其他功能(零重置安全锁)

单位切换功能(仅面向海外:可选)

測定媒体	エアー・チッソ・アルゴンなどの非腐食性気体
測定種類	正圧・連成圧・負圧の測定が可能
測定範囲	0.000～1.000MPa、±100.0kPa、-101.3～0.0kPaの3タイプから選択

详细信息

特長

状況に合わせて使い分け可能な2画面3色表示で見やすさUP！

仕様

定格圧力範囲		下記表1参照
設定／使用圧力範囲		下記表1参照
表示分解能		下記表1参照
保証耐圧力		下記表1参照
電源電圧		（DC12V～24V）±10%以下、リップル（Vp-p）10%以下
消費電流		40mA以下（無負荷時）

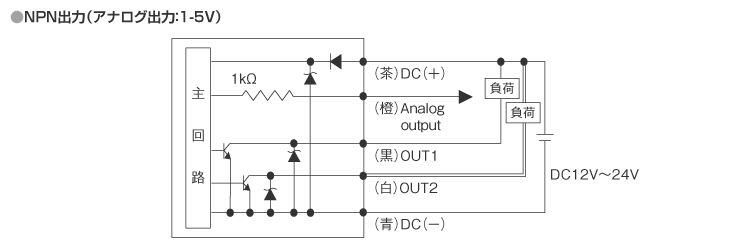

スイッチ出力		NPNオープンコレクタ出力負荷電流：Max 125mA、供給電圧：Max DC30V、内部電圧降下：Max 1.5V
アナログ出力		DC1～5V±2.5%F.S.以下（定格圧力範囲内）出力インピーダンス：約1kΩ 直線性：±1%F.S.以下 ※正圧(P)のアナログ出力は、圧力範囲0～1MPaを1～5Vとして出力します。 ※負圧(V)のアナログ出力は、圧力範囲0～-101.3kPaを1～5Vとして出力します。
表示精度		±2%F.S.±1digit以下（使用周囲温度：25℃±3℃にて）
温度特性		±2.5%F.S.以下（基準温度25℃　使用周囲温度範囲において）
繰り返し性		±0.2%F.S.±1digit以下
応答性		2.5msec.以下（25、100、250、500、1000、1500 msec. 切替可）
使用温度範囲		0～50℃（結露、氷結不可）
使用周囲湿度		35～85%RH（結露、氷結不可）
保存温度		-10～60℃（結露、氷結不可）
表示	デジタル表示	メインディスプレイ：3½桁 7セグメント赤／緑色設定値表示：橙色その他表示：赤／緑色
表示	動作表示	OUT1、OUT2：橙色LED（ON時点灯）
耐振動		複振幅1.5mm或いは10G、1分間10Hz～55Hz～10Hz、X.Y.Z各方向2時間
耐衝撃		100m/s²（10G）X.Y.Z各方向3回
適用流体		空気、不活性ガス
接続部		R1/8（おねじ）、M5（めねじ）
材質	本体	PBT+GF30%
材質	ポート	黄銅、ニッケルメッキ
検出部構造		シリコンダイアフラム
ケーブル		耐油ケーブル（0.15mm²）2m

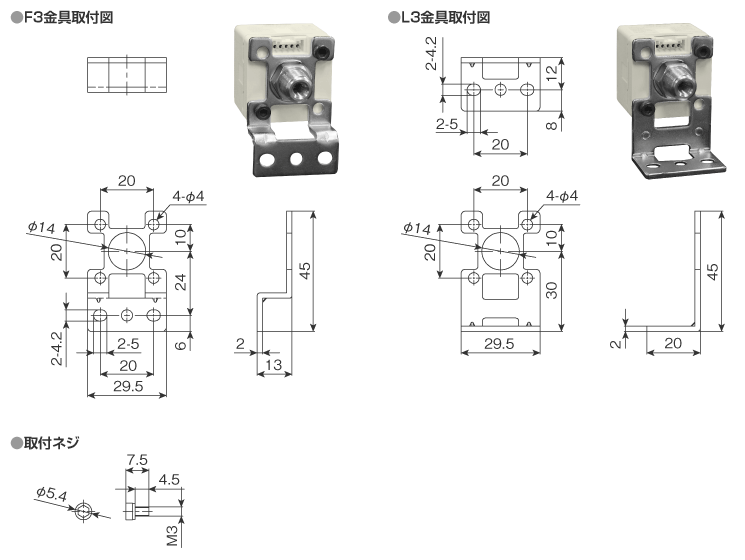

付属品		取扱説明書、L3取付金具、F3取付金具、取付ネジ M3×L4.5（2本）

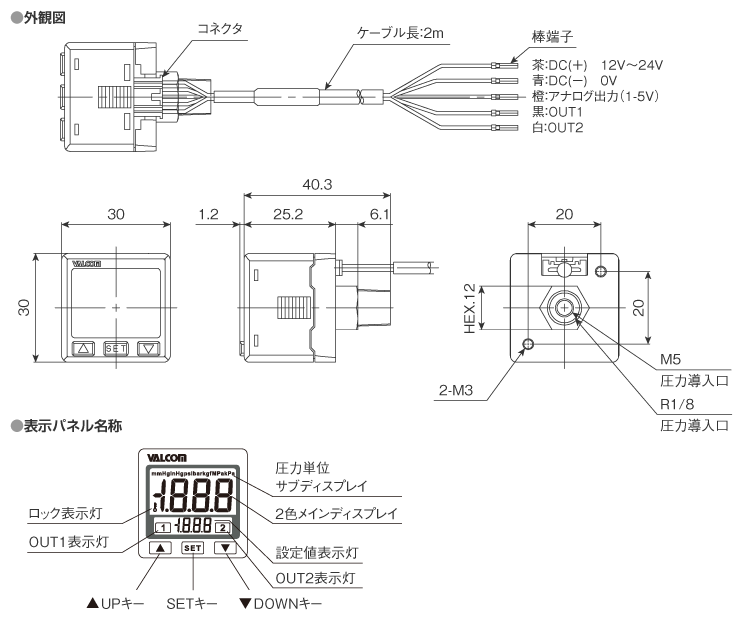

質量		約80g（ケーブル2mを含む）
保護等級		IP40
欧州RoHS		指令適合品
CEマーキング		EN61000-6-4：2007+A1：2011、EN55022：2010+AC：2011、 ClassA、EN61000-6-2：2005

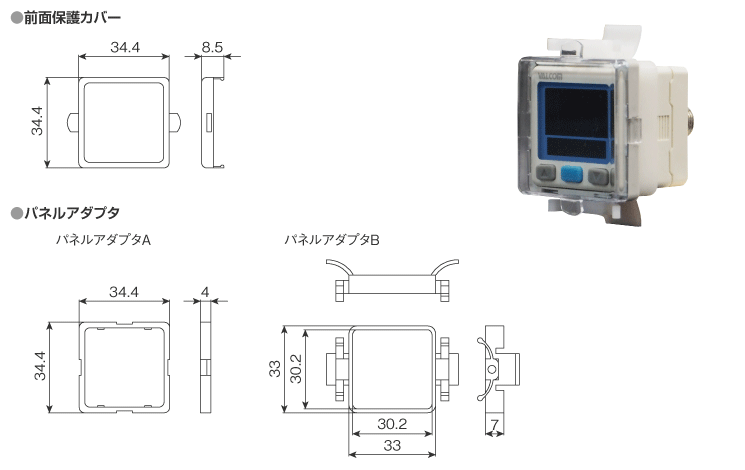

オプション		表面取付パネル（VSS-ACCH9） ※標準では付属しません。ご要望の際は弊社営業窓口へご相談下さい。

表1
型式選択欄	正圧	連正圧	負圧
型式選択欄	VSS-P35R-NCA	VSS-C35R-NCA	VSS-V35R-NCA
定格圧力範囲	0.000～1.000MPa	-100.0～100.0kPa	-101.3～0.0kPa
設定圧力範囲/ 仕様圧力範囲	-0.100～1.000MPa	-101.0～101.0kPa	-101.3～10.0kPa
表示分解能	0.001MPa	0.1kPa
保証耐圧力	1.5MPa	300kPa

型式の選択

型式選択	チェック	型式	仕様
1.基本型式	○	VSS	超小型LED デジタル表示付圧力センサ
2.校正レンジ		P35	正圧：-0.100～1.000MPa
		C35	連正圧：-101.0～101.0kPa
		V35	負圧：-101.3～10.0kPa
3.受圧接液部形状・サイズ	○	R	R1/8、M5（めねじ）
4.出力仕様	○	N	NPNオープンコレクタ
5.ケーブル接続形状	○	C	2mコネクタケーブル
6.アナログ出力	○	A	DC1～5V （±0.1V）	P35	圧力範囲 0～1MPaに対して1～5V出力
				C35	圧力範囲 -100～100kPaに対して1～5V出力
				V35	圧力範囲 0.0～-101.3kPaに対して1～5V出力
