VSMC-AS-3-2P
φ81智能圆形数字压力表
量程：0.5MPa～100MPa
1：设定2开关量输出+4～20mA输出(附带模拟输出标准功能)
2：搭载微机的多功能类型
3：AC电源为AC90 ~ 240v
4：标准配备零距离跟踪、零点校验、移动平均等功能
| 測定媒体 | 气、水、油等15- 5ph(析出硬化类不锈钢)不腐蚀介质 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 准备可测量中高压100MPa的压力传感器的各系列(压力传感器探头部份请参照左图) |
详细信息
仕様
| 表示 | 4桁 赤色LED（文字高14.2mm） | |
|---|---|---|
| 計測表示レンジ | 1.000mV/V入力に対して5000表示分解能で計測型式にて表示（校正）レンジを指定 （表示スケーリング値max.5000） | |
| 表示精度 | ±0.1%F.S.±1digit（at 23±5℃）※総合精度はセンサ仕様による | |
| サンプリング速度 | 1～500回/秒 変更可能 | |
| 表示変速速度 | 1～25回/秒 変更可能 | |
| 比較設定出力 | 出力点数 | 2点（設定値は任意設定可能）Hi設定：測定値≧設定値=出力ON |
| 比較条件 | Low設定：測定値≦設定値=出力ON （2点それぞれHiまたはLowを任意設定可能） | |
| 比較設定範囲 | -5000～5000 | |
| 応差設定範囲 | 0～999 | |
| 比較周期 | サンプリング速度に同期 応答遅れ時間≒（1/サンプリング速度）×（移動平均値）［秒］ | |
| 接点定格 | フォトモスリレー出力 AC/DC兼用 負荷電圧240V、負荷電流120mA以下 | |
| アナログ出力 | 出力種別 | 4～20mA（出力範囲は任意設定可能） |
| 出力精度 | 0～1000表示で±0.2%F.S.（表示スケーリング値に対して±2digit） | |
| 許容負荷抵抗 | 500Ω以下 | |
| 使用温度範囲 | 0～50℃（氷結不可） | |
| 使用湿度範囲 | 35～85%RH（結露不可） | |
| 保護等級 | IP65相当 | |
| 電源[消費電力] | 4DC24V±10%［4W以下］ 7AC90～240V（フリー）［6VA以下］ | |
| 諸機能 | ゼロシフト機能、トラッキングゼロ機能、移動平均設定機能、 ループチェック機能、オーバーレンジ警告（計測限界で点滅）など | |
| 材質 | ボディ・リングカバー：アルミダイキャスト フロントパネル：アルミニウム材 （表面シート：ポリエステルフィルム） | |
| 質量 | 約500g（ケーブル含まず） | |
| 付属品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 電源用・出力用コネクタ各1個（※1） | |
（※1）その他の付属品につきましては 「付属品配件表ページをご参照ください。

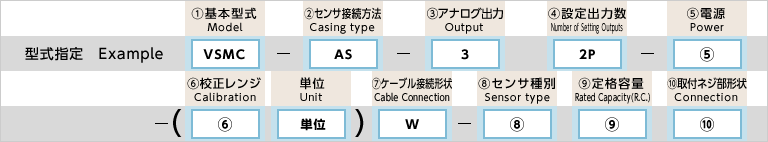

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VSMC | φ81 2設定出力・4～20mA出力搭載 丸形デジタル圧力計 | |
| 2.センサ接続方法 | ○ | AS | センサ下付き直結ツバ無し | |
| 3.アナログ出力 | ○ | 3 | 4～20mA | |
| 4.設定出力数 | ○ | 2P | 2点フォトモスリレーa接点出力 | |
| 5.電源 | 4 | DC24V | ||
| 7 | AC90～240V（フリー） | |||
| 6.校正レンジ | 校正レンジは定格容量の50%以上でご指定ください ※圧力传感器探头选择一览表をご参照いただきご指定ください | |||
| 7.ケーブル接続形状 | ○ | W | 防水コネクタ | |
| 8.センサ種別 | T | VPRT または VPRTF | 詳しくは圧力传感器探头选择一览表をご覧ください | |
| Q | VPRQ または VPRQF | |||
| F | VPRF | |||
| 9.定格容量 | 001MPG | 1MPa | ||
| 002MPG | 2MPa | |||
| 005MPG | 5MPa | |||
| 010MPG | 10MPa | |||
| 020MPG | 20MPa | |||
| 035MPG | 35MPa ※センサQタイプのみ | |||
| 050MPG | 50MPa | |||
| 100MPG | 100MPa ※センサT・Qタイプのみ | |||
| 10.取付ネジ部形状 ※センサにより選択できる 形状が異なります | R3 | R3/8（対象機種：VPRT/VPRQ） | ||
| G3 | G3/8（対象機種：VPRTF/VPRQF/VPRF） | |||
| R4 | R1/2（対象機種：VPRT-100MP） | |||
| G4 | G1/2（対象機種：VPRTF-100MP/VPRQF-100MP） | |||

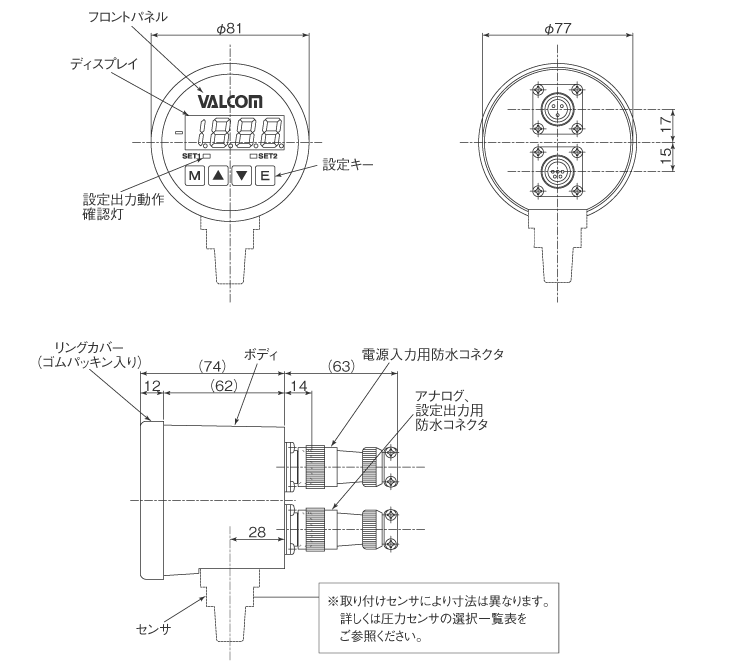

外形寸法（単位：mm）
| 圧力センサの選択一覧表 | ||||||
|---|---|---|---|---|---|---|
| 圧力センサ | VPRF | VPRT | VPRTF | VPRT | VPRTF | |
| 接続ネジ | G3/8 | R3/8 | G3/8 | R1/2 | G1/2 | |
| 定格容量 | 1～50MPa | 1～50MPa | 100MPa | |||
| 図面 |  |  |  | |||
| 圧力センサ | VPRQ | VPRQF | VPRQF | |||
| 接続ネジ | R3/8 | G3/8 | G1/2 | |||
| 定格容量 | 1～50MPa | 100MPa | ||||
| 図面 | ●1～35MPa  | ●50MPa  | ●100MPa  | |||

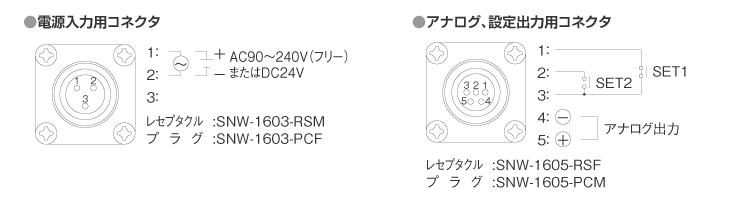

端子接続図
