VLC-H400 series
量程：50kN～100kN
耐振型
高精度
ロボットケーブル5m標準
详细信息
仕様
| 定格出力 | 2mV/V±0.5% |
|---|---|
| 非直線性 | ±0.1%R.C. |
| ヒステリシス | ±0.1%R.C. |
| 繰り返し性 | ±0.05%R.C. |
| 零バランス | ±3%R.O. |
| 零点の温度影響 | ±0.05%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 温度補償範囲 | -10～70℃ |
| 許容温度範囲 | -15～75℃ |
| 入力抵抗 | 350Ω±2% |
| 出力抵抗 | 350Ω±2% |
| 推奨印加電圧 | 1～10V |
| 最大印加電圧 | 15V |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) |
| 保護構造 | IP64 相当(本体部のみ)(注1) |
| ケーブル | φ6mm 4芯シールドロボット ケーブル(KDF-SB)5m |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | H | B | h | 質量 |
|---|---|---|---|---|---|---|---|
| VLC-50KNH400 | 50kN | 約0.13mm | 35 | 40 | 18 | 約1.1kg | |
| VLC-100KNH400 | 100kN | 40 | 45 | 20 | 約1.3kg |
※ケーブル込みの質量です。

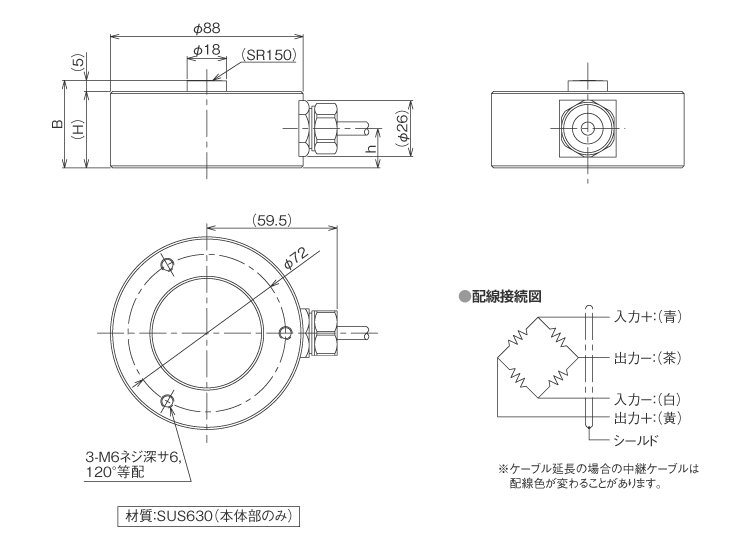

外形寸法（単位：mm）
