详细信息
仕様
| 形状 | 縦型 |
|---|---|
| 表示 | 計測用2色LED:101ドット ゼロ用2色LED:1ドット 設定値判定用LED:赤色、2色 |
| 入力インピーダンス | 4～20mA: 10Ω 0～5V/1～5V/0～10V: 1MΩ以上 |
| サンプリング速度 | 約100回/秒 |
| 応答時間 | 0.5秒以下 |
| 機能 | 輝度調整 ゼロ・スパン調整 |
| 確度 | ±1%±1digit |
| 使用温度範囲 | -5～55℃ |
| 使用湿度範囲 | 30～90%RH （結露不可） |
| 配線接続部 | 端子台 (M3ネジ) |
| 外形寸法 | 36(W)×144(H)×103(D) |
| 質量 | 約470g（仕様により異なります） |
| 付属品 | 取扱説明書1部 |

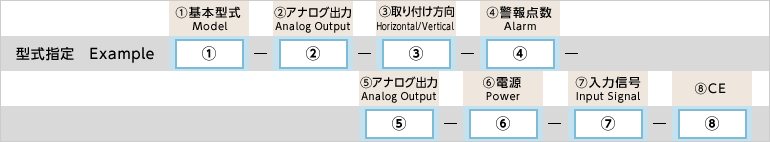

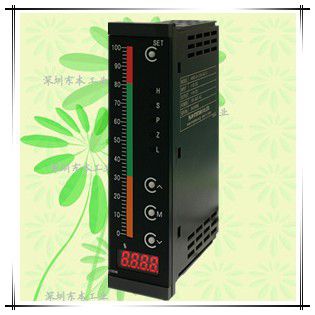

型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | RV3 | 領域変色 配色固定：橙→緑→赤（デジタル表示付） | |
| CV3 | 全面変色 配色固定：橙→緑→赤（デジタル表示付） | ||
| 2.アナログ出力 | D | アナログ出力なし 型式選択⑦ A6 との組み合わせ時に選択 | |
| A | アナログ出力あり 型式選択⑤ A2、A3 との組み合わせ時に選択 | ||
| 3.取り付け方向 | V | 縦取付 | |
| 4.警報点数 | 2S | 2点警報 定格負荷 AC250V 1A/DC30V 5A | |
| 4S | 4点警報 定格負荷 AC250V 1A/DC30V 5A | ||
| 5.アナログ出力 | 無記入 | アナログ出力なし（型式選択⑦ A6 のみ適用） | |
| A2 | 1～5V DC(負荷抵抗5000Ω以上) （型式選択② A のみ選択可） | ||
| A3 | 4～20mA DC(負荷抵抗550Ω以下) （型式選択② A のみ選択可） | ||
| 6.電源 | 4 | DC24V（±15％） max.3.5W | |
| 7 | AC100〜240V（85〜264V） max.8VA | ||
| 7.入力信号 | A2 | 1～5V (入力抵抗1MΩ以上) | |
| A3 | 4～20mA (入力抵抗10Ω) | ||
| A4 | 0～5V (入力抵抗1MΩ以上) | ||
| A5 | 0～10V (入力抵抗1MΩ以上) | ||
| A6 | 4～20mA (2線式) (入力抵抗250Ω、センサ供給電源付) | ||
| 8.CE | 無記入 | CE適合無し | |
| CE | CE適合品 | ||
| 表示目盛り | (左側目盛最大値/右側目盛最大値)または(左側目盛最大値) <目盛指定例> ①両目盛時 型式指定例(5m/100%) 5m＝左目盛 100%＝右目盛 ②片側目盛時 型式指定例(100%) 100%＝左目盛 ※標準の目盛分割は、10等分割になります。 (例: 100%時は、0、10、20、30、40、50、60、70、80、90、100%) ☆デジタル値の表示目盛指定 上記型式指定例 (5m/100%) ※どちらをデジタル表示値とするのかをご指定ください。 目盛表示は最大4桁(小数点および負号含む)にて指定 (例: 10.0MPa＝OK -1.0kPa＝OK -1.00 kPa＝NG) |

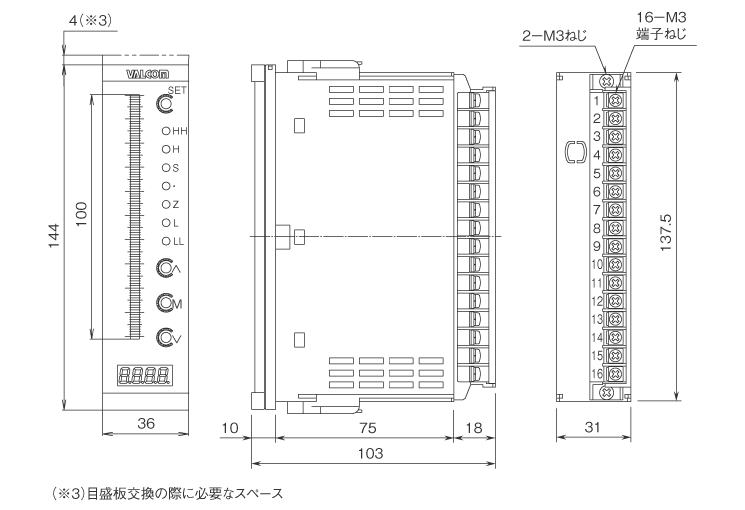

外形寸法（単位：mm）
