VSW2 （低圧・绝对圧用）

压力计（压力开关）产品介绍

VSW2 （低圧・绝对圧用）

低压、绝对压用小型智能数字压力计

量程：50kPa～700kPa
50kPa～700kPa abs

1：带有“最大值/最小值存储器”功能，可以在运行中检查过去的异常压力。

2：采用彩色液晶，采用直观易懂的“绿·红”的显示色。

3：小型[全长约111(107)mm，宽37mm]最适合更换机械开关

4：设定输出可切换上限/下限，NPN/PNP可切换(出货时设定为NPN)

測定媒体	H传感器・A传感器・P传感器：水、油、气体或其他不会腐蚀哈氏合金C22和SUS316L的介质。
測定種類	正圧・絶対圧・連成圧の測定が可能
測定範囲	H传感器：50kPa和50kPa abs A传感器：100～700kPa和100～700kPa abs P传感器：100～700kPa

*EAC标记是一个选项（不带CE标记）：EAC标记选项仅包括关税同盟（TR-CU）合格申报文件的技术规则，或包括关税同盟（TR-CU）合格申报文件的技术规则和计量模式批准证书（MPA）。

*照片中的产品是标准规格型号。请与我们的销售人员联系，了解更多详情。

详细信息

仕様

表示		-1999～2000（※1） 7セグメント4桁LCD（文字高さ9mm）
表示色		赤または緑（任意設定）
定格容量		50, 100, 200, 350, 500, 700kPa 50, 100, 200, 500, 700kPa abs
校正レンジ		0～(50, 100, 200, 350, 500, 700)kPa 0～(50, 100, 200, 500, 700)kPa abs
精度		±0.5%F.S.±1digit （非直線性、ヒステリシス、繰り返し性含む）
出力		2点オープンコレクタ出力
出力		1点オープンコレクタ出力+4～20mA出力設定出力最大定格DC30V 20mA 残留電圧0.85V（NPN出力時） +アナログ出力負荷抵抗400Ω以下
使用温度範囲		温度0～50℃（測定媒体温度0～70℃）
許容過負荷		Hセンサ・Aセンサ：300%R.C.(700kPa、700kPa abs：200%R.C.) Pセンサ：200%R.C.
保護等級		IP65相当（専用ケーブル接続状態）
温度特性		±2.5%F.S.（25℃基準、使用温度範囲内にて）
耐振動性		98m/s²(10G)[IEC68-2-6準拠]
接続ネジ形状		R1/4[オネジ]
適合規格		CEマーキング（EMC指令、欧州RoHS指令）
本体側コネクタ		オムロン製型番XS2M-D423
測定媒体		Hセンサ・Aセンサ・Pセンサ：水、油、ガス等ハステロイC-22相当+SUS316Lを腐食させない媒体
電源電圧		DC18～30V
消費電流		約30mA（4～20mA出力付きは約50mA）
諸機能		ピークホールド/ダンピング/FIXゼロ/最大値・最小値メモリウィンドコンパレータ/ゼロシフト/キープロテクト
材質	接続ネジ部	Hセンサ・Aセンサ・Pセンサ：SUS316L
材質	ダイアフラム	Hセンサ・Aセンサ：ハステロイC-22相当 Pセンサ：SUS316L
質量		Hセンサ・Aセンサ：本体約200g 専用ケーブル2m 約60g Pセンサ：本体約150g 専用ケーブル2m 約60g
付属品		取扱説明書1部（和文または英文をご指定ください）試験成績書1部
オプション（※2）		壁掛け固定ブラケット[VSW2-BR]

（※1）出荷時設定によります。校正レンジの範囲を超えて表示を行うことはできません。
（※2）弊社営業部までお問い合わせください。

型式の選択

型式選択	チェック	型式	仕様
1.基本型式	○	VSW2	低圧・絶対圧用小型インテリジェントデジタル圧力計欧州RoHS CEマーキング EMC指令対応品
2.出力		02	2点オープンコレクタ出力（工場出荷時設定はNPN）最大定格DC30V 20mA 残留電圧 0.85V（NPN出力時）
2.出力		31	1点オープンコレクタ出力（工場出荷時設定はNPN） +4～20mA出力（任意にスケーリング設定が可能）
3.電源	○	4	DC18～30V（消費電流約30mA ※アナログ出力付は50mA）
4.校正レンジ		正圧（低圧）・絶対圧	5.00kPa		生産終了 Mセンサ、定格容量005KPG指定
			35.0kPa		Hセンサ、定格容量050KPG指定
			50.0kPa		Hセンサ、定格容量050KPG指定
			100kPa		Aセンサ、定格容量100KPG指定
			100.0kPa		Aセンサ、定格容量100KPG指定
			200kPa		Aセンサ、定格容量200KPG指定
			200.0kPa		Aセンサ、定格容量200KPG指定
			350kPa		Aセンサ、定格容量500KPG指定
			500kPa		Aセンサ、定格容量500KPG指定
			700kPa		Aセンサ、定格容量700KPG指定
			35.0kPa abs		Hセンサ、定格容量050KPA指定
			50.0kPa abs		Hセンサ、定格容量050KPA指定
			100kPa abs		Aセンサ、定格容量100KPA指定
			100.0kPa abs		Aセンサ、定格容量100KPA指定
			200kPa abs		Aセンサ、定格容量200KPA指定
			200.0kPa abs		Aセンサ、定格容量200KPA指定
			500kPa abs		Aセンサ、定格容量500KPA指定
			700kPa abs		Aセンサ、定格容量700KPA指定
		負圧・連成圧 (※1)	(－5.00kPa)		生産終了 Mセンサ、定格容量050KPG指定
			P(±5.00kPa)
			N(±5.00kPa)
			(－50.0kPa)		Hセンサ、定格容量050KPG指定
			P(±50.0kPa)
			N(±50.0kPa)
			(－100kPa)		Pセンサ、定格容量100KPG指定
			(－100.0kPa)
			P(±100kPa)
			N(±100kPa)
			P(±100.0kPa)
			N(±100.0kPa)
			(－100～200kPa)※2		Pセンサ、定格容量200KPG指定
			(－100.0～200.0kPa)※2		Pセンサ、定格容量200KPG指定
			(－100～350kPa)※2		Pセンサ、定格容量700KPG指定
			(－100～500kPa)※2		Pセンサ、定格容量700KPG指定
			(－100～700kPa)※2		Pセンサ、定格容量700KPG指定
5.ケーブル接続		WN	付属ケーブルなし（お客様ご用意の場合）前面コネクタタイプ本体使用コネクタ：オムロン製パネル取付コネクタプラグ（型番）XS2M-D423
		WS	防水コネクタ（前面ストレートタイプ）+ケーブル2m
		WR	防水コネクタ（前面ライトアングルタイプ）+ケーブル2m
		RN	付属ケーブルなし（お客様ご用意の場合）背面コネクタタイプ本体使用コネクタ：オムロン製パネル取付コネクタプラグ（型番）XS2M-D423
		RS	防水コネクタ（背面ストレートタイプ）+ケーブル2m
		RR	防水コネクタ（背面ライトアングルタイプ）+ケーブル2m
6.センサ種別		M	生産終了	半導体センサ：エアー、チッソ、アルゴン等の不活性ガス
		M	生産終了	材質：半導体+アルミ2017
		H	半導体隔膜式センサ：水、油、ガス等ハステロイC-22相当およびSUS316Lを腐食させない媒体
		H	材質：ハステロイC-22相当+SUS316L
		A	半導体隔膜式センサ：水、油、ガス等ハステロイC-22相当およびSUS316Lを腐食させない媒体
		A	材質：ハステロイC-22相当+SUS316L
		P	半導体隔膜式センサ：水、油、ガス等SUS316Lを腐食させない媒体
		P	材質：SUS316L
7.定格容量		右記参照　枠内の型式をそのまま記入	不活性ガス用	センサM指定時	005KPG5kPa 生産終了
			気体・液体用	センサH指定時	050KPG50kPa 050KPA50kPa abs
				センサA指定時 (正圧・絶対圧のみ)	100KPG100kPa 100KPA100kPa abs
					200KPG200kPa 200KPA200kPa abs
					500KPG350kPa
					500KPG500kPa 500KPA500kPa abs
					700KPG700kPa 700KPA700kPa abs
				センサP指定時 (負圧・連成圧のみ)	100KPG100kPa
					200KPG200kPa
					700KPG700kPa
8.接続ネジ	○	R2	R1/4

（※1）連成圧をご指定時は、正圧または負圧のどちらで校正重視かを型式でご指示ください。
P：正圧重視で校正いたします。 N：負圧重視で校正いたします。
（※2）定格200kPa以上は正圧重視のみ。

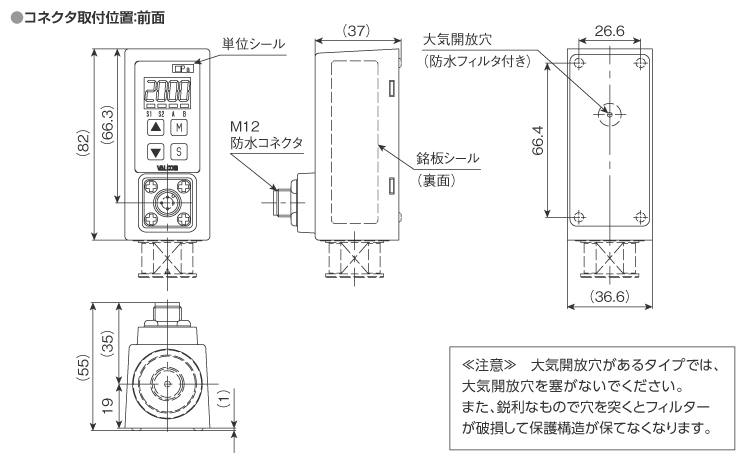

外形寸法（単位：mm）

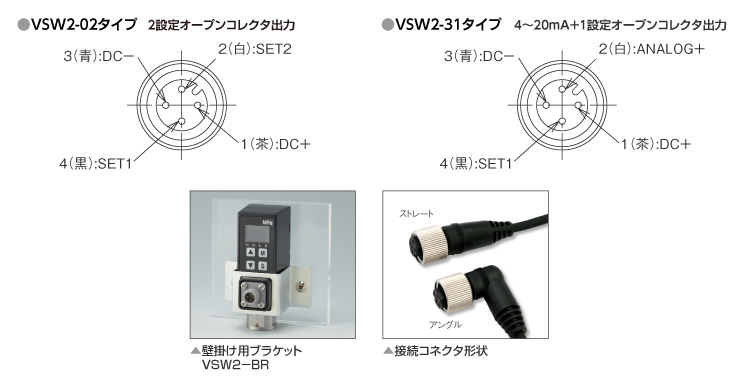

配線図
