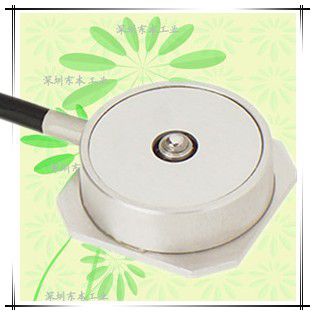

VLSS-C series
带超负荷防止机构的超小型按钮型压力传感器
量程:2N～5N
過負荷保護ストッパー付
限界過負荷500%R.C.
超低荷重
高精度
超小型
详细信息
仕様
| 定格出力 | 0.700～1.300mV/V |
|---|---|
| 非直線性 | ±0.3%R.C. |
| ヒステリシス | ±0.3%R.C. |
| 繰り返し性 | ±0.3%R.C. |
| 零バランス | -0.100～0.100mV/V |
| 零点の温度影響 | ±0.3%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 500%R.C. |
| 温度補償範囲 | 0～60℃(結露、氷結不可) |
| 許容温度範囲 | -10～60℃(結露、氷結不可) |
| 入力抵抗 | 380.0～440.0Ω |
| 出力抵抗 | 345.0～355.0Ω |
| 推奨印加電圧 | 6V以下 |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) (ブリッジ～本体間) |
| 保護構造 | IP50 相当(本体部のみ)(注1) |
| ケーブル | φ1.8mm 4芯シールドケーブル 1.5m直結 |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VLSS-2NC | 2N | 約0.04mm | 約12g | |
| VLSS-5NC | 5N | 約0.03mm |
※ケーブル込みの質量です。

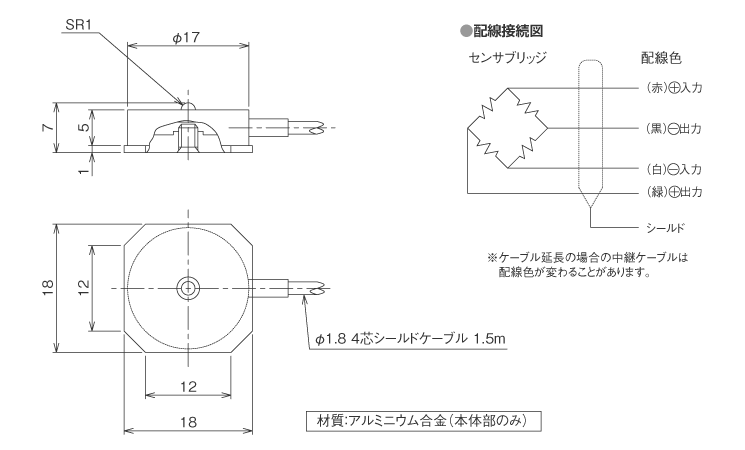

外形寸法（単位：mm）
