VLC-023
ピンタイプロードセル
優れた耐環境性
豊富なバリエーション対応
クレーン・ホイスト・鉄鋼・製紙向けに最適
オーダーメイド品
量程：5KN~100KN
详细信息
仕様
| 定格出力 | 0.500～1.500mV/V |
|---|---|
| 非直線性 | ±2%R.C. |
| ヒステリシス | ±2%R.C. |
| 繰り返し性 | ±1%R.C. |
| 零バランス | -0.100～0.100mV/V |
| 零点の温度影響 | ±0.3%R.C./10℃ |
| 出力の温度影響 | ±0.5%R.C./10℃ |
| 温度補償範囲 | -10～60℃(結露、氷結不可) |
| 許容温度範囲 | -10～60℃(結露、氷結不可) |
| 入力抵抗 | 345.0～355.0Ω |
| 出力抵抗 | 345.0～355.0Ω |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 10V |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 保護構造 | IP65 相当 充填材密閉構造(注1) |
| ケーブル | φ7mm 4芯シールドケーブル 3m |
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | φd | A | B | C | φD | F | G | H | I | J | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLC-5KN-023 | 5kN | 30 | 96 | 28 | 60 | 44 | 10 | 8 | 24 | 4 | 4 | 約0.8kg | |
| VLC-10KN-023 | 10kN | ||||||||||||
| VLC-20KN-023 | 20kN | ||||||||||||
| VLC-50KN-023 | 50kN | 40 | 116 | 30 | 83 | 49 | 14 | 10 | 35 | 6 | 9.5 | 約1.6kg | |
| VLC-100KN-023 | 100kN | 50 | 152 | 35 | 112 | 50 | 16 | 12 | 56 | 8 | 7 | 約2.5kg |
※ケーブル込みの質量です。
その他、詳細、特殊仕様、特殊寸法は弊社営業部までお問い合わせください。

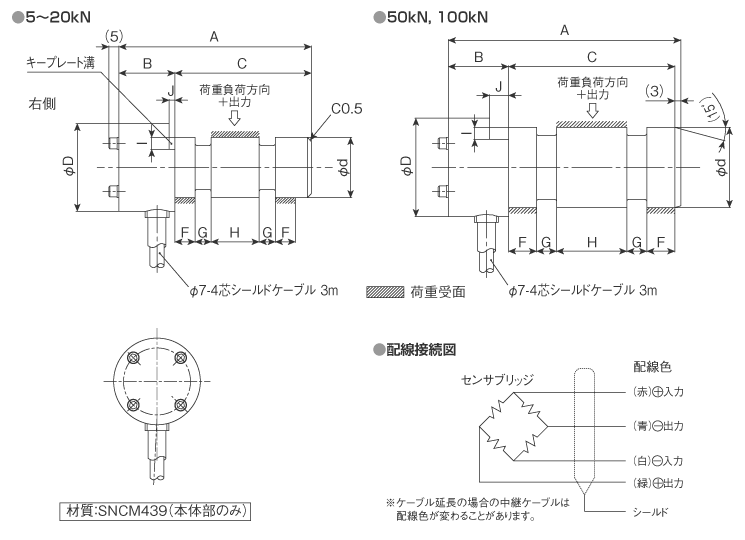

外形寸法（単位：mm） 【参考寸法】
