P3MB传感器
超高压高精度压力传感器
量程：3000bar
1：超高圧3000bar・高精度 0.2%R.C.
2：優れた信頼性と安定性
3：静的・動的圧力の変化、ピーク圧、圧力変動の計測
4：保護等級IP67(DIN 40050,IEC 529に基づく)
| 測定媒体 | 水・油・ガス等SUS630を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 3000bar |
详细信息
仕様 (機械的入力特性)
| 圧力タイプ | 絶対圧力 | |
|---|---|---|
| 初期値 | 0bar | |
| VDI/VDE2600に基づくフルスケールにおける機械的特性 | 標準温度における動作範囲 | 0～150% |
| 標準温度における限界圧 | 200% | |
| テスト圧 | 150% | |
| 破壊圧 | >200% | |
| 最大動的圧力 | 100% | |
| DIN 50 100に基づく最大動的振動振幅固有振動数 | 70% | |
| 固有振動数 | >100kHz | |
| 自己体積 | 900mm³ | |
| コントロール部体積 | 1.5mm³ | |
| 材質 | 被測定物接触部の材質 | 1.4542 |
| 外気接触部の材質 | 1.4542、1.4301、ニッケルメッキ黄銅 クロロブレン天然ゴム、シリコン | |
※ 受注生産品ですので詳細につきましては弊社営業部までお問い合せください。
仕様 (出力特性)
| 定格感度 | 1.5±0.15%mV/V | |
|---|---|---|
| ヒステリシスを含む非直線性 | ±0.2% | |
| 繰り返し性(DIN1319に基づく) | ±0.05% | |
| 出力の温度影響(※1) | 定格温度範囲において | ±0.1% |
| 許容温度範囲において | ±0.2% | |
| 零点の温度影響(※1) | 定格温度範囲において | ±0.1% |
| 許容温度範囲において | ±0.15% | |
| 定格ブリッジ印加電圧 | 5V | |
| ブリッジ印加電圧の定格範囲(有効値) | 0.5～12V | |
| 標準温度における入力抵抗 | 350±5Ω | |
| 標準温度における出力抵抗 | 350±1.5Ω | |
| 500V ACにおける絶縁抵抗 | 5000MΩ | |
（※1）ブリッジ印加電圧の定格範囲における10kあたりの温度変化が及ぼす影響(測定値に対する比率)
仕様 (周囲環境)
| 標準温度 | +23℃ | |
|---|---|---|
| 温度補償範 | -10～+80℃ | |
| 許容温度範 | -40～+100℃(24時間以内は120℃まで) | |
| 保存温度範 | -50～+100℃ | |
| 保護等級(DIN 40050, IEC 5) | IP67 | |
仕様 (機械的仕様)
| 圧力導入部 | M20×1.5 | |
|---|---|---|
| 質量(概算) | 200g(ケーブル除く) | |
| 付属品 | ダブルコーンシール1個 | |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | P3MB | 超高圧高精度用圧力センサ | |
| 2.定格容量 | ○ | 3000 | 3000bar | |
| 3.ケーブル接続形状 | ○ | 無記入 | コネクタ式 | |
| 4.ケーブル長さ | ○ | 3m | 3m | |

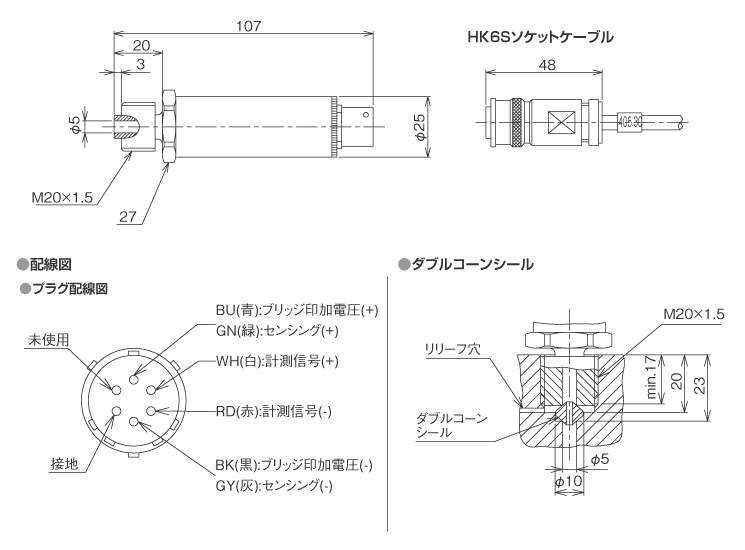

外形寸法（単位：mm）
