VPMC（比较输出）
ブルドン管式互換型比較設定1出力付丸型デジタル表示計(圧力または荷重)
带传感器分离型比较设定输出
比較設定出力1点を標準装備
大型デジタル表示約15mm(文字高)、3 1/2桁で見やすい表示
VPMCと各センサはセンサケーブルの長さを含めて一対校正された高精度デジタル計
| 組み合わせ可能センサ | 圧力センサおよびロードセルの全機種と組み合わせが可能 |
|---|---|
| センサ仕様 | 圧力センサ、ロードセルのページをご参照ください |
| アンプとセンサの校正 | VPMCアンプと圧力センサまたはロードセルとは一対校正されています アンプとセンサは同一シリアルNo.で校正されています |
详细信息
仕様
| 表示 | 1999 3 1/2桁 高輝度赤色LED(文字高約15mm) |
|---|---|
| 表示変換速度 | 3回/秒(標準)1～15回/秒まで指定可能 |
| 精度 | ±0.05%F.S.±1digit |
| 使用温度範囲 | 0～55℃(氷結不可) |
| 使用湿度範囲 | 0～90%RH(結露不可) |
| 外形寸法 | φ98×74(D:突起部含まず) |
| 質量 | 約600g(仕様により異なります) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部(※1) |
※1 付属品はこちらをご参照ください。

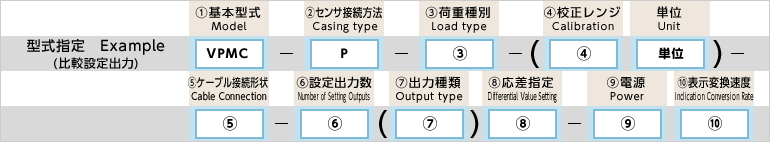

型式の選択
圧力センサまたはロードセルの選択
圧力センサの仕様・型式はこちら、ロードセルの仕様・型式はこちらをご参照いただき、型式をご指定ください。
[例] VPMC-P-101.3kPa(abs)-1VAM(H)△P-1 / VHR3-100A (ケーブル3m付)
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPMC | ブルドン管式互換型アナログ出力付丸型デジタル(圧力または荷重)表示計 | ||
| 2.センサ接続方法 | ○ | P | セパレート | ||
| 3.荷重種別 | 無記入 | 圧力センサと組み合わせの場合型式指定は必要ありません | |||
| PS | ロードセルと組み合わせ時のみ指定 | 圧縮 | |||
| PL | 引張 | ||||
| PSL | 引張圧縮 ※引張圧縮でご使用の場合には表示レンジに±記号をご記入ください | ||||
| 4.校正レンジ | 校正レンジ指定例 | 圧力の場合: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa | |||
| 荷重の場合: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN | |||||
| 5.ケーブル接続形状 | 無記入 | 組み合わせる圧力センサ側のコネクタ形状をご記入ください | 標準コネクタ | ||
| W | 防水コネクタ | ||||
| S | ケーブル直出し | ||||
| 6.設定出力数 | - | - | 出力種類 | 応答時間 | 許容負荷 |
| 1VA | 1設定/フォトモスリレー/内部設定トリマ型 | 0.5msec.以下 | AC/DC 250V 0.1A ピーク400V | ||
| 1VAM | 1設定/フォトモスリレー/外部設定ツマミ型 | 0.5msec.以下 | |||
| 7.出力種類 | H | 上限出力 | ご注文時に必ずご指定ください | ||
| L | 下限出力 | ||||
| 8.応差指定 (ボリューム調整式) | 無記入 | 応差=△P設定なし | |||
| △P | 応差=△P設定あり 応差設定可変範囲=センサ定格の10%以内 (※2)下図ご参照ください | ||||
| 9.電源[消費電力] | 1 | AC100V[2VA] | |||
| 11 | AC110V[2VA] | ||||
| 2 | AC200V[2VA] | ||||
| 22 | AC220V[2VA] | ||||
| 4 | DC24V[100mA] | ||||
| 5 | DC12V[100mA]※出力A5の場合選択不可 | ||||
| 10.表示変換速度 (オプション) | 表示変換速度 標準3回/秒 オプション( 回/秒) ※回数指定は1～15回/秒の中でご指定ください | ||||
外形寸法（単位：mm）
電源・出力仕様（比較設定出力）
応差（ボリューム調整）
