VPW6DC3
高精度
小型
優れた耐環境性
広い計量範囲
量程：3kg～40kg
详细信息
仕様
| 定格出力 | 2.0±0.2mV/V |
|---|---|
| 非直線性 | ±0.0166%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零バランス | ±0.1mV/V |
| 出力の温度影響 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 許容横荷重 | 300%R.C. |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -10～50℃(結露、氷結不可) |
| 入力抵抗 | 380±38Ω |
| 出力抵抗 | 380±38Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 12V |
| 絶縁抵抗 | 2000MΩ |
| 保護構造 | IP65 相当(注1) |
| ケーブル | 4芯シールドケーブル 0.35m |
クリープ30分:±0.0245R.C. 偏心誤差±0.0233%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 零点の温度影響 | 最大積載面 | 定格変位量 | 質量 |
|---|---|---|---|---|---|---|
| VPW6DC3-3kg | 3kg(29.42N) | ±0.0233%R.C./10℃ | 300×300mm | 約0.4mm | 約160g | |
| VPW6DC3-5kg | 5kg(49.03N) | ±0.0280%R.C./10℃ | ||||
| VPW6DC3-10kg | 10kg(98.07N) | ±0.0280%R.C./10℃ | ||||
| VPW6DC3-15kg | 15kg(147.1N) | ±0.0186%R.C./10℃ | ||||
| VPW6DC3-20kg | 20kg(196.1N) | ±0.0350%R.C./10℃ | ||||
| VPW6DC3-30kg | 30kg(294.2N) | ±0.0233%R.C./10℃ | ||||
| VPW6DC3-40kg | 40kg(392.3N) | ±0.0350%R.C./10℃ |
※ケーブル込みの質量です。

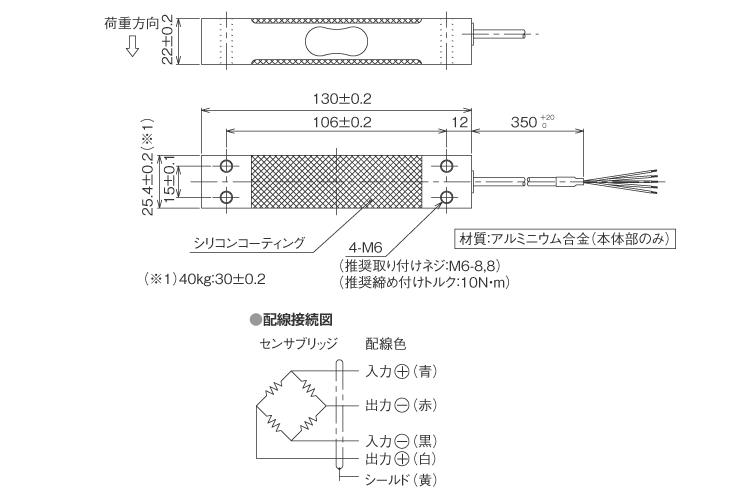

外形寸法（単位：mm）
