VPS（带运算功能）
DIN□96尺寸差压运算型角型数字显示器（压力或负荷）
VPS series（带运算功能）
差圧表示に均圧弁が不要
直接、加算値または減算値が読みとり可能
5種類のアナログ出力と4種類のBCD出力から選択でき併用も可能
選択仕様により(A,B,A+B)または(A,B,A-B)の表示切換が可能
| 組み合わせ可能センサ | 圧力センサおよびロードセルの全機種と組み合わせが可能 |
|---|---|
| センサ仕様 | 圧力センサ、ロードセルのページをご参照ください |
| アンプとセンサの校正 | VPSアンプと圧力センサまたはロードセルとは一対校正されています アンプとセンサは同一シリアルNo.で管理されています |
详细信息
仕様
| 表示 | 1999 3 1/2桁 高輝度赤色LED(文字高約15mm) |
|---|---|
| 表示変換速度 | 3回/秒(標準)1～15回/秒まで指定可能(オプション仕様欄を参照) |
| 精度 | ±0.05%F.S.±1digit |
| 使用温度範囲 | 0～55℃(氷結不可) |
| 使用湿度範囲 | 0～90%RH(結露不可) |
| 外形寸法 | 96(W)×96(H)×139(D:突起部含まず) 96(W)×96(H)×210(D:突起部含まず)(ロングケース) |
| 質量 | 約750g(仕様により異なります) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部(※1) |
※1 付属品はこちらをご参照ください。
型式の選択
圧力センサまたはロードセルの選択
圧力センサの仕様・型式はこちら、ロードセルの仕様・型式はこちらをご参照いただき、型式をご指定ください。
[例] VPS-A3B20-D4-SE-10.00MPa-1S(H)-4/VPRT-10MP (ケーブル3m)×2本
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPS | DIN□96サイズ差圧演算型角型デジタル表示器(圧力または荷重) | |||
| 2.アナログ出力 ※アナログ出力と BCD出力は併用可能 | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | |
| D | 表示のみ(出力なし)Dをご選択の場合、アナログ出力・BCD出力は選択できません | |||||
| A1 | 1mV/digit (±1999mV max.) | 1.2kHz | この値はセンサブリッジ抵抗350Ωでのステップ応答0～100%立ち上がり時間(T)の測定値から応答周波数=1/2T(Hz)として算出した値です。使用するセンサにより応答周波数が決定されますので応答性を重要視される場合はご相談ください。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA | 333Hz | 250kΩ以下 | |||
| A4 | 0～5V | 1.2kHz | 10kΩ以上 | |||
| A5 | 0～10V | |||||
| 3.BCD出力 ※アナログ出力と BCD出力は併用可能 | - | - | 出力種類 | 応答周波数 | 許容負荷 | |
| 無記入 | なし | - | - | |||
| B1 | BCD TTL正 | 表示変換速度の周期に同期 | ±3mA | |||
| B2 | BCD TTL負 | |||||
| B1O | BCDオープン コレクタ (信号時出力Tr OFF) | 35V 25mA | ||||
| B2O | BCDオープン コレクタ (信号時出力Tr ON) | |||||
| 4.演算表示 | D1 | (A+B) | ||||
| D2 | (A-B) | |||||
| D3 | (A,B, A+B) | |||||
| D4 | (A,B, A-B) | |||||
| D5 | (A),(B)単独表示切替のみ | |||||
| 5.表示切換スイッチ | SE | セレクトスイッチ(設定出力なし、または1設定出力用) ※D3、D4のみ選択可能 | ||||
| TE | トグルスイッチ(2設定出力用) ※D3、D4のみ選択可能 | |||||
| R | 外部信号入力(すべての設定出力用) ※D3、D4、D5のみ選択可能 | |||||
| 6.荷重種別 | 無記入 | 圧力センサと組み合わせの場合型式指定は必要ありません | ||||
| PS | ロードセルと組み合わせ時のみ指定 | 圧縮 | ||||
| PL | 引張 | |||||
| PSL | 引張圧縮 ※引張圧縮でご使用の場合には表示レンジに±記号をご記入ください | |||||
| 7.校正レンジ | 校正レンジ指定例 | 圧力の場合: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa | ||||
| 荷重の場合: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN | ||||||
| 8.ケーブル接続形状 | 無記入 | 組み合わせる圧力センサ側のコネクタ形状をご記入ください | 標準コネクタ | |||
| W | 防水コネクタ | |||||
| S | ケーブル直出し | |||||
| 9.設定出力数 | - | - | 出力種類 | 応答周波数 | 許容負荷 | |
| 0S | なし | - | - | |||
| 1S | 1設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 1SO | 1設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 1SA | 1設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 1SAO | 1設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 2S | 2設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 2SO | 2設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 2SA | 2設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 2SAO | 2設定/高速型/オープンコレクタ出力 | 0.5msec.以下 | 45V 150mA | |||
| 3S | 3設定/標準型/リレー出力 | 520msec.以下 | AC250V 4A | |||
| 3SO | 3設定/標準型/オープンコレクタ出力 | 45V 150mA | ||||
| 3SA | 3設定/高速型/リレー出力 | 19msec.以下 | AC250V 4A | |||
| 3SAO | 3設定/高速型/フォトモスリレー出力 | 1msec.以下 | AC/DC250V 0.1A | |||
| 10.出力種類 | HまたはL | 1設定出力時HまたはLのいずれかをご選択ください | ※ご注文時に必ずご指定ください | |||
| 2設定出力時HHまたはHLまたはLLのいずれかをご選択ください | ||||||
| 3設定出力時HHHまたはHHLまたはHLLまたはLLLのいずれかをご選択ください | ||||||
| 11.応差指定 ボリューム調整式 | 無記入 | 応差=△Pなし | ||||
| □△P | 応差=△Pあり ※応差付の場合、設定出力数と同数の応差が付きます | |||||
| 12.ピークホールド (オプション指定) | 無記入 | ピークホールドなし | ||||
| P-M | ピークホールド(メモリ付) | |||||
| PSM | サンプルホールド | |||||
| 13.電源[消費電力] | 1 | AC100V［2VA］ | AC電源ご指定時は専用トランスユニット「TUS」が付属されます。トランスユニットの仕様はこちらをご参照ください。 | |||
| 11 | AC110V［2VA］ | |||||
| 2 | AC200V［5VA］ | |||||
| 22 | AC220V［5VA］ | |||||
| 3 | DC±12V［200mA］ | |||||
| 4 | DC24V［100mA］ | |||||
| 5 | DC12V［200mA］※出力A5時は選択不可 | |||||
| 14.表示変換速度 (オプション) | 表示変換速度 標準3回/秒 オプション( 回/秒) ※回数指定は1～15回/秒の中でご指定ください | |||||
【ご注意ください】
●接続するセンサは必ず2本とも同じ圧力センサまたはロードセルをご使用ください。同じでない場合は弊社営業部までお問い合わせください。
●オープンコレクタ出力仕様で誘導負荷(リレー等)を使用の場合はサージ吸収用ダイオードを接続してください。

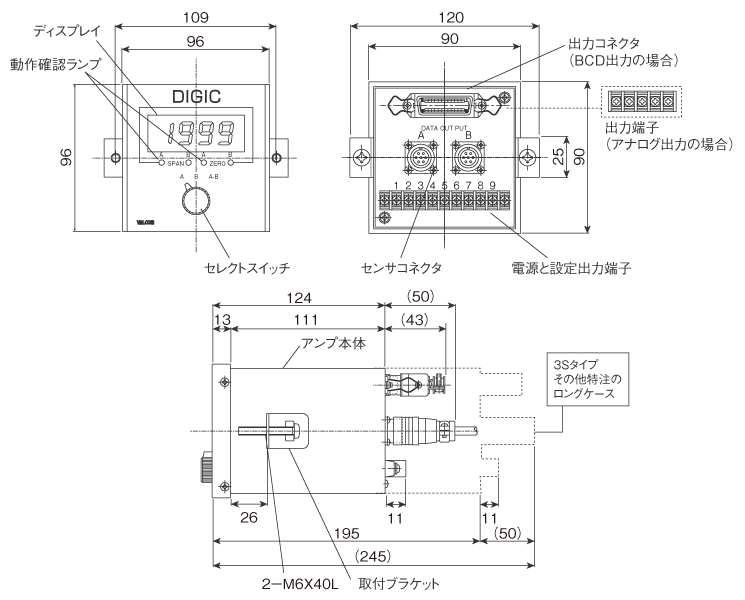

外形寸法（単位：mm）

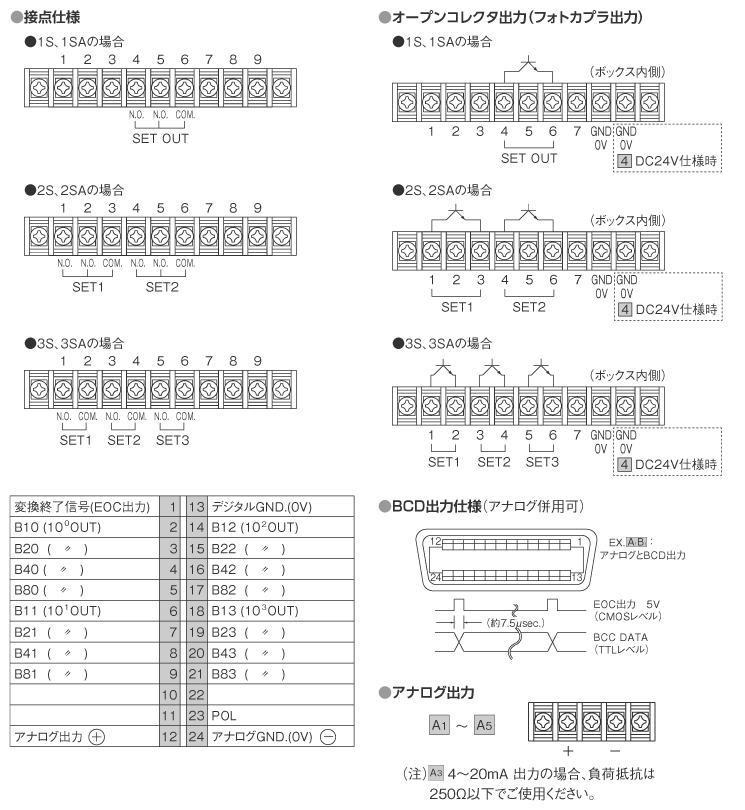

出力仕様
電源仕様
応差（ボリューム調整）
ピークホールド（オプション）

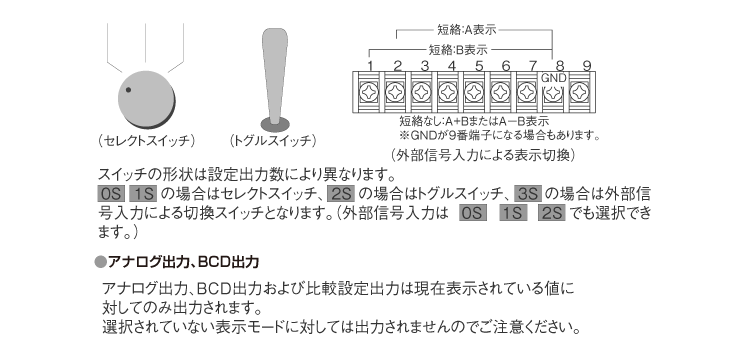

表示切替スイッチ
