VSST(SF/RR/WT/WF)
PFA一体型放大器内置压力变送器
量程：0.4MPa～1MPa
1：超純水や強酸・強アルカリなどの腐食性媒体の圧力測定に最適
2：PFA一体構造のため高い耐リーク性能を実現
3：万一のガス透過をお知らせするリークインジケータを採用
| 測定媒体 | 超純水・強酸・強アルカリなどPFAを腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧・負圧の測定が可能 |
| 測定範囲 | 定格容量 0(-0.1)～0.4、0.6、1MPa 校正レンジ(F.S.)は定格容量の60％以上となります。 ※(例) 定格：0.4MPaの場合 0～0.2MPa(＝0.2MPaF.S.)→製作不可 -0.1～0.2MPa(＝0.3MPaF.S.)→製作可 |
| 出力種類 | 4～20mA (2線式)、1～5V、0～5V、0～10Vからご指定ください |
详细信息
仕様
| 精度 | ±1%F.S.(非直線性、ヒステリシス、再現性を含む) |
|---|---|
| ガス透過検出 | リークインジケータが、酸性の場合は黄色から赤色に、 アルカリ性の場合は黄色から青色に変化する。 赤色または青色になったら交換時期です。 |
| 温度補償範囲(測定媒体温度) | 15～40℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | 0～80℃(結露、氷結不可) |
| 温度ドリフト | ±0.5%R.C.(15～40℃) |
| 許容過負荷 | 0.4→0.6MPa, 0.6→0.9MPa, 1→1.25MPa |
| 受圧接液部材質 | PFAフッ素樹脂 |
| 本体部材質 | PP(ポリプロピレン) |
| リーク量 | 3×10-8Pa・m³/sec.以下 |
| シール方法 | 一体成形加工のためシールレス |
| 継手形状 | 1/4, 3/8, 1/2, 3/4チューブ、フレアード、ネジ込み |
| ケーブル | PVC被覆4芯(電流タイプは2芯)シールド 3m直出し(UL規格対応品) |
| 保護構造 | IP55相当 |
| 質量 | 約360g(ケーブル3m含む) |
| 付属品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VSST | シングル導入口・チューブタイプ | ||||
| VSSF | シングル導入口・フレア継手タイプ | |||||
| VSRR | シングル導入口・ネジ込みタイプ | |||||
| VSWT | ダブル導入口・チューブタイプ | |||||
| VSWF | ダブル導入口・フレア継手タイプ | |||||
| 2.接続ネジ | 1 | 1/4(ネジ込みタイプは不可) | ||||
| 2 | 3/8 | |||||
| 3 | 1/2(ネジ込みタイプは不可) | |||||
| 4 | 3/4(ダブル導入口タイプのみ) | |||||
| 3.アナログ出力 | - | - | 出力種類 | 応答周波数 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V(3線式) | 50Hz | 100kΩ以上 | 約10mA | ||
| A4 | 0～5V(3線式) | |||||
| A5 | 0～10V(3線式) | |||||
| A6 | 4～20mA(2線式) | 500Ω以下 | - | |||
| 4.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右記参照 枠内の レンジを そのまま記入 | 0.4MPa | 0.4MPa (0～0.4)MPa | 0.25MPa (0～0.25)MPa | -0.1~0.4MPa (-0.1～0.4)MPa | ||
| 0.6MPa | 0.6MPa (0～0.6)MPa | 0.4MPa (0～0.4)MPa | -0.1～0.6MPa (-0.1～0.6)MPa | |||
| 1MPa | 1MPa (0～1)MPa | 0.6MPa (0～0.6)MPa | -0.1～1MPa (-0.1～1)MPa | |||
| 5.ケーブル接続形状 | ○ | S | ケーブル直出し IP55相当 | |||
| 6.ケーブル長さ | 01 | 1m | ||||
| 02 | 2m | |||||
| 03 | 3m 標準 | |||||
| □□ | 4～99m ※必要m数をご指定ください | |||||
| 7.定格容量 | 004 | 0.4MPa | ||||
| 006 | 0.6MPa | |||||
| 010 | 1MPa | |||||
| 8.電源 | 4 | DC24V(電流出力のみ) | ||||
| 6 | DC15～24V(電圧出力のみ) | |||||
| 9.資料 | N | 試験成績書(3点計測)/(標準) | ||||
| T | トレーサビリティ書類 ※トレーサビリティ書類内訳 1:トレーサビリティ証明書 2:トレーサビリティ体系図 3:試験成績書(3点計測) | |||||

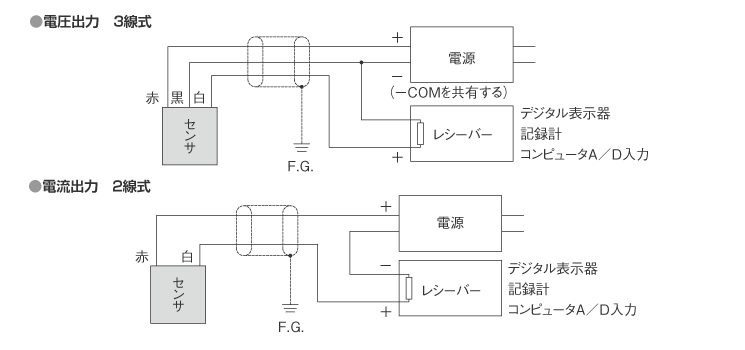

電源出力仕様

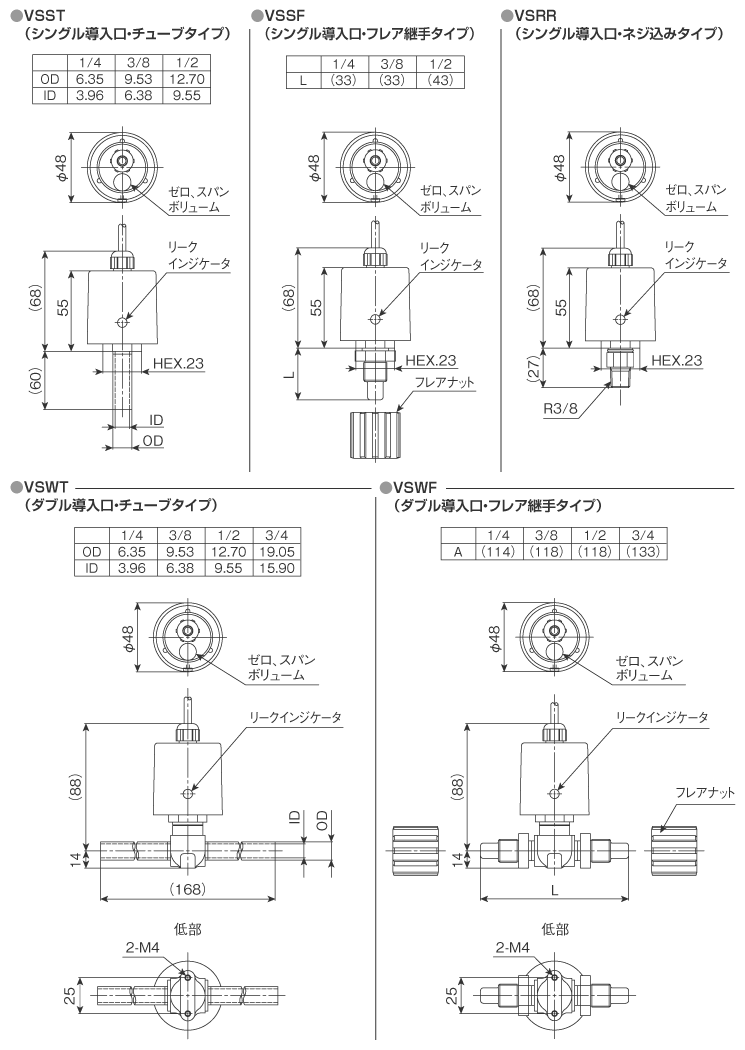

外形寸法（単位：mm）
