VC6B-5MN
軽量定格5MNフラットタイプロードセル
小型・軽量約32kg
優れた耐環境性
5MNまでの計測が可能
详细信息
仕様
| 定格出力 | 2～2.48mV/V |
|---|---|
| 非直線性 | ±1%R.C.（耐圧硬質プレート、球面受け金具使用時）(※1) |
| ヒステリシス | ±0.5%R.C.（耐圧硬質プレート、球面受け金具使用時）(※2) |
| 零バランス | ±0.0248mV/V |
| 零点の温度影響 | ±0.05%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 静的限界横力 | 10%（ロードボタン、ベンダルベアリング使用時） 3%（球面受け金具使用時）(※3) |
| 許容相対動負荷 | 70% |
| 温度補償範囲 | -10～70℃(結露、氷結不可) |
| 許容温度範囲 | -30～85℃(結露、氷結不可) |
| 入力抵抗 | 380～420Ω |
| 出力抵抗 | 280～360Ω |
| 推奨印加電圧 | 5V以下 |
| 印加電圧範囲 | 0.5～12V |
| 絶縁抵抗 | 5GΩ以上 |
| 保護構造 | IP68 相当(注1) |
| ケーブル | φ5.4mm 6m直結 |
(※1) ロードボタン、ベンダルベアリング使用時:±0.4mV/V
(※2) ロードボタン、ベンダルベアリング使用時:±0.3mV/V
(※3) 耐圧硬質プレート使用時:指定不可
クリープ30分(温度補償範囲内):±0.06%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VC6B-5MN | 5MN | 約0.5mm | 約32kg |
※ケーブルを除く質量です。

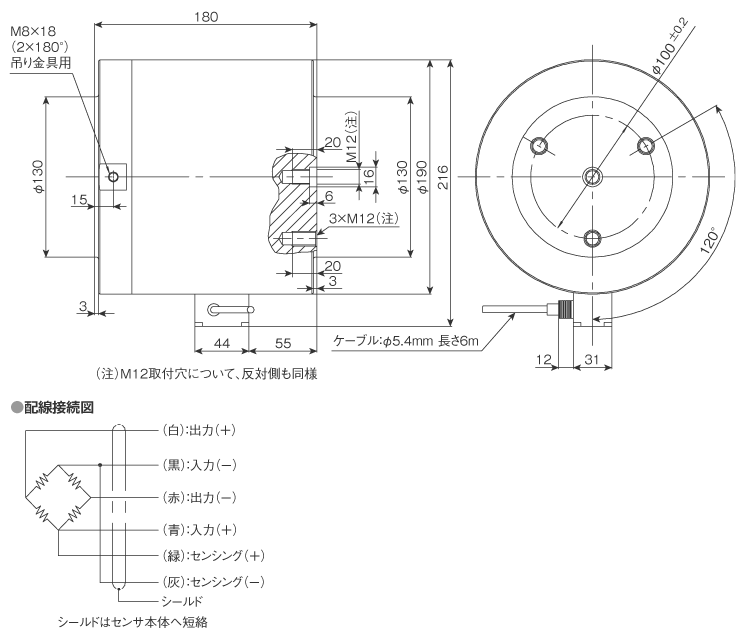

外形寸法（単位：mm）
