VPG-2TH传感器
超高压高精度压力传感器
量程：200MPa
1：超高圧・高精度(200MPa,非直線性±0.2%R.C.)
2：防滴仕様(IP55相当)
3：防水コネクタ,耐油ケーブル3mを標準採用し耐環境性を強化
| 測定媒体 | 水・油・ガス等SUS630を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 200MPa |
详细信息
仕様
| 定格出力 | 1.5mV/V ±(3000×10-6ひずみ)±0.5%/R.C. |
|---|---|
| 非直線性 | ±0.2%R.C. |
| ヒステリシス | ±0.2%R.C. |
| 推奨印加電圧 | 1～10V |
| 最大印加電圧 | 15V |
| 入力抵抗 | 350Ω±1.5% |
| 出力抵抗 | 350Ω±1.5% |
| 絶縁抵抗 | 500MΩ以上(DC50V) |
| 温度補償範囲(測定媒体温度) | -10～70℃(結露、氷結不可) |
| 許容温度範囲(測定媒体温度) | -20～80℃(結露、氷結不可) |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 零点の温度影響 | ±0.2%R.C./10℃ |
| 出力の温度影響 | ±0.1%R.C./10℃ |
| 推奨締め付けトルク | 220N・m |
| 最大締め付けトルク | 300N・m |
| 接続ネジ | G1/2 |
| 受圧接続部材質 | SUS630 |
| ケーブル | 4芯シールド(耐油)ケーブル 3m標準 φ6mm |
| 質量 | 約200g(ケーブル含まず) |
| 付属品 | 試験成績書1部、銅パッキン3個 |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPG | 超高圧高精度用圧力センサ ※接続ネジ:G1/2 | |
| 2.定格容量 | ○ | 2TH | 200MPa | |
| 3.ケーブル接続形状 | ○ | 無記入 | 防水コネクタ IP55相当 | |
| 4.ケーブル長さ | 3m | 3m 標準 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||

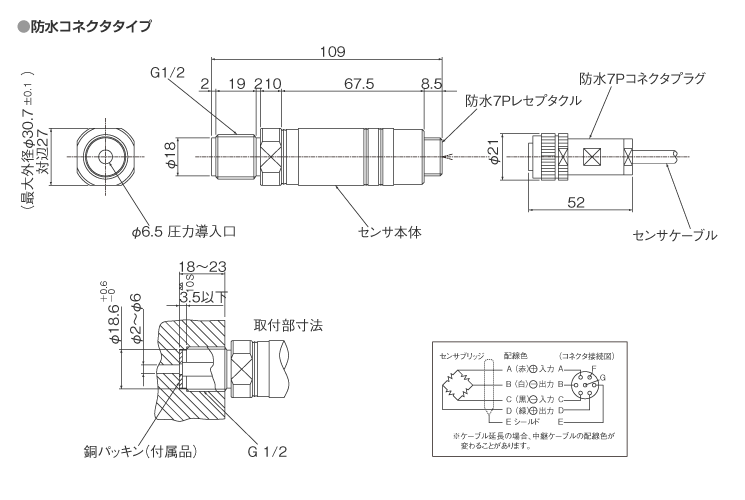

外形寸法（単位：mm）
